    Présentation de la carte sons Bally Cheap-Squeak

    Je me voulais par cet article vous informé sur quels jeux existait elle, comment gérer les pontages, quels sont les indications d'état grâce à la DEL verte, et aussi s'il existe des variantes

    On va la décortiquer on dira, car j'ai bien vu lors d'un message sur des Eprom de Spy Hunter au forum, que celle ci demandait d'avoir de plus amples informations à la vue de tous


    -La carte elle même

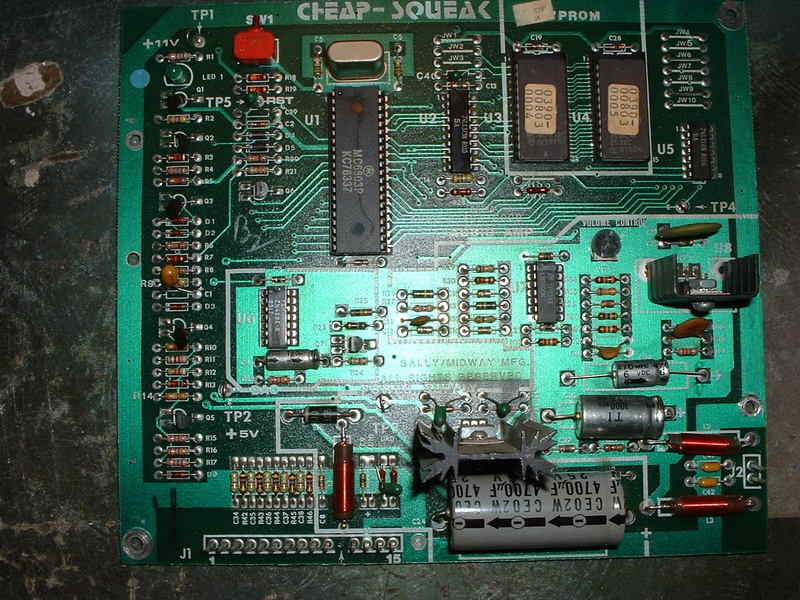

    Voici une photo de la carte

    [​IMG]

    Elle est référencées sous deux numéros
    Pour les Bally entre deux on dira pas encore vraiment 6803, la référence est AS-2518-45 et pour les jeux 6803 purs on dira, la référence est A080-91603-C000

    -Quels sont les jeux concernés ?

    Pour faire simple voici une petite liste des jeux concernés

    [liste][item]Black Pyramid[/item][item]Cybernaut[/item][item]Fireball Classic[/item][item]King of Steel[/item][item]Spy Hunter[/item][item]X's and O's[/item][/liste]

    Mais aussi en Bell Games

    [liste][item]New Wave[/item][item]Tiger Rag[/item][/liste]

    Je vous en montrerais, plus tard la carte sons de Tiger Rag, par exemple.


    -Explications sur les parties sérigraphiées sur la carte

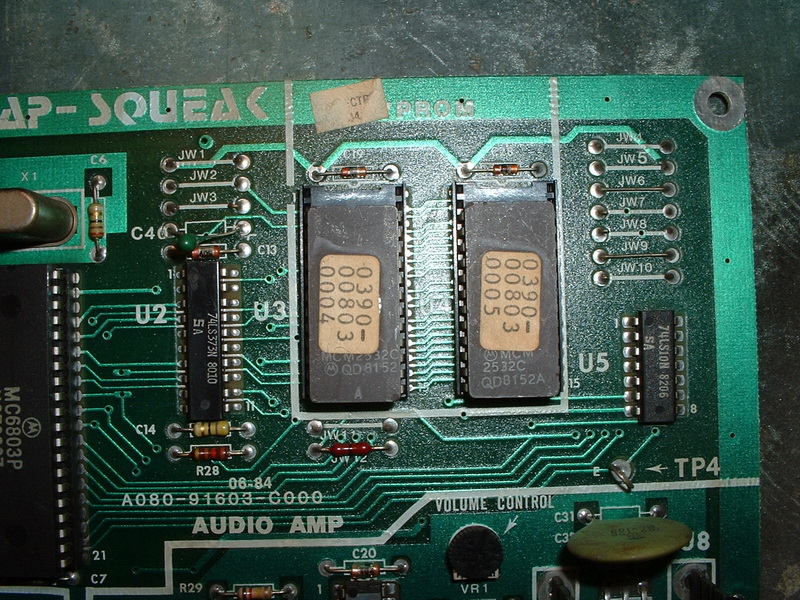

    La partie mémoire

    [​IMG]

    Souvent composée d'un couple U2 et U3 de type, 2532 ou 2732, et sur certains jeux en 2764.

    Les pontages se font par l'intermédiaire des ponts suivants : JW1 à JW12
    Un petit tableau afin de savoir le pontage à faire suivant le jeu qui vous est donné d'avoir

    Jeux Type de mémoire Pontages à faire
    Black Pyramid Couple 2532 JW6-JW9-JW12
    Cybernaut Unique 2764 en U3 JW2-JW4-JW7-JW11
    Fireball Classic Couple 2532 JW6-JW9-JW12
    King Of Steel Couple 2532, 2732 JW6-JW9-JW12, JW7-JW10-JW11
    Spy Hunter Couple 2532 JW6-JW9-JW12
    X's and O's Unique 2764 en U3 JW2-JW4-JW7-JW11
    Tiger Rag Couple 2532 J6-J9-J12-J14
    New Wave Couple 2532 J6-J9-J12-J14


    Pour information TP4 est le signal E, dit ENABLE, souvent à vérifier si un soucis de lecture des mémoires

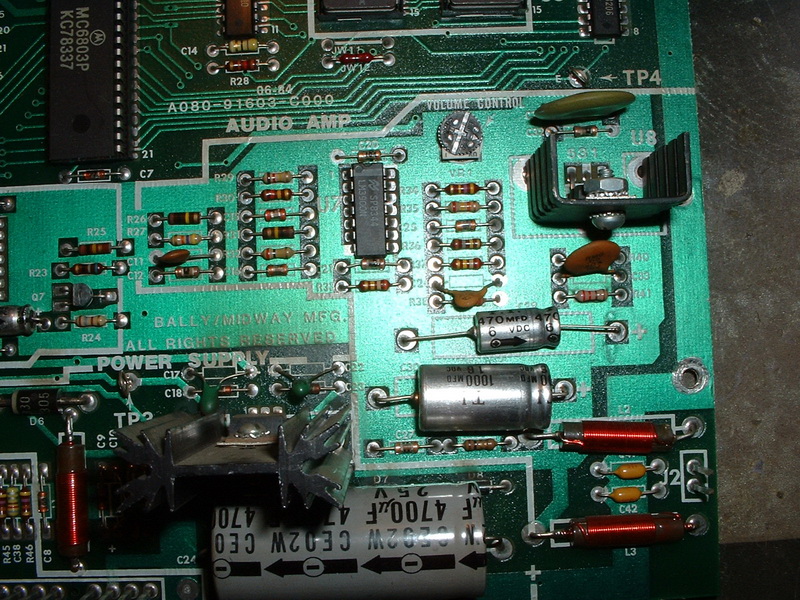

    La partie amplificateur, audio

    [​IMG]

    Pas grand chose à signaler, si ce n'est que toujours le LM3900, TDA2002 et l'ajustable de volume
    Souvent l'ajustable est encrassée, un coup de KF2 ou Kontakt Kemie60 et cela repartira ;)

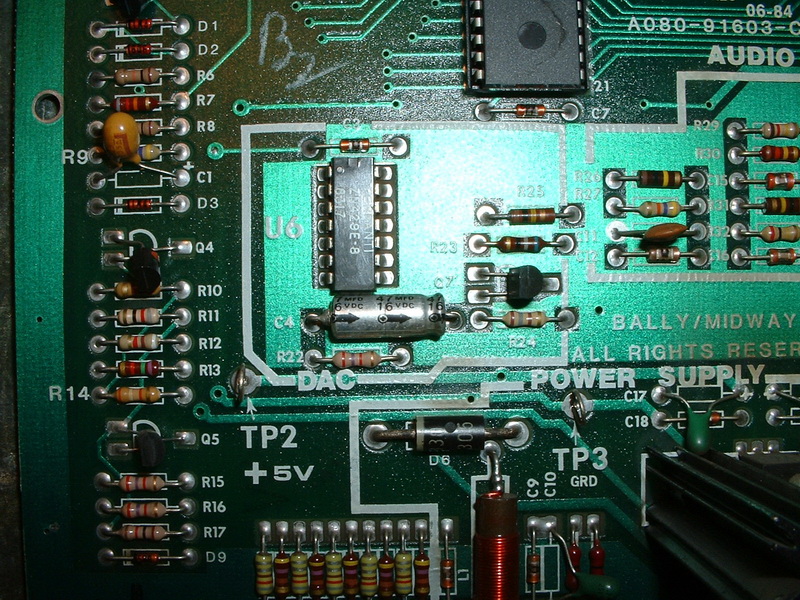

    La partie alimentation, filtrage

    [​IMG]

    Un rien classique, condensateur et régulateur (7805), emportés sur la carte sons.
    Vérifiez bien la connectique et la masse (souvent le connecteur souffre de mauvaises soudures)
    Vérifiez entre TP2 et TP3 que vous ayez le +5 V, TP3 étant la masse

    La partie conversion Numérique / Analogique

    Souvent appelée DAC (Digital Audio Converter)

    [​IMG]

    Extrêmement rare que le ZN soit en défaut, jamais vu jusque ce jour.

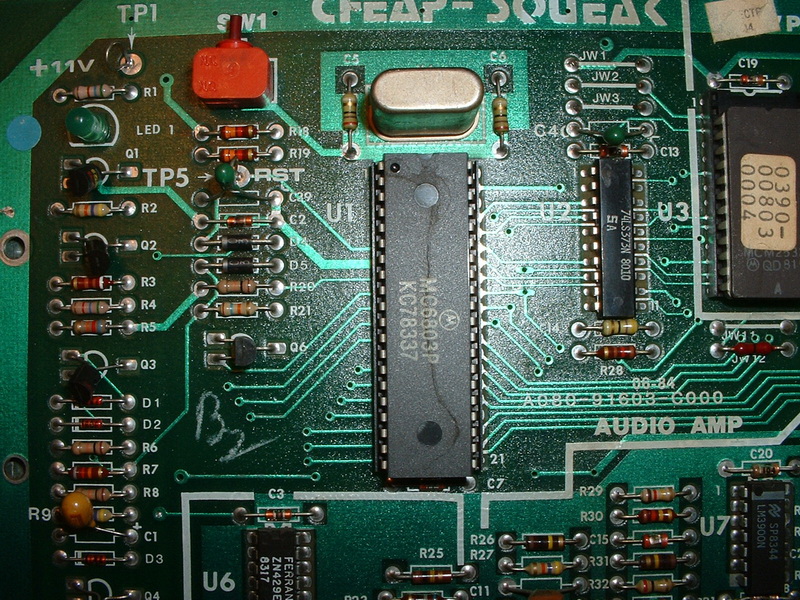

    Le processeur 6803

    [​IMG]

    Comme je vous l'annonce en titre de cette section, le processeur est un 6803
    Il intègre un petit port de donnée, de la mémoire RAM, et une interface de temps
    Si l'ensemble ne démarre pas après le RESET, souvent il sera en cause

    Vu en même temps sur le TTL 74373 qui est l'interface de communication avec la mémoire (U3 et ou U4)

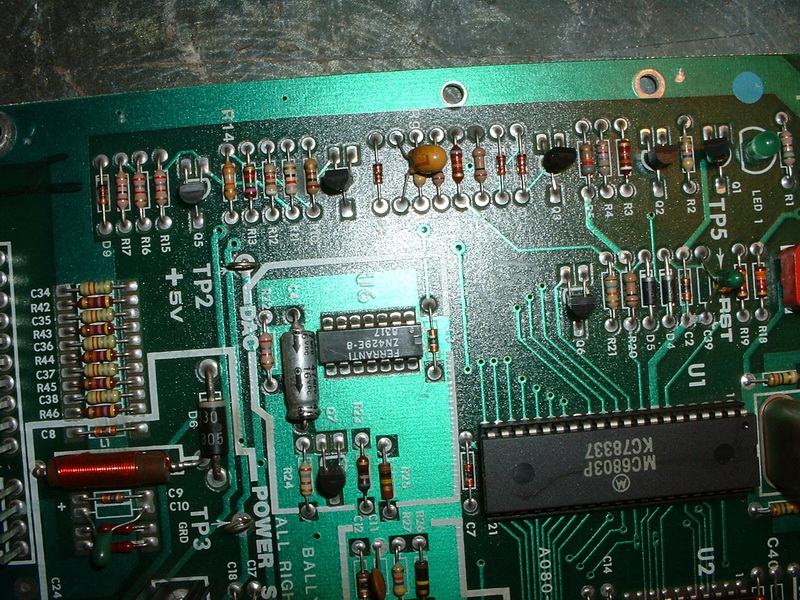

    Détecteur de tension, et Reset

    [​IMG]

    Montage classique à transistor chez Bally pour l'ordre de RESET (réinitialisation de départ de la carte) et du détecteur de tension. (TP5, RST= Reset)
    TP1 vous permet de vérifier la présence du +12 V, mais il est notifié 11V a peu près, mais cela oscille en mesure jusque 14 V des fois. Ne vous en inquiétez pas alors

    -Etats, explication des flashs de DEL

    Voilà vous avez vu est compris je l'espère les différentes parties qui composent cette carte sons.
    Un bref explicatif sur l'état de la Del verte qui nous informe des états différents de la carte sons

    Sachez qu'il n'y a que 4 flashs en tout, et le fameux blips habituel de RESET

    Voici un tableau simpliste expliquant les flashs

    Nombre de flashs Etat Cause possible
    Pas de Blips PAs de Reset de la carte, DEL allumée Circuit de reset en faute, et ou absence de tensions
    Pas de premier Flash Soucis de lecture du processeur Processeur et ou son oscillateur
    Pas de second Flash Soucis de lecture des mémoires Interface E/S pour la lecture des mémoire et ou mémoire U4 défaillante
    Pas de troisième Flash Soucis de lecture des mémoires Interface E/S en faute, sélection des boitiers, et ou mémoire U3 défaillante
    Pas de quatrième Flash Soucis sur le processeur Processeur 6803 à remplacer


    Voilà vous avez les cartes en mains si je puis dire ;)

    -Une carte pseudo identique sous un autre fabricant ?

    Exact oui il existe une autre carte d'un fabriquant de kits, Bell Games
    La référence de celle ci est : SOUND MODULE BG 841 3

    C'est un constructeur, assembleur de jeux, ayant fait des kits sur base souvent de Bally et Gottlieb
    A usité la même carte, mais l'a un peu transformée, en vues d'améliorer certains éléments

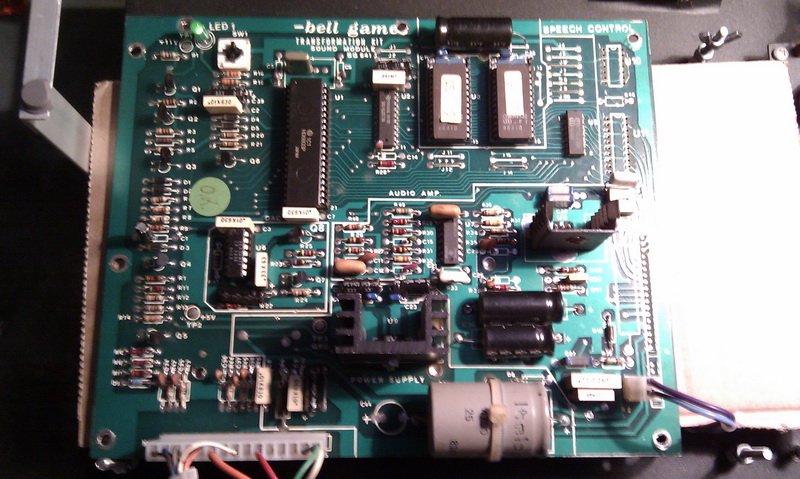

    [​IMG]

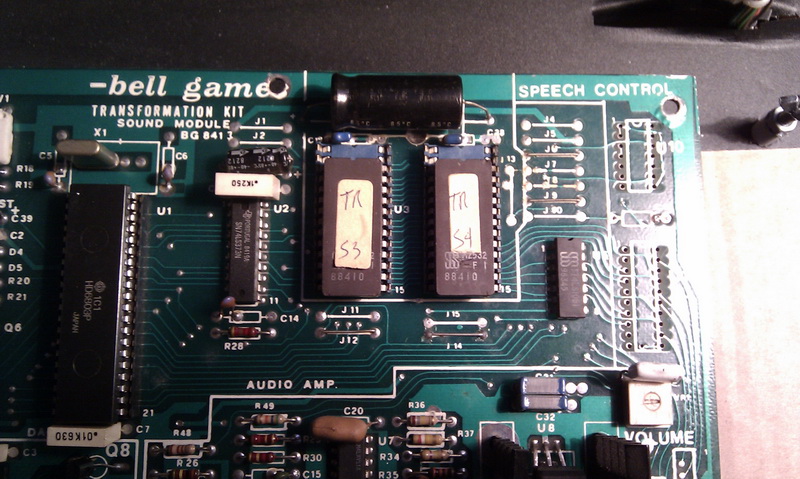

    Et une vue rapide sur les mémoires, et les pontages possible (voir le tableau en début d'article)

    [​IMG]

    Je ne vais pas vous en détailler plus cette carte, car elle est quasis identique
    Seule chose une option de voix, que personnellement je n'ai jamais vue à ce jour (date de cet article)
    Peut être que quelqu'un saura compléter ce manquement s'il a eu une carte comme telle.

    En tous cas vous pouvez voir la belle similitude


    -Conclusion

    Voilà on a fait le tour sur cette carte. Je vous passe son dépannage, mais les informations les plus pertinentes vous sont données afin d'avoir une bonne vue de l'ensemble. Si vous avez besoin des mémoires pour ces jeux, elles vous sont proposées sur mon site Restorpinball ;)

    Bon flippp

    © David
    © FF et RP
    Révision I (oublis) le 06-02-2011
    Origine le 05 Fevrier 2011
