carte drivers bally

fanfan

Membres
Membre FF

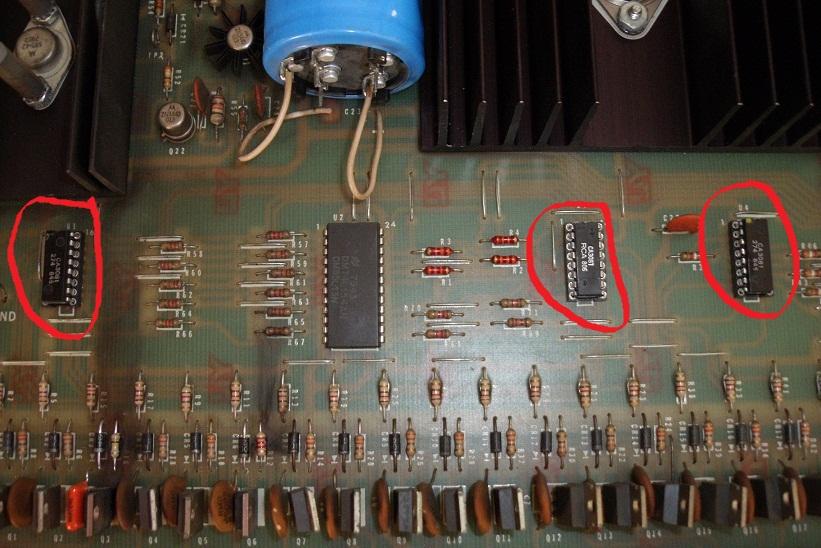

voila je vient de changer
u1...
u3..
u4..

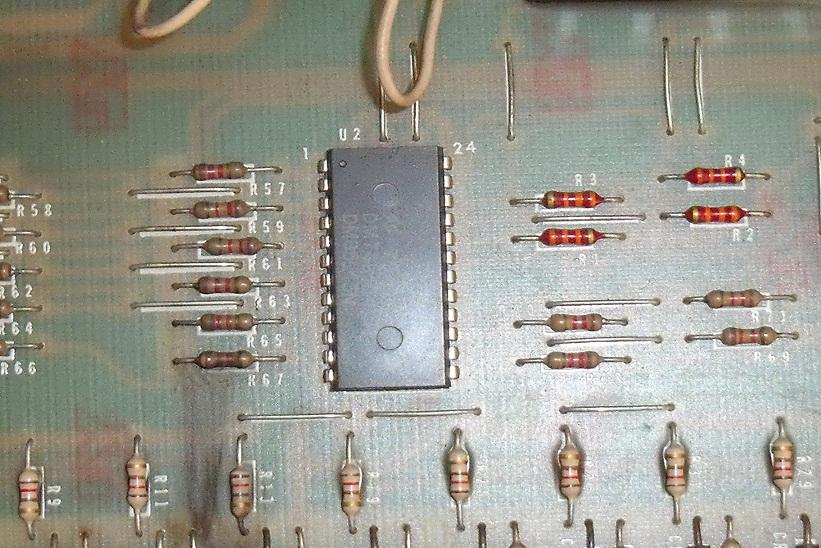

sur la carte mais en regardant sur le manuel,j'ai vu que u2 relier .
la bobine du knocker (qui est toujours en tension).
et la bobine du saucer kick down (aussi toujour en tension)
de mon flash gordon
si je doit le changer?(pour david peut tu me dire lequel prendre sur rp merci d'avance)


David

Big Boos
Membre du personnel
Big Boos
U2 est un 74154

Mais je suis terriblement sceptique de son non fonctionnement

Il faudrait bien vérifier les diodes avant les transistors de puissance ainsi que les résistance surtout la 330 ohm qui grille régulièrement avec
Teste voir aussi le condensateur de 2.2 nF, en // sur les transistors de puissance
Il m'est arrivé d'en trouver (très rare) d'HS en court circuit

Pour vérifier ton 74154, simple, regarde avec le schéma si les sorties sont toutes identique, soit au même niveau logique
Tu en as 15 à vérifier (et non 16 car une n'est pas usitée)

Si toutes les 15 sont OK, identiques en terme de tension, tu n'as pas à le remplacer

Sinon une coupure de pistes sur les driver, cela arrive, surtout niveau des transistors de puissance
La masse alors est rompue et certaines bobine s'auto activent
