Resolu Bobine sur mon diamond lady
- Auteur de la discussion acyt
- Date de début
Ahh..... c'est sans lire quoi que ce soit mais juste une idée personnelle (et déjà utiliser souvent sur d'autre matériel electronique que je répare)que je voulais faire avec de la cosse à œillet.
Si bien fait et bien équilibré, quelle serait la conséquence alors que je me retrouve du coup sans connectique.
PS; pièces bien reçues, super emballage et belle qualité
D'être SUPRA EMMERDE si tu dois sortir le transformateur, sortir le plateau, etc ...
Ah oui sur ce point effectivement c'est moins pratique
....Bon sinon tout est refait et au passage bien joué "couin" car effectivement le q58 était bien hs, les autres ok.
Ça se remonte tranquille je fais le tour de tout....
Bonjour,
Suite de l'aventure qui n'est pas terrible....
J'ai donc remplacer mes 2 bobines droite et gauche avec les diodes, refait toutes les masses, remplacer le Q58 et maintenant lorsque je démarre le flipper, uniquement la bobine de droite fonctionne.
lorsque je lance un test mon fusible F14 claque
et je pense que ça vient du top right kicker, mais je n'ai rien touché d'autre, j'ai contrôlé le transistor Q2 de la carte 1A16 et il est ok, je sèche un peu.
Suite de l'aventure qui n'est pas terrible....
J'ai donc remplacer mes 2 bobines droite et gauche avec les diodes, refait toutes les masses, remplacer le Q58 et maintenant lorsque je démarre le flipper, uniquement la bobine de droite fonctionne.
lorsque je lance un test mon fusible F14 claque
et je pense que ça vient du top right kicker, mais je n'ai rien touché d'autre, j'ai contrôlé le transistor Q2 de la carte 1A16 et il est ok, je sèche un peu.
F14, c'est pour Sol 2,5 et 6mon fusible F14 claque
Oui certain d'avoir bien respecté le branchement et en plus 1 des 2 fonctionne bien.

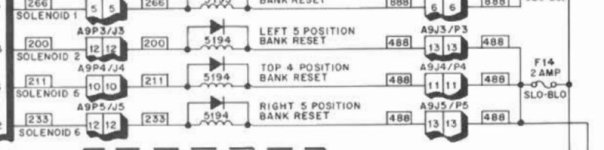

Oui mais un peu plus bas sur le schéma il alimente aussi la bobine 19300 du nom top right kicker
Regarde sur le schéma du jeu, tu as les codes de couleurs des fils
Le 488 va au plus de la diode, soit le coté BAGUE et le 488 est Jaune Gris Gris
Alors autant pour moi pas de problème de ce côté car je viens de contrôler la MA-1012 (résistance, transistor, continuité et masse) tout est OK, du coup je viens de faire un test avec toutes les blocs (A9J3 / J4 et J5) débranchés, donc uniquement le top right kicker et tout fonctionne (sauf évidemment les cibles

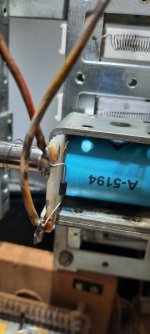

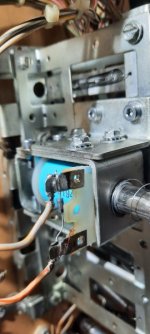

).Pour répondre à David, c'est bien comme ça que j'ai branché les bobines
Nous sommes bien d'accord qu'il n'y a pas de sens sur la façons de brancher le bobinage du moment que j'ai respecté le sens des diodes et les bonnes couleurs de fils ?
J'espère que la driver n'a pas morfler ailleurs que le Q58 que j'ai remplacer....
Non pas du tout
Re teste tout cela
Sur la driver (A3), J'ai tester mes 3 transistors 2N3055 de bobines ok, les autres petits transistors ok, résistance ok, pour le reste des autres composants je suis un peu bloqué ....
Je vais manquer de fusible
mais je vais rebrancher (du coup j'en ai pas asser commander chez RP
) 1 par 1 les bobines mais il me semble que seulement la droite fonctionnait et ne posait pas de problème, dès que les autres étaient branchées ça saute.
Je refais un test et reviens vers vous.
Merci encore pour votre aide (et votre patience
)
Je vais manquer de fusible
mais je vais rebrancher (du coup j'en ai pas asser commander chez RP ) 1 par 1 les bobines mais il me semble que seulement la droite fonctionnait et ne posait pas de problème, dès que les autres étaient branchées ça saute.Je refais un test et reviens vers vous.
Merci encore pour votre aide (et votre patience
)Désolé, je vais trop vite mais je suis têtu donc motivé
Après encore 1 contrôle des masses je me suis aperçu qu'il y avait du jeu dans pas mal de nappes jaune rigide de caisse, resserage de tout ce que j'ai pu....
Relance avec toutes les bobines de branchées et surprise, je lance une partie, plus le fusible f14 qui saute, cool.....
Mais toujours uniquement la bobine de droite (sol 6) et le kicker qui fonctionne.
Du coup j'ai échanger les connecteurs entre eux 1 pr 1 et il n'y a que la prise A9J5 /P5 qui pilote la bobine.
Jai bien peur que la driver soit hs et ne commande plus la 4 et 5.....
Vu la gueule (pardon pour le gros mot mais fallait ça
) de la carte
Après encore 1 contrôle des masses je me suis aperçu qu'il y avait du jeu dans pas mal de nappes jaune rigide de caisse, resserage de tout ce que j'ai pu....
Relance avec toutes les bobines de branchées et surprise, je lance une partie, plus le fusible f14 qui saute, cool.....
Mais toujours uniquement la bobine de droite (sol 6) et le kicker qui fonctionne.
Du coup j'ai échanger les connecteurs entre eux 1 pr 1 et il n'y a que la prise A9J5 /P5 qui pilote la bobine.
Jai bien peur que la driver soit hs et ne commande plus la 4 et 5.....
Vu la gueule (pardon pour le gros mot mais fallait ça
) de la carte
