    Modifions la SM 26-600 en SM 26-600 DC ou SM1-26-600
    [​IMG]

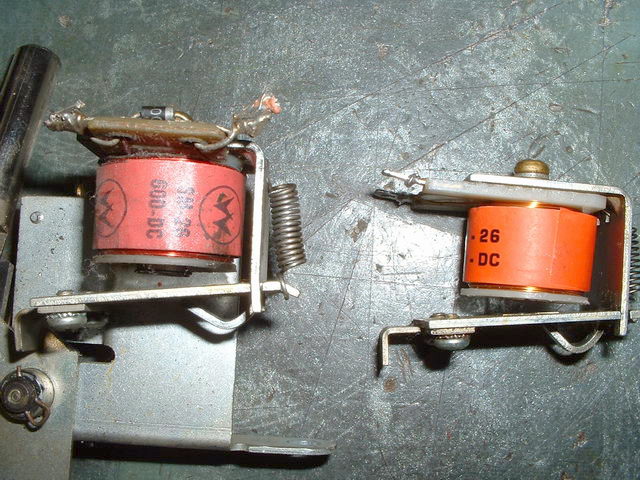

    1) Quels usages de la 26-600 DC ou SM1 ?

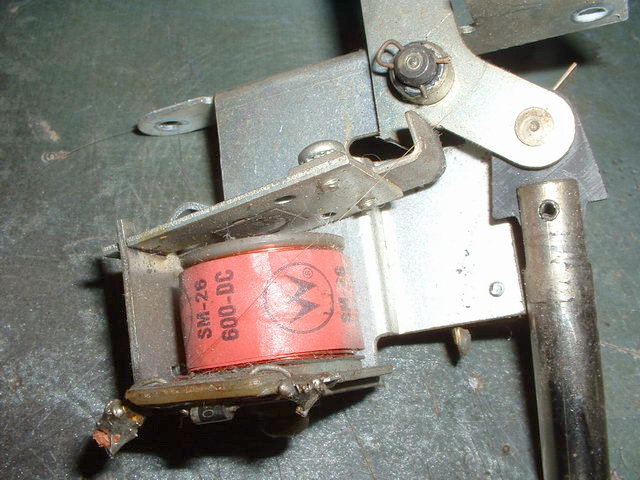

    Les flippers Williams, Bally ont souvent utilisés cette bobine pour de multiples usages
    Le plus courant on la retrouve au niveau des cibles tombantes commandées (Star Trek Next Generation pour exemple), les trappes de rampes (ouverture de trappe, rampe)

    [​IMG]

    L’embêtant et que cette bobine court pas les rues
    Adaptons cela ?

    2) Comment faire ?

    Il faut et suffit d’avoir une bobine qui porte les même références
    26-600, 26 est le type de fil et 600 le nombre de tours

    Elle existe dans les mécaniques WMS , la ref est SM 26-600
    D’autres références usant du même nombres de tours , et taille de fils existent en version électronique

    SM 26-600 DC signifie bobine avec diode
    SM 1 –26-600 signifie SM 26-600 sans diode et de taille un peu différente

    Soit c’est là ou il faut SURTOUT pas se tromper

    Pour exemple ce qui est arrivé il y a peu, un usage dans un Star Trek Next Génération, la taille mal adaptée faussait la fermeture à Direction transistor brûlé

    Il en est de même pour tous jeux ayant une trappe de rampe, par exemple Pinbot ….

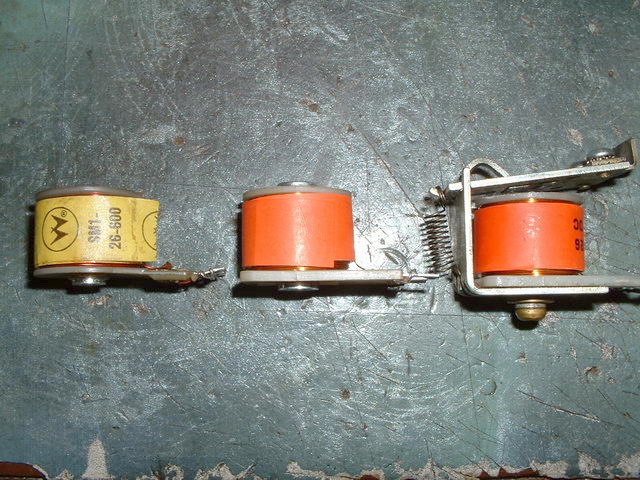

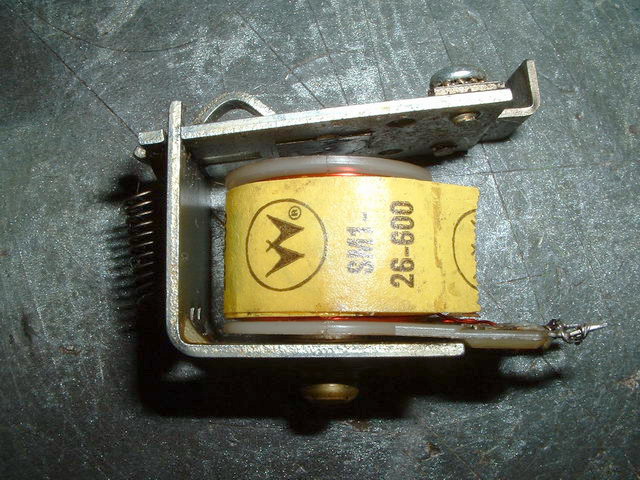

    Soit prenons la 26-600 mécanique soit SM 26-600 et adaptons là

    [​IMG] [​IMG]

    3) Adaptation :

    En fait il suffit de peu de chose pour l’adapter
    Il faut la réduire, ceci nous allons le voir étapes par étapes comment le faire

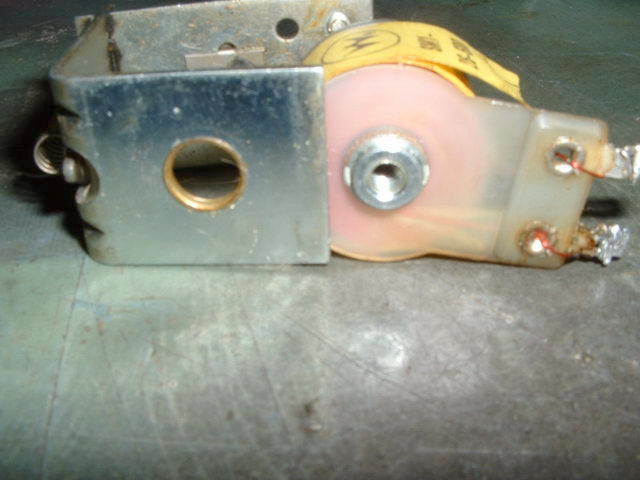

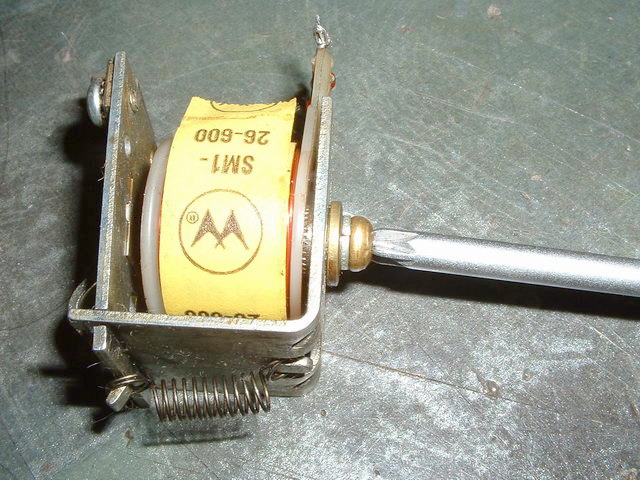

    Commencez par la dévisser

    Utilisez un tournevis cruciforme Philips N°2

    [​IMG] [​IMG]

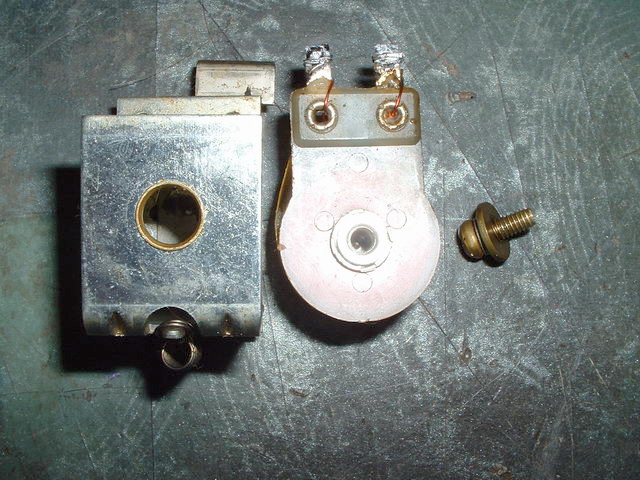

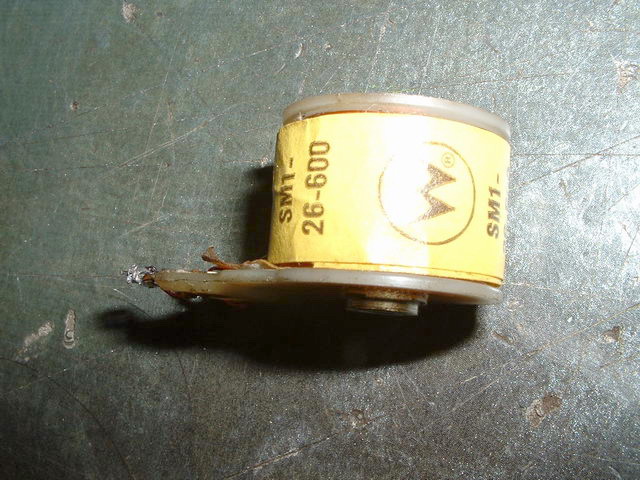

    Notez bien qu’a l’origine celle ci à un épaulement
    Non du bon diamètre le SM 26-600 sera à modifier ??? Hey bien non
    Regardez la suite

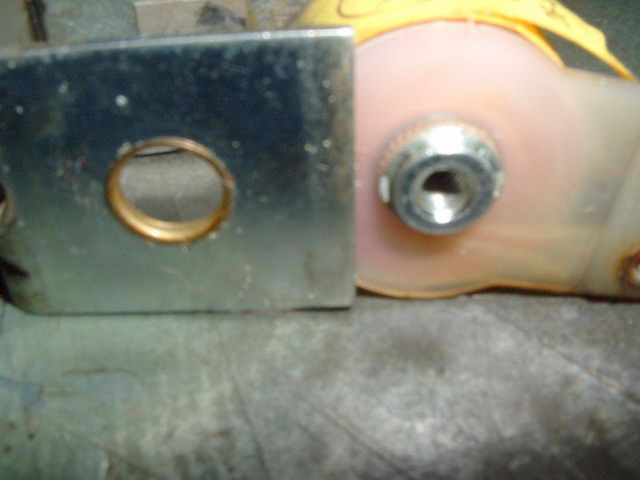

    En tous cas perdez pas la rondelle cuvette en laiton elle est un isolant ici magnétique…l’abîmez pas en forçant, laissez tout en place.

    [​IMG] [​IMG] [​IMG]

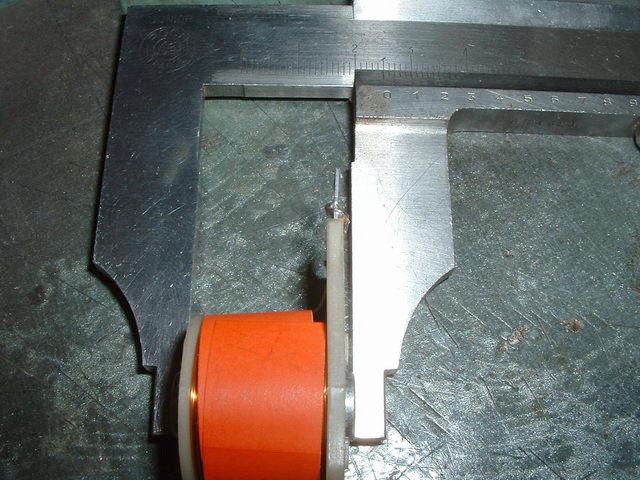

    Mesurons et comprenons

    Regardez cette dernier niveau épaulement et hauteur totale, la masse métallique fait 21 mm et la SM 26-600 en fait 24 passé
    Soit il va falloir rabioter tout cela

    [​IMG] [​IMG] [​IMG]

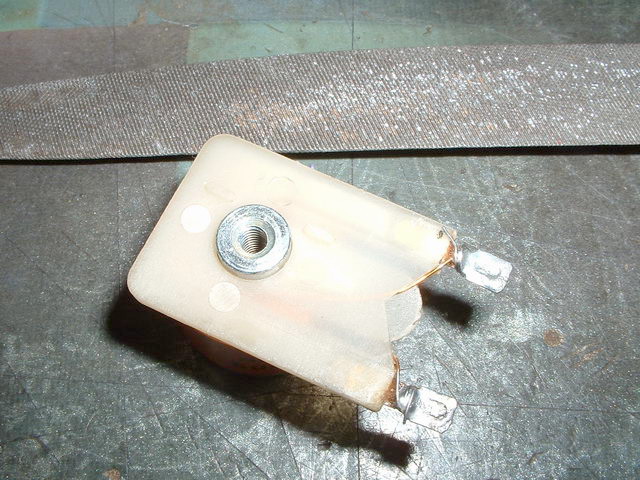

    Corrigeons déjà l’épaulement

    Bien personne n’a un tour chez lui ( heu si l’auteur mais en rade, un 3 m d’entre pointe …..un peu gros pour une bobine :lol: :lol: )

    Soit la solution, il faut mettre au même niveau ce coté tout simplement
    Limez délicatement, n’abîmez pas de trop le corps plastique

    [​IMG] [​IMG]

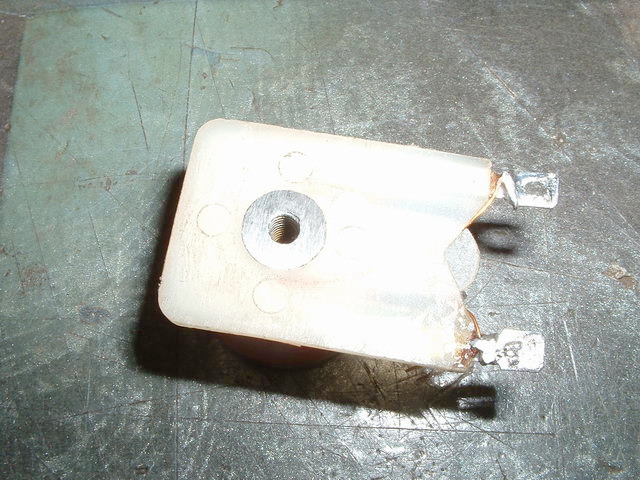

    C’est fait, pensez à la retourner pour faire sortir les paillettes de limage et aussi passez un coup de cutter au bord du filetage pour enlever l’éventuelle spire de taraudage qui risque d’apparaître, sinon cela grippera et rendra le tout dur à monter et la vis risque car en laiton de se faire broyer .

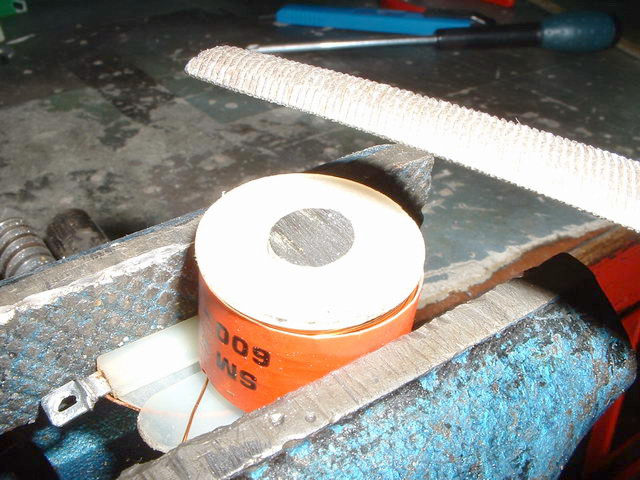

    Passons au dessus

    Soit la mesure est faite il reste très avantageux une hauteur à supprimer égale a celle de la partie sortante de la bobine
    Limez pas cela pendant des heures, sortez la lame de scie métaux HSS et couper , et limez pour finir

    Attention faire un beau plat , le plus plat possible pour que la partie mobile au dessus de la bobine trouve une surface très plance afin de ne pas jouer sur la distance et le déplacement de cette plaque
    Sinon deux cas, trop de débattement pourrais gêner et l’autre cas pas assez d’attraction magnétique, soit faites cela bien PLAN .

    [​IMG] [​IMG] [​IMG]

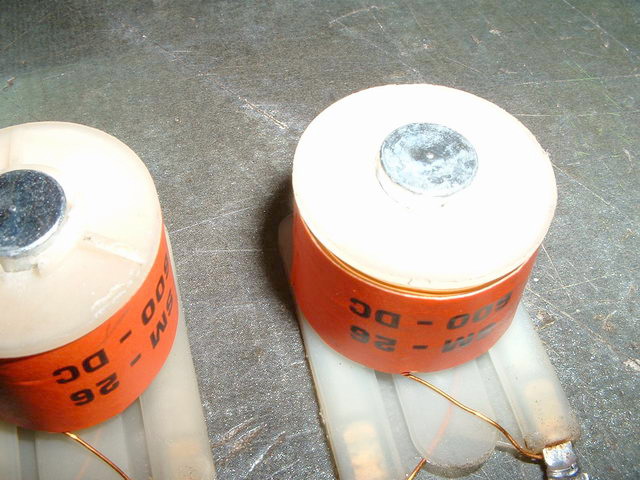

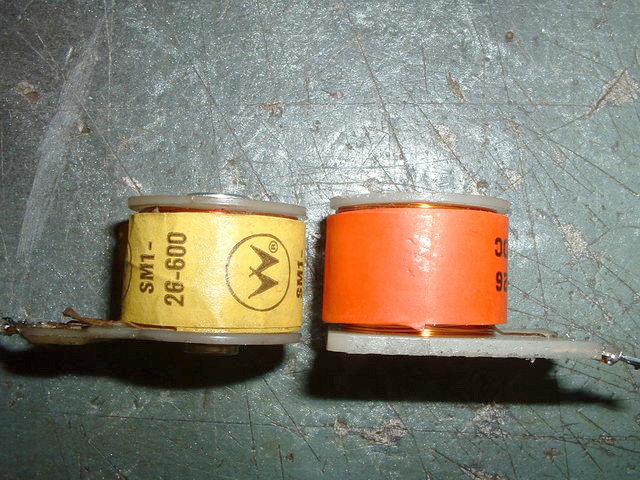

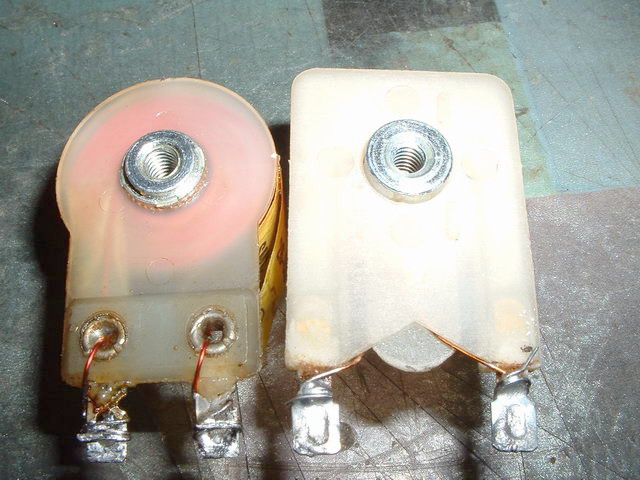

    Voyez le résultat, IDENTIQUE maintenant

    [​IMG]

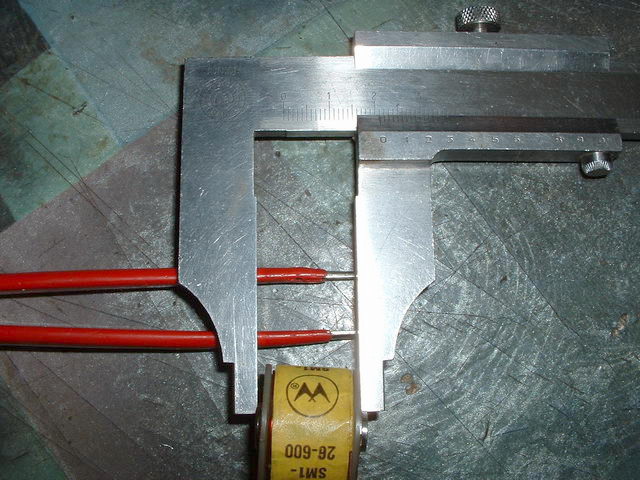

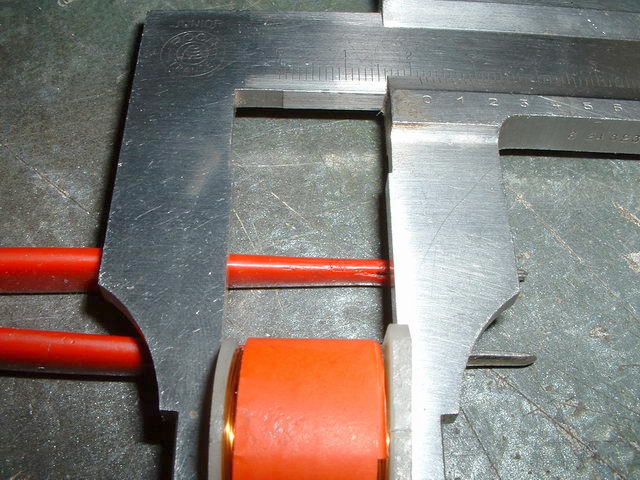

    Vérifions la taille

    Usez d’un pied à coulisse, appareil de mesure ultra précis bien oublié…

    [​IMG]

    Voilà vous avez les 21 mm, hey bien c’en est finis, remontez…le tout
    Veuillez bien a juste respecter ceci :
    La bobine doit reposer sur la rondelle laiton et non sur le métal blanc, voilà rien de plus

    La diode ?

    La rajouter pour les SM 26-600 DC, ne l’oubliez pas !!!! Référez vous pour le sens a la première image de l’article

    4) Conclusion

    Il ne vous reste plus qu’a remonter le tout et jouer

    La bobine SM 26-600 est en vente sur RP pour ceux qui en auraient besoin et le petit bricolage là vous permettra à faible coût d’adapter les pièces qui sont a notre portée .
    Un peu de temps et c’est réglé ( - de 15 minutes )

    Voilà espérant une fois de plus avoir apporté a tous une solution à deux sous mais bigrement utile, je vous souhaite bon Flippp


    David
    FF et Rp
    Origine 03-05-06
    Révision I le 11-02-09
