Sans doute pour moi la plus grosse remise en état pour ce flipper. Il était stocké depuis des années dans un garage avec une fuite juste au-dessus. Le fronton est donc ruiné, il y avait même de l'herbe qui commençait à pousser dessus. Le fond de caisse est lui aussi ravagé mais par chance, le plateau (dessus et dessous) a échappé au massacre. Voilà l'état dans lequel il est arrivé à la maison:

P.S: Compte tenu du nombre de photos, je fais plusieurs posts. Je vous dirai quand ce sera terminé, l'historique est un peu long



[Petitcurieux]

Le fond de caisse qui a été refait, même si ça n'est pas du travail de pro:



Comme je le disais, le plateau s'en sort plutôt bien:



Compte tenu de l'état d'oxydation des connecteurs, tout a été refait:



[Petitcurieux]

Pour le fronton, un menuisier près de chez moi a accepté de m'en refaire un, après être venu prendre les mesures. Franchement, du boulot nickel:



La plaque métallique pour fixer les cartes a été décapée puis repeinte:



La planche des lampes a également été refaite du mieux que l'on a pu. Alors oui, le raccordement des douilles n'est pas très règlementaire, mais on revenait de loin ! Obliger d'ailleurs de changer le modèles des douilles car celles d'origine étaient introuvables.



[Petitcurieux]

Gros travail sur les cartes, mais David a accepté le challenge
Résultat une fois les cartes révisées:



Après le raccordement de l'ensemble, voilà ce que ça donnait:



Hélas, la satisfaction n'aura été que de courte durée car au bout de 10 minutes, plus de son et plus de dot. CPU, carte son et carte du dot revoyées à David. Une bonne vingtaine de CI de grillés sur la carte dot et deux CI hs sur la carte son.
Ça faisait des mois que le flipper était de côté et je m'y remets aujourd'hui. Il va falloir contrôler l'ensemble des connecteurs, même s'il est curieux qu'il ait fonctionné durant 10 minutes sans problème. Pour le moment, j'ai fait quelques inspections et j'ai vu dans le boitier de la caisse qu'il y avait une thermistance qui semblait avoir fait une trace de brûlé sur le carton qui la protège. Je l'ai supprimée, tout comme provisoirement le filtre secteur. J'essaye dans un premier temps de limiter les risques comme je le peux, mais ça risque d'être sportif pour trouver ce qui a pu causer cette panne. Voilà en gros où j'en suis, mais je ne désespère pas, d'autant qu'il y a quand même eu un peu de boulot de fait



[David]

Oh je l'avais oublié celui là

Allé allé on y croit

Oui tu as bien fait
Car là fois là oui plein de composants avaient claqués et pas que un

Regarde bien bien ta connectique, ce que tu as refait, surtout tout ce qui est en rapport avec la haute tension

Tu sais tu peux très bien démarrer le tout sans le 50V et le dot
Cela permettra d'avoir les lampes et voir si cela déconne

Mais reste à coté

Si cela est valide, mets le dot
Surveille etc



[raph77]

Sacré boulot!!
Dire que les gens laissent ça sous une fuite d'eau...
Bon courage pour la suite, c'est super beau pour le moment



[artichouf]

Travail de TITAN.........Chapeau. perso j'aurai jeté l'éponge, un bel exemple de volonté.



[Sploutch]

Félicitations !
Et respect, je suis admiratif.
C’est vraiment du beau travail.



[Petitcurieux]

Merci pour vos encouragements
Toutefois, je suis loin d'être au niveau de certains qui n'auraient pas hésité par exemple à refaire la caisse complètement. Là, ça dépasse mes compétences et surtout ma motivation. Il est clair que si le plateau avait lui aussi morflé, j'aurais jeté l'éponge.

Sinon, j'ai un peu avancé. Pour le moment, je n'ai alimenté que la driver/alimentation pour vérifier les tensions. Concernant les arrivées en VAC, tout est bon.
Deux points qui ont attiré mon attention:

- TP6 en 50V me donne 75V mais c'est peut-être normal à vide.
- Le connecteur J4 qui doit alimenter la carte son est censé délivrer du 18VAC. Si je teste broches 1/2 et 4/5, j'obtiens 26VAC. Si je teste les broches 6/7 et 4/5 ou 1/2, j'obtiens 13VAC. Là encore, c'est peut-être normal mais je préfère le signaler. Je continue avec le contrôle de la tresse de fils qui distribue les petites tensions aux autres cartes et je ferai un essai en excluant donc le raccordement de la haute tension.




Avant la première remise en route et vu l'état de la plaque métallique des cartes, j'avais un sérieux problème de masses absentes sur certaines cartes. Pour éviter les problèmes, j'avais soudé un fil sur chacune d'entre elles en reliant l'ensemble sur la masse d'arrivée. Pour info, David, je les ai remises sur les cartes que tu m'avais révisées la deuxième fois car certaines masses sont toujours absentes ou pas franches. Là, aucun problème de ce niveau.



[Petitcurieux]

J'ai raccordé le 5V et le 12V à toutes les cartes, en y allant progressivement ensuite avec les nappes. À l'allumage, j'ai bien l'éclairage général et commandé. Les diodes de la CPU semblent être OK: une allumée en permanence, celle du milieu qui clignote rapidement et l'autre éteinte.

Pour le moment, aucune haute tension de raccordée. J'attends la confirmation des bonnes tensions alternatives pour la carte son, d'autant qu'elle avait eu un problème. Concernant la carte du dot qui avait eu quasiment tous ses CI de cramés, j'ai bien 80VAC et 100VAC au connecteur d'arrivée J605. On progresse



[Sploutch]

Je ne comprends pas tout très honnêtement, mais je trouve ça super !
Et ce sujet est super interessant !
Bravo et bonne continuation.
J'aimerai m'en sortir avec autant de savoir, que ça pour mon dot et problème du Star Wars



[Petitcurieux]

Merci Sploutch
La prochaine étape sera néanmoins décisive: ça passe ou ça casse^^

Je l'ai laissé allumé durant une heure sans la haute tension, rien à signaler, aucun plantage. Juste un truc qui me tracassait: j'entendais comme un grésillement ou une légère vibration sur la driver/alimentation. J'ai mis du temps à trouver, il s'agissait d'un porte-fusible qui avait trop de jeu et ça faisait mauvais contact avec le fusible. Je le changerai demain, j'ai ce qu'il faut.



[David]

TP6 en 50V me donne 75V mais c'est peut-être normal à vide.

Normal aucun soucis



[David]

J'ai raccordé le 5V et le 12V à toutes les cartes, en y allant progressivement ensuite avec les nappes. À l'allumage, j'ai bien l'éclairage général et commandé. Les diodes de la CPU semblent être OK: une allumée en permanence, celle du milieu qui clignote rapidement et l'autre éteinte.

Tres bien



[David]

- Le connecteur J4 qui doit alimenter la carte son est censé délivrer du 18VAC. Si je teste broches 1/2 et 4/5, j'obtiens 26VAC. Si je teste les broches 6/7 et 4/5 ou 1/2, j'obtiens 13VAC. Là encore, c'est peut-êtr

Pas ainsi

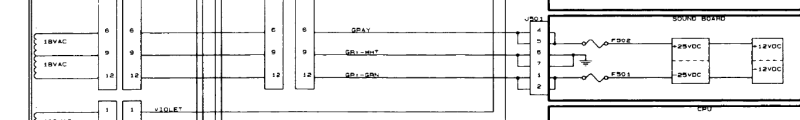

Là il te faut le schéma en fait pour comprendre



6-7 est le point milieu du transformateur

Je vais te montrer cela comme si tu étais sur le transformateur



Donc tu dois trouver environ 17V sur les deux arrivées



[David]

il s'agissait d'un porte-fusible qui avait trop de jeu et ça faisait mauvais contact avec le fusible. Je le changerai demain, j'ai ce qu'il faut.

Ah bon

Atta
Avant vérifie que ton fusible soit de bonne taille (genre pas un chinois car des fois ils ont du jeu OUI)
SInon resserre tout simplement un peu les pinces



[Petitcurieux]

Au fait, j'ai mis en titre "Williams World Cup Soccer". Or, comme me l'a justement fait remarquer Raph77, c'est un Bally et non un Williams^^



[Maitre Des Lieux]

Je fais la même erreur tout le temps ....

Corrigé



[Petitcurieux]

Avant vérifie que ton fusible soit de bonne taille (genre pas un chinois car des fois ils ont du jeu OUI)
SInon resserre tout simplement un peu les pinces

Bien vu ! Celui que j'ai mis est bien serré. C'est fou de tirer à ce point sur la qualité !

J'ai donc repris les tensions VAC pour la carte son (J4).
Broches 6/7 avec 1/2: entre 12,9VAC et 13VAC
Broches 6/7 avec 4/5: entre 12,9VAC et 13VAC, donc identique, au lieu de 18V indiqué sur le manuel. J'ai testé les deux tensions pendant une dizaine de minutes, elles sont stables.

J'ai vérifié les connecteurs de la caisse, ils sont en bon état sans oxydation ou traces de chauffe.

Pour le moment, je n'ai rien branché en haute tension, mais il est de nouveau resté une bonne heure allumé sans problème.



[Charly96]

Quel travail ! Bravo !
J'ai pas mal de petites choses à voir sur le mien, je m'y attaque courant Mai, mais beaucoup moins de boulot quand même haha
