Resolu Williams Taxi "manque bille"

[pascal35135]

Bonjour,
Je possède un Williams Taxi et un message d'erreur apparait "manque bille".
J'ai donc procédé au changement des 2 micro switch ainsi de leur diode mais la panne ne vient pas de là.
Auriez vous une idée?
Bonne soirée
Pascal



[FrançoisP]

Auriez vous une idée?

Mettre des billes



[David]

Bonjour,
Je possède un Williams Taxi et un message d'erreur apparait "manque bille".
J'ai donc procédé au changement des 2 micro switch ainsi de leur diode mais la panne ne vient pas de là.
Auriez vous une idée?
Bonne soirée
Pascal

Quels microswitch ?

Car il n'y en a pas que deux !



Ceci OUI

D'ailleurs au passage les fils sont bien soudés ? Diodes aussi ?

Autre chose tu as le OUTHOLE et le SHOOTER LANE à vérifier aussi






Pour bien vérifier tout cela

Lance le mode tests contacts (en ayant retiré au préalable les billes)
Tu poses la bille sur chacun des 4 contacts là

Tu vérifies lequel ou lesquels ne serait lu (seraient lus)



[pascal35135]

Bonjour, merci David pour ta réponse

C'est bien les 2 microswitch et diodes de ton premier schéma que j'ai remplacés (je me suis demandé pourquoi l'une des diode était déportée)

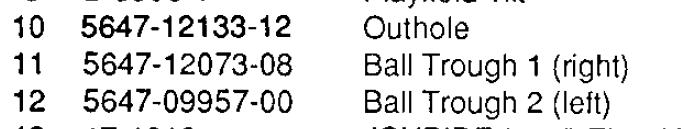

Par contre je n'ai pas vérifié "le OUTHOLE et le SHOOTER LANE " n°10 & n°22

Merci pour ton aide, je m'appuie sur la revue technique Taxi page 47 & 59, mais j'ai du mal à m'y retrouver sur les différents diagrammes.

Je vais faire ces nouvelles vérifications , je te tiens au courant.
Merci et bonne journée
Pascal



[David]

Oki oui vérifie les 4 là en mode tests, pas de visu ni pas avec le bruit cliclic du contact



[pascal35135]

Je viens de changer les derniers micoswitches et diode.
Lors du test:
bille en 11 aucune réaction
bille en 12 BIP sonore
Donc connexion interrompue entre switch 11 et CPU, à moi maintenant de suivre les 2 fils et tester.
Merci beaucoup



[David]

Et la diode !



[pascal35135]

J'ai changé microswitch et diode des 10, 11 ,12 et 22.



[David]

Ah
Alors tu as peut être oublié de chaîner le fil commun aux contacts



[pascal35135]

J'ai trouvé!
Une mauvaise soudure sur un repiquage le long du fil blanc/orange (11).
Merci et bonne journée



[David]

Impeccable

OUala ce que je pensais le chainage

Allé Zou affaire en Résolu
