Bon après changement de U45 (IC 74LS02) le right kicker fonctionne.
Le left kicker reste toujours collé. J’ai détecté un Pb sur le réseau de résistance SR20, normalement 9x4,7K mais la patte 2 donne 2,6K et la patte 8 est quasiment en cours circuit
Donc dés que ma grippe m’aura lâché j’irai en acheter un SIL et le monter sur un socket.
Au passage j’ai soigneusement examiné les compsants sur la carte CPU et là :

Quelques surprises sur la carte CPU.

Le PIA U59 (IC7407, buffer hexa) a visiblement eu un Pb de surchauffe sur la patte 2 : Etamage fondu, boîtier éclaté.
La résistance W7 ( 0 ohms) a visiblement été volontairement coupée.
A ce propos à quoi peut servir une résistance de 0 Ohms, pourquoi pas un schint ??
Un tampon semble indiquer que la modification a été officialisée

A quoi sert ce U49, je n’ai pas pu le trouver dans les schémas de la carte en dehors du plan de masse.

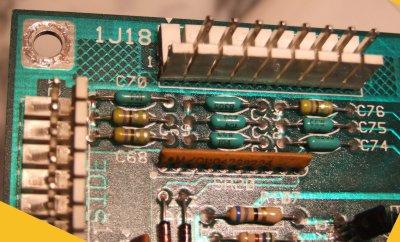

Certains condensateurs associés aux drivers des solénoïdes spéciaux dont les kickers (C70-C75, 0,1µF 50v) ont été remplacés par des résistances.

Les codes couleurs de ces résistances sont violet-Marron-Or-Or soit 71ohm or si je les mesure (sur la carte) je trouve 4,98K pour C68, C75 et 2,9K pour C76.

Les capas axiales 0,1µF 50v préconisées dans la manuel semblent assez difficiles à trouver en France. Peut-on les remplacer par :
Chez St Quentin Radio

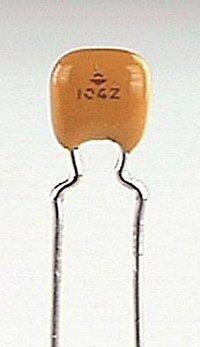

0,1µF 50V - tantale goutte (ref D134 Radio)

100nF 63V - pas de 5.08mm, MKT (Ref D196)

Chez Selectronic:
Céramiques 100NF radial 50v
Céramiques 100NF axial 50v


Le plus étonnant (à mes yeux) c’est que tout fonctionne normalement à l’exception du test des ampoules une par une (le test n'avance pas en automatique ou en manuel).

Merci de vos conseils éclairés.

J

Johnelye

Non Membre
Précision:
Après examen du schéma de la carte CPU (planche 1)
Seuls C70 C71 C72 C74 C75 entrent dans les circuits qui pilotent les drivers des bobines spéciales, et à ces emplacements il y a bien des capacités. Vous avouerez que trouver une résistance dans un emplacement référencé Cxx ça surprend
;)
Et pour mon pb de kicker gauche (reste collé) la patte 8 de SR20 en cour circuit est bien dans le circuit qui pilote ce kicker gauche
vivi


régis

Membres
Membre FF
Johnelye a dit:
B
A ce propos à quoi peut servir une résistance de 0 Ohms, pourquoi pas un schint ??
Voci la réponse que j'ai apprise en parcourant les forums :
Les machines ne savant pas faire de straps , il est plus simple pour les robots de mettre des résistances 0 Ohms.


David

Big Boos
Membre du personnel
Big Boos
Exact pour les résistances de 0 Ohm et en plus cela permet de toucher la carte car isolé, les ponts en vracs cela ne le permet pas

Par contre les dites " résistances" que tu crois qu'elles le sont, sont en fait des condensateurs axiaux de 470 pF tel que vu

Les condensateurs de 100 nF axiaux, céramique, tu en as sur RP ;)

Il est très rare de devoir changer cela

Plus les 7402 et autres transistors en faute régulièrement
