Bonjour tout le monde,
bon le Solar Ride acheté en panne il y a une dizaine de jours ayant été presque trop simple a redémarrer... nous avons trouvé un autre flipper a ramener a la vie... un Elvira and the party monsters!! Kontent
Cette fois-ci la panne a l’air plus complexe et j’aurais aimé l’avis expert de tout ceux qui ont pas mal bourlingué du batteur et du fer a souder!
Tout d’abord j’aurais aimé savoir si je peux me servir de cet article: http://www.flipperfrance.com/index.php/articles/183-les-points-de-test-flippers-bally-1ere-gnration
Les valeurs que l’on trouve dans cet article sont-elles valables pour le Elvira?
Voici un ptit descriptif des symptômes :
Chez le vendeur, le flipper s’allumait mais les parties ne se lançaient pas.
Le flipper n’avait pas servi depuis plusieurs années et avait été laissé en panne par le vendeur par manque de temps...
On transporte le flipper chez nous..on le rallume histoire de voir... et la une partie de lance! les bumpers fonctionnent, les batteurs aussi, les cibles, les afficheurs sont faiblards mais ont semblé regagner de la vigueur au cours de la partie.
MAIS MAIS MAIS une fois cette partie inespérée terminée, depuis, plus rien ne se passe...
plus moyen de lancer une partie.
On a donc regardé les cartes de plus près...
Si la CPU et l’alim ont l’air propres par contre on a vu des trucs bizarre sur l’"interconnection board »

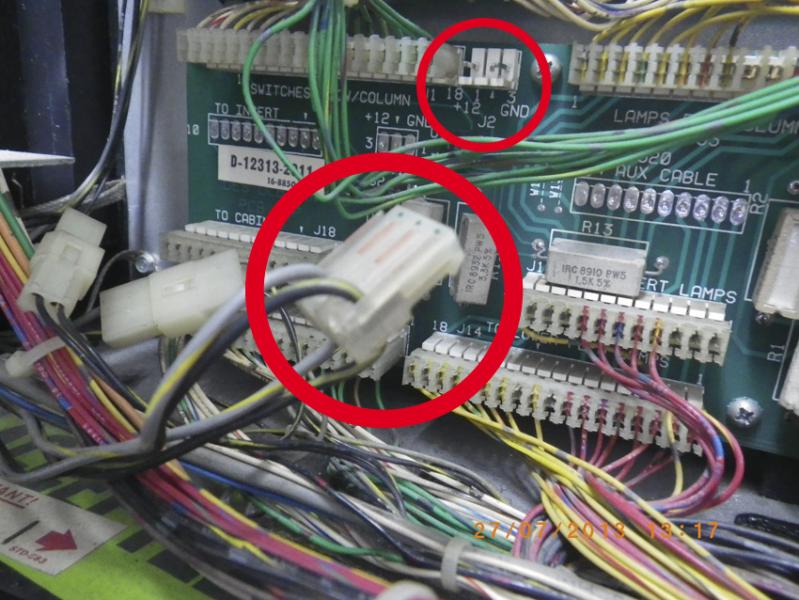

En effet il semble y avoir un petit connecteur de débranché voir photo ci-dessous :
A quoi sert ce connecteur? faut-il le brancher, si oui, dans quel sens?

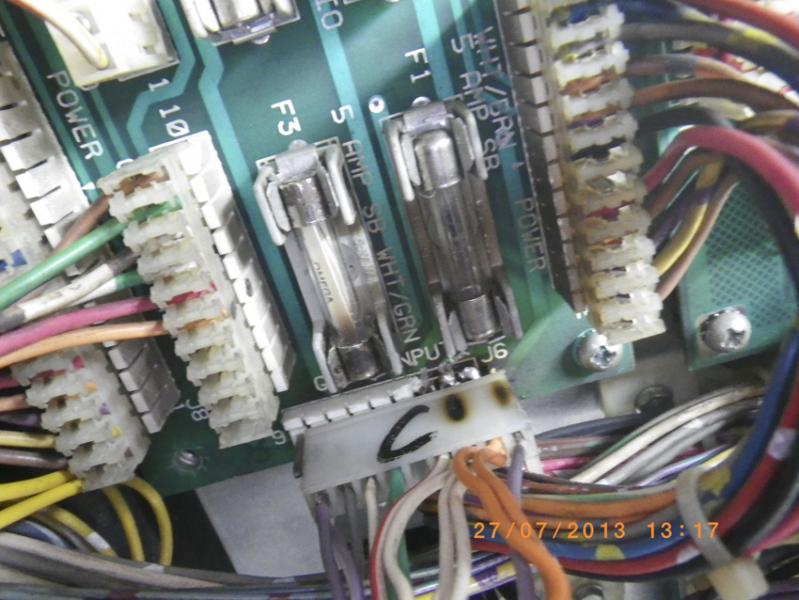

Autre chose bizarre toujours sur la même carte, en tripotant un peu les connecteurs on s’est rendu compte que trois fils chauffaient assez fort... Pour découvrir un connecteur qui a un peu chauffé... cf photo
Bref après avoir enlevé le connecteur on s’est apercu qu’une soudure sèche faisait faux-contact dans le bazar. On a donc refait proprement les soudures. On est pas sûr mais on a l’impression que plus d’ampoules s’allument depuis que l’on a fait cela...

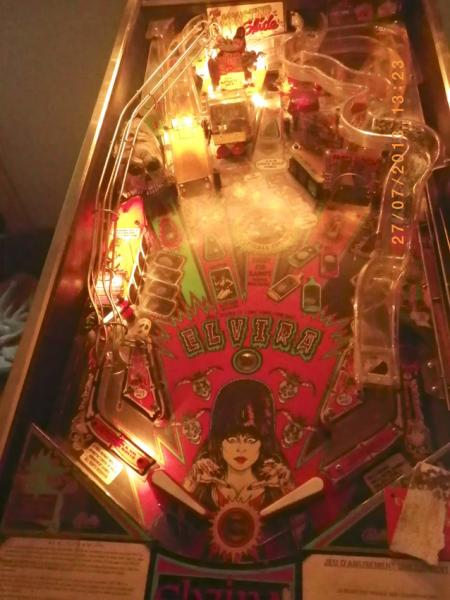

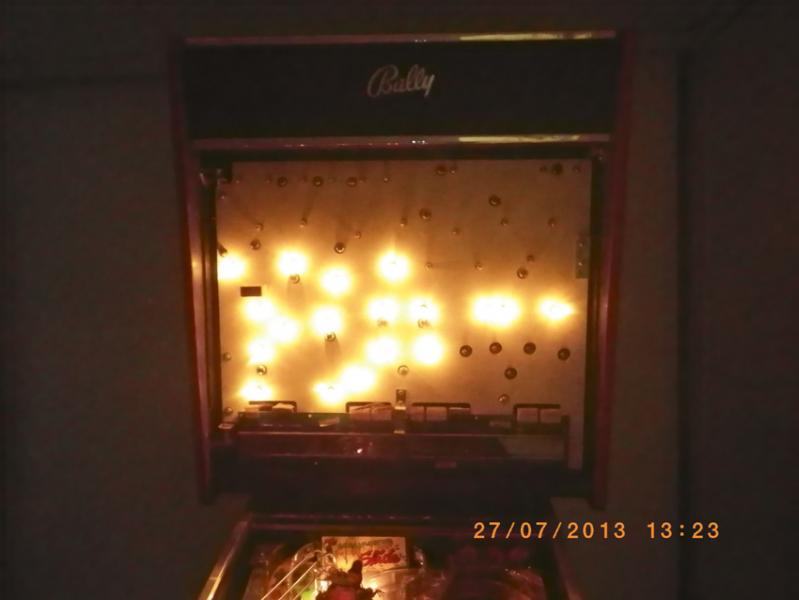

Sinon, sur le playfield, il n’y a que les ampoules du côté gauche qui s’allument. Et sur le fronton que les ampoule du bas. Sur le fronton on a interverti des ampoules pour bien vérifier qu’elle n’étaient pas simplement grillées.
Aussi lorsque le flipper est allumé une des trois diodes sur la CPU est allumée, celle de gauche (entourée sur la photo ci dessous). Sinon le contact du porte-pile du milieu n’a pas l’air de bien faire contact avec la pile aussi :
Voilà voila... le néophyte que je suis expose peut être mal les choses
Ne pas hésiter a ma le faire savoir et j’essaierai d’être plus clair!
Merci d’avance pour l’attention portée à mon message
