U2 et U3, piggyback socket, le remplacement tout en un!

Discussion dans 'Flippers Electroniques Gottlieb' créé par Maitre Des Lieux, 20 Février 2015.

Statut de la discussion:
N'est pas ouverte pour d'autres réponses.
  1. Maitre Des Lieux

    Maitre Des Lieux Administratator Membre du personnel Big Boos

    Inscrit:
    9 Février 2015
    Messages:
    11
    J'aime reçus:
    19
    Points:
    3
    Sexe:
    Homme
    Occupation:
    Flippers
    Localité:
    Manom
    Site web:
    Compilation des mémoires U2 et U3, remplacement du piggyback socket, sys80 à 80B



    1) Les problèmes fréquents sur les cartes Gottlieb :

    Les mémoires U2 et U3 sont soumises à de rude épreuves, elles fonctionnent en permanence et vu la qualité de fabrication chauffe beaucoup et avec le temps vieillissent rapidement

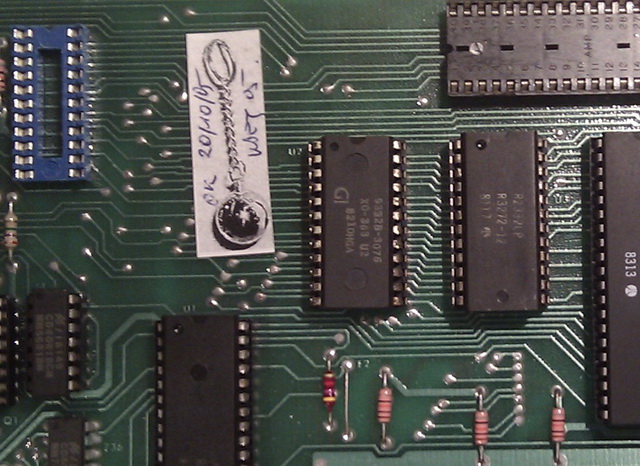

    Les voici ;)

    [​IMG]

    Le but ici est d’enlever les deux mémoires et de remplacer le tout par une seule, qui elle permet de passer la carte aussi bien en Sys80 qu’en Sys80 A


    2) Comment cette tache est effectuée ?

    Simplement en utilisant une mémoire qui possède place pour stocker les mémoires U2 et U3 des systèmes différents.
    On utilisera alors un bit d’adressage que l’on basculera manuellement afin de sélectionner deux plages de cette mémoire.
    Ce bit d’adresses est A13 sur la mémoire de remplacement, et pour faire cette sélection, une fois on mettra cette entrée à « 0 » et à « 1 ».


    3) Quelle type de mémoire faut il choisir ?

    Il faut une mémoire en fait qui stocke les 4 mémoires de 4 Kb
    Les mémoires originales sont des 2332 qui est la même mémoire qu’une 2532, mais dans un boîtier qui ne permet pas l’effacement de celle ci, c’est en fait une Prom .

    Donc nous avons besoin d’une mémoire 4 * 4 Kb, soit une 16 Kb, donc on prendra une 27 128, qui fera l’affaire.


    4) L’adressage de celle ci .

    Il faut pour adapter la mémoire regarder aussi de près qu’elles sont les adresses utiles et comment cette mémoire est adressée .

    Je me suis grandement inspiré du système 80B qui lui avait une seule mémoire unique.
    Eh bien oui, c’est identique en fait !

    Pourquoi ?

    Explication de BAB13 barre :

    Dans le cas de la 2332, cette mémoire est commandée directement par l’application d’un signal « positif » qui sélectionne la mémoire U2 et U3, soit alors pour une nouvelle mémoire qui est sélectionnée par un signal « négatif » il faut alors tout simplement inversé ce signal BAB13 en BAB13 barre

    Pas de problème tout est sur la carte, sans recours au piggyback, ni à l’inverseur 7404 !

    Explication pour BAB12 ou BAB12 barre :


    Si BAB13 barre s’occupe de la sélection des deux mémoires, mais qui donc s’occupe de la sélection de l’une ou de l’autre ?
    BAB 12 fait ce travail, encore une fois la logique de sélection étant différente sur les 2332, il a fallu adapter pour la nouvelle mémoire, bien plus souple celle ci, permet l’application directe de BAB12 qui cette adresse fera seule la sélection de la plage de mémoire concernant U2 et U3 de chaque système .
    De plus une information essentielle nous est fournie, grâce à l’ordre de sélection, lors de la compilation on saura que U2 sera placé dans la zone basse de la mémoire et U3 à sa suite
    Donc il suffit d’additionner U2 + U3 pour créer le fichier binaire de remplacement.

    Le reste des adresses seront à compléter tel que BAB11 à relier à cette nouvelle mémoire


    5) La zone mémoire :

    Voyez ci dessous l’agencement de cette nouvelle mémoire

    Mémoire Plage mémoire A13, sélection sys80A ou 80
    U3 sys80A 3FFF - 3000 Mis à 1 = Sys80A
    U2 sys80A 2FFF - 2000 Mis à 1 = Sys80A
    U3 sys80 1FFF - 1000 Mis à 0 = Sys80
    U2 sys80 0FFF - 0000 Mis à 0 = Sys80



    6) Partie câblage :

    Rien de plus facile

    Il suffit de poser la nouvelle mémoire en U2, en ayant au préalable pris soin de déposer U2 et U3, s’ils existent soudé ( pour les sys80 ) ou alors en ayant retiré au préalable U2 et U3 ( X0 326 et X0 327) de leurs supports .

    Au préalable il faut soulever des broches de cette nouvelle mémoire programmée .
    Relevez les broches 2, 1, 28, 27, 26, 23, 22, 20

    Posez la nouvelle mémoire en U2 en prenant soin de poser celle ci broche 14 en broche 12 de U2, si un support est existant, sinon il vous faudra en poser un de 24 broches de préférence tulipe.

    Reliez d’un fil fin et souple les broches 1, 28, 27 entre elles et ce fil branchez le en broche 24 de U3.

    Puis il faut relier la broche 2 de notre nouvelle mémoire à la broche 21 de U3

    Il faut aussi câbler les broches 20, 22 entre elles et aller les souder en broche 5 de Z10 ou alors sur une des résistances de rappel. Attention toutes fois que les résistance de rappel changent de position entre une Sys 80 et une Sys80 A.

    Il nous reste à relier la broche 23 à la broche 18 de U3

    Pour la broche 26 un fil est à souder ou à la masse ( broche 12 de U3 ) ou alors au +5 volts ( broche 24 de U3 ) afin de sélectionner le système

    Si on place le fil en 12 de U3 --> Sys 80
    Si on place le fil en 24 de U3 --> Sys 80 A


    Autre possibilité que j'ai révisé bien après l'origine de cet article (1999)

    Mettre un support tulipe de 28 broches en U2.
    Fait les pont comme si on faisait cela sur la mémoire sous ce support en question.
    Prenez à coupez les pattes de ce support à ras.
    Faire le câblage et laissez les fils sortant vers la droite.

    La broche 2 soudez le fil vers la broche 21 de U3
    La broche 23 soudez le fil vers la broche 18 de U3

    La broche 20, 22 soudez le fil vers la broche 5 de Z10

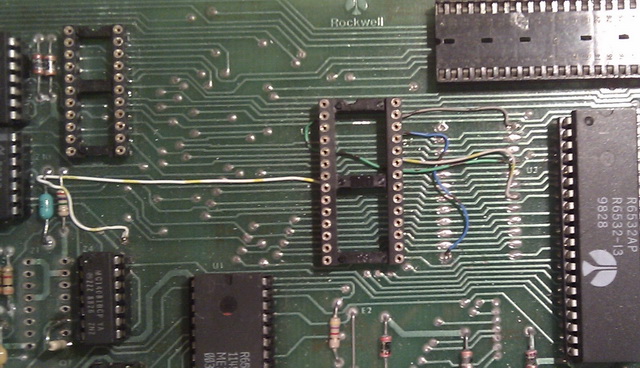

    Voici ce que cela donne

    [​IMG]

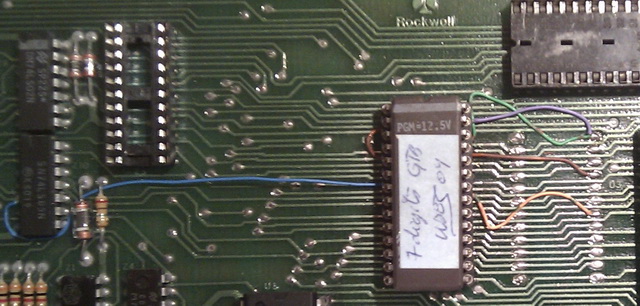

    Voilà c'est finis ;)

    [​IMG]

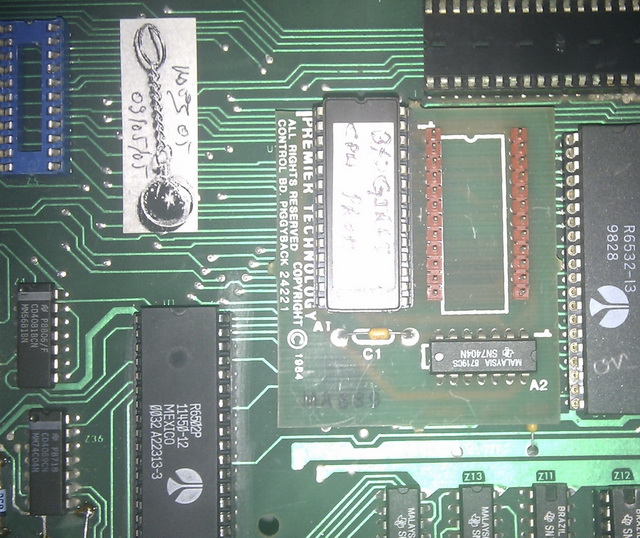

    7) Pour un sys80B ?


    [​IMG]

    Est ce que cela fonctionne pour un sys80B ? OUI, exactement, et sans modification de la carte. Tel que je l'ai décrit au départ
    On supprime le piggyback socket (attention aux soudures et rivets qui risquent d'êtres arrachés)
    Mettez le support décrit ci dessus mais il faut mettre alors les broches 1-28-27-26 toutes ensemble sans couper la broche 26
    Cela se pose en U2 alors, juste 3 fils à câbler tel que ci dessus

    La broche 2 soudez le fil vers la broche 21 de U3
    La broche 23 soudez le fil vers la broche 18 de U3
    La broche 20, 22 soudez le fil vers la broche 5 de Z10


    Si vous faites ainsi cela marche pour un sys80B ;)


    8) Conclusion :

    Ce montage à été testé et mis sur des centaines de cartes. Alors n’hésitez pas

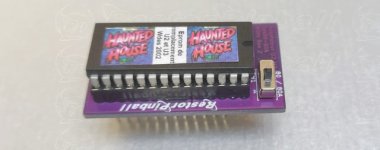

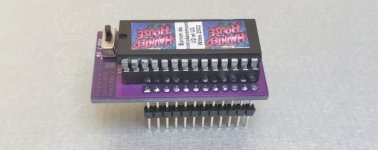

    Il est en vente aussi sur www.restorpinball.com

    Bon flippp


    © David
    © FF et RP
    Révision I len 1999
    Révision II en 2004
    Révision III le 08-04-2011
