Transistors pour GTB

gtbsys80

Membres
Membre FF
BONSOIR a tous !

Nouveau ici depuis la remise en route du site ... j'ai une petite question pour vous


J'ai récupéré quelques transstors TIP121 et TIP126 peuvent-ils remplacer les TIP 122 ( qui remplacent eux , deja les 2N6043) sur les drivers de nos précieux jeux gottlieb sys 80 ?

Merci d'avance
Eric


gtbsys80

Membres
Membre FF
Meme question pour les BDX53C ( j'ai vu l'article concernant les transistors qui parle du BDX53C mais au final peut il etre utilisé en toute sécurité ? )


David

Big Boos
Membre du personnel
Big Boos
Le BDX oui sans soucis

Le TIP 121 non car la tension serait peut être trop faible.... A voir

Sinon les 2N60XX je les remets sur RP un oublis ;)


gtbsys80

Membres
Membre FF
Ok merci pour la réponse rapide , comment savoir si c'est trop faible en tension ? On peut mesurer ce qui transite par ce transistor ?

Merci
Pour les 126 c'est pas un PNP mais un NPN c'est pour cela que ca ne vas pas ?


David

Big Boos
Membre du personnel
Big Boos
Les 2N6043 sont de retour sur RP ;)

J'ai pas compris, ce qui transite .....


David

Big Boos
Membre du personnel
Big Boos
Pour info le TIP125, TIP126, TIP 127, sont des PNP

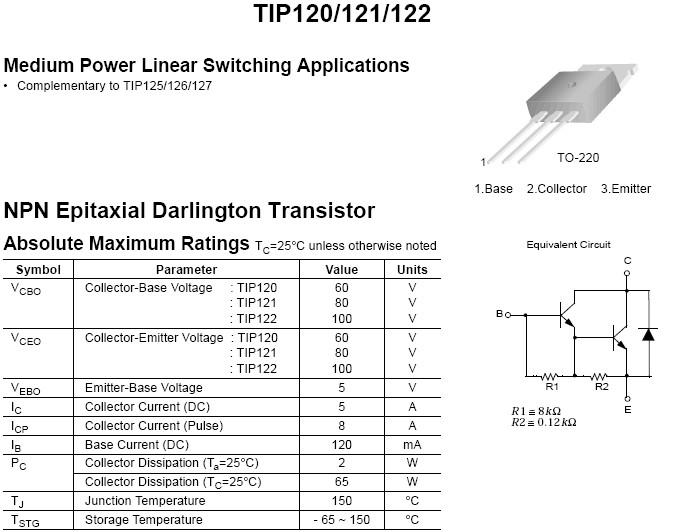

Pour info le TIP120, TIP121, TIP 122, sont des NPN



Et pour finir le 2N6043



David

Big Boos
Membre du personnel
Big Boos
L'avantage indéniable du 2N6043 c'est son courant en pointe

Soit il accepte des courants ellevés contrairement aux autres transistors
Il vivra plus longtemps aussi

Sinon il est recommandé dans les usages de grosses bobines sur les Gottlieb et aussi les Bally

Surtout les jeux de première générations en fait car les tensions des bobines sont plus faibles et les courants plus ellevés alors ;)

Je vous le recommande particulièrement ce dernier


gtbsys80

Membres
Membre FF
Merci david pour ces infos , ce que je demandais , c'est poiur cette histoire de 80V au lieu de 100 sur le TIP 121 on a la possibilité de mesurer la tension reellement necessaire sur la driver a l'emplacement du 2N6043 ?

Merci


David

Big Boos
Membre du personnel
Big Boos
Sur un GTB cela dépasse pas 40 V, si on considère une marge de deux, comme cela se fait, cela peut passer oui .Le Tip 122 j el'ai déjà mis pas de soucis, mais des fois vu le courant demandé, il tiendra pas.
