    Transformer une Cpu Williams sys11B en une sys11A.



    En fait les deux cpu là sont identiques à deux ou trois choses près...
    Mais quoi donc ?

    Simplement la partie amplificatrice de sons (sys11B) qui n'est plus sur la carte CPU elle même, mais donnée à faire à la carte sons auxiliaire.
    Oui car les sys11A avaient toute la partie sons et amplification sur la carte CPU elle même
    Pour y remédier il suffira de rajouter une poignée de composants et le tour en sera joué

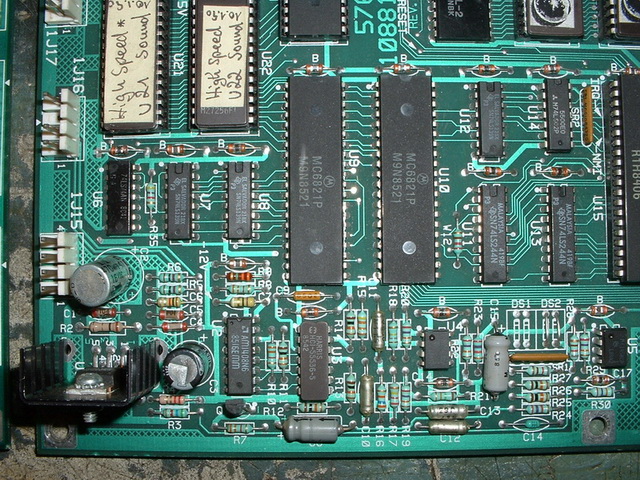

    Voici la photo d'une carte complète de High Speed, la génération concernée

    [​IMG]

    Au passage un petit rajout d'information car j'ai eu des question à ce propos



    -Les types de génération concernées dans l'article

    Les jeux en sys11 sont les suivants :

    [liste][item]Grand Lizar, High Speed, Road Kings[/item][/liste]

    Les jeux en sys11A sont les suivants :

    [liste][item]F14 Tomcat, Fire, Millionnaire, Pinbot[/item][/liste]
    Bien sur il existe des dérivés CIRCA, UNIDESCA .....

    Les jeux en sys11B sont les suivants :

    [liste][item]Bad Cats, Banzai Run, Big Guns, Black Knight 2000, Cyclone, Earthshaker, Elvira Party Monster, Jokerz, Mousin Around, Police Force, Space Station, Sword Of Fury, Taxi, Transporter the Rescue, Whirlwind[/item][/liste]



    -Quels sont les composants absent, à rajouter ?

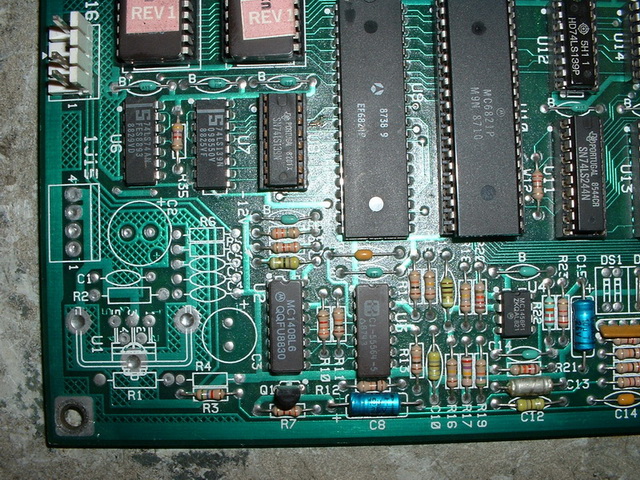

    Voici la photo ou l'on distingue bien l'absence des composants, tout est vierge

    [​IMG]

    Super en plus on sait exactement ce qu'il faut, car sur le circuit imprimé il y a la dénomination des composants absents :)

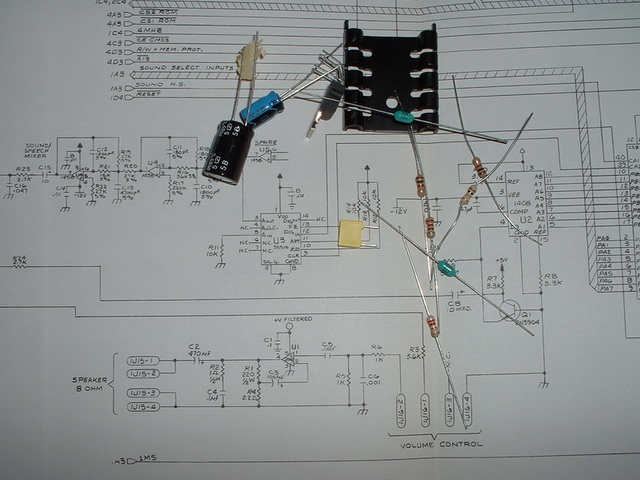

    Soit il nous faudra ceci, grâce au schéma donné :

    [​IMG]

    -La liste de composants à acheter

    [liste][item]Résistances, toutes en 1/4 W : 1 * 1 Ohm, 1 * 220 Ohm, 1 * 2.2 Ohm, 2 * 1 K Ohm[/item][item] Condensateurs chimiques Radial, tous en 25 V : 1 * 470 µF, 1 * 100 µF[/item][item]Condensateurs céramique tubulaire axial : 2 *100 nF, 1 * 1 nF[/item][item]Condensateur plastique millefeuille, MKT en 63 V : 1 * 100 nF[/item][item]Circuit amplificateur : TDA 2002 ou mieux TDA 2003[/item][item]Divers : Visserie M3 adaptée et un peu de graisse thermique (pas obligatoire) et un petit dissipateur.[/item][item]Connecteur : 4 voies, mâle, 0.156 pouce, Molex[/item][/liste]

    Le petit tableau d'implantation des composants :

    [liste][item]R1 = 220 Ohm, R2 = 1 Ohm, R4 = 2.2 Ohm, R5 = R6 = 1 K Ohm[/item][item]C1 = 100 nF, millefeuille ; C2 = 470 µF ; C3 = 100 µF ; C4 = C5 = 100 nF, axial ; C6 = 1 nF[/item][item]U1 = TDA 2002 ou TDA 2003 [/item][/liste]

    -Dessoudons les trous de métallisation

    Un petit équipement de base à avoir :

    Pince coupante, à becs plats, pompe à dessouder, étain, fer à souder de 25 W pas plus.

    [​IMG]

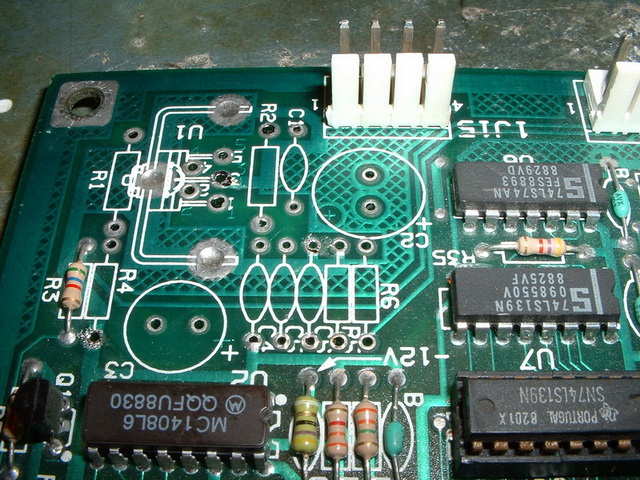

    Hop hop hop on dessoude tous les petits rivets

    [​IMG]

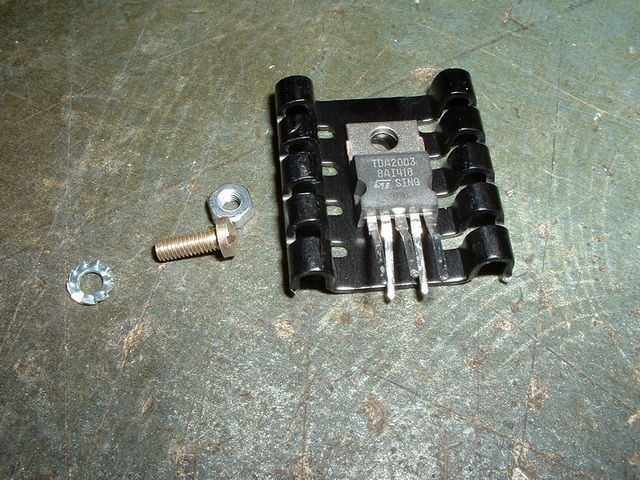

    -On prépare le dissipateur et amplificateur

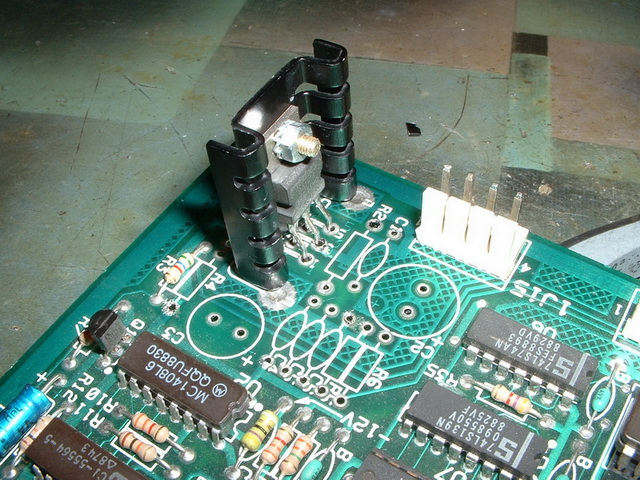

    Allé on monte le dissipateur avec la vis, rondelle frein (évite un démontage du aux vibrations) et écrou
    Pas d'obligation sur de la graisse pour améliorer le contact thermique, ni d'isolateur (car le boitier du composant et à la masse tout comme le circuit imprimé en cet endroit)

    [​IMG] [​IMG]

    On soude le tout et on soude des deux côtés du circuit imprimé

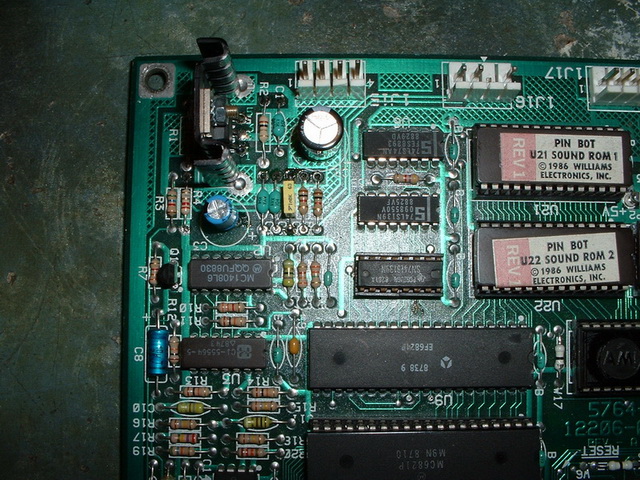

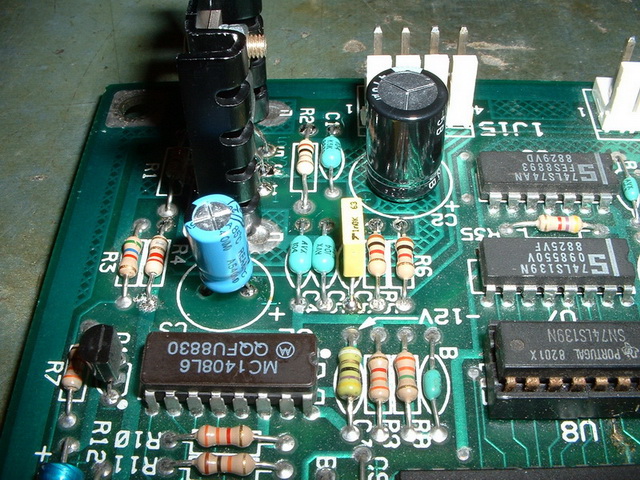

    -Et voilà ce que cela donne

    [​IMG] [​IMG]

    Bien voilà vous avez bien travaillé ;) Et une Cpu pour Pinbot, une cela marche :D
    Il ne reste plus qu'à monter le carte et en jouir de plaisir musical ;)



    Voilà une bonne petite astuce pour modifier une Cpu sys11B en Sys11A.
    Vous trouverez la plupart des composants sur ma boutique RP (Restorpinball)
    Merci encore à tous ceux et celles qui profitent de mes services et ventes.

    Bon flippp, direction le dépannage des cartes et commandes :)
