Transfo position 218V sur WPC

A

Ancien Visiteur 1

Non Membre
Bonjour,

Je cherche le schéma de câblage du connecteur transfo WPC pour la position "218V". J'ai trouvé 206 et 230 mais il me faut le 218 :)

Merci.


David

Big Boos
Membre du personnel
Big Boos
Tu n'as que 220 V chez toi ?

Normalement EDF assure 230 V partout ....
Attention si ce n'est pas que le soucis hivernal qui produit cela car cela te ferait une surcharge niveau dissipation de l'ensemble du jeu et ou lampes et ou régulateur etc ....

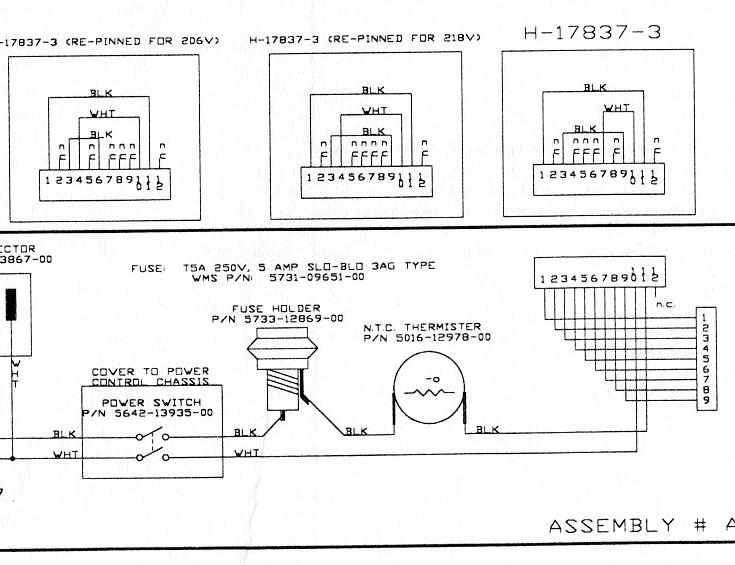

Soit tu l'as dans le grand manuel, page Power Wiring Diagram

Ce que tu as à faire c'est cela

1 avec 11

3 avec 9

4 avec 10

Référence, H-17837-3 Re-Pinned for 218V


david04

David
Membre FF
il peut y avoir de grandes variations entre ce qui existe dans les villes ou à la campagne.
En campagne très variable car ça dépend des caractéristiques des lignes et d'un certain nombre de réglages plus ou moins automatiques.
D'autre part, suivant que l'on est près ou loin du transfo 20kV/230V les différences peuvent être sensibles, surtout quand un 'gros consommateur' connecte ou déconnecte ses appareils.
La plage de la tension efficace secteur fournie par edf: 230V +5 -10%, c.a.d. 207V à 242V.

A

Ancien Visiteur 1

Non Membre
Pas de connecteur sur la boite secteur de l'Indy, juste un connecteur vers le transfo avec un fil noir, un blanc et un pont orange.


David

Big Boos
Membre du personnel
Big Boos
Montre voir cela que je comprenne

Normalement le connecteur si je ne m'abuse est juste à coté du transformateur, un gros connecteur rectangulaire blanc


Fred G5

Membres
Membre FF
Le mega déterrage de post , presque 10 ans, c'est pas mal :lol:


David

Big Boos
Membre du personnel
Big Boos
désolé je me suis bien enmêlé les crayons avec mon copier-collé
Décidément les crayons c'est la journée

Tantot je sortais mon fer crayon .... et un zozo (vous voyez un jaune à plumes .... ) me dit, quelle couleur ton crayon MDRMDR
