Taille des caoutchoucs, cercles de tailles, comparez !

Discussion dans 'On débute dans le flip !' créé par Maitre Des Lieux, 20 Février 2015.

Statut de la discussion:
N'est pas ouverte pour d'autres réponses.
  1. Maitre Des Lieux

    Maitre Des Lieux Administratator Membre du personnel Big Boos

    Inscrit:
    9 Février 2015
    Messages:
    11
    J'aime reçus:
    19
    Points:
    3
    Sexe:
    Homme
    Occupation:
    Flippers
    Localité:
    Manom
    Site web:
    Le cercle de taille des caoutchoucs


    [​IMG]


    1) Qu'est ce donc ?

    Un cercle étant préparé aux dimensions impérial
    Soit exprimé en pouce

    Petit rappel ! Les pouces

    1 pouce = 1 inche = 25.4 mm précis

    En fait sachez le, l'unité de mesure exploitée dans nos flippers font référence à nos pouces, messieurs.
    Oui car en grande moyenne on a tous un pouce de 2.54 cm

    Marrant cela ;)

    Soit revenons à nos moutons, enfin caoutchoucs :)

    Sachez de même qu'en généralité on exprime la taille du caoutchouc en prenant sa mesure de manière intérieure
    Seul quelques uns sont mesurés en extérieur... Bien évidement, toujours le souk :)

    Cela s'exprime ainsi --> 1 " ID --> 1 pouce, Inside Diameter --> Caoutchouc de 1 pouce de Diamètre Intérieur.

    Dans certains cas, on parle de OD, Outside Diameter --> Diamètre Extérieur
    Le cas le plus parlant sera des 23/64 de pouce et 27/64 de pouces
    Certaines marques tel que Data East, Sega, Stern Pinball, parlent autrement sur ces derniers

    Ils sont notifiés des fois sous 3/8" OD ...
    M'enfin toujours de quoi se tirer les cheveux de la tête :D


    2) Le cercle

    Oui nous sommes dans un cercle vicieux, le flipper :lol:
    Bon j'ai mangé un clown ce matin, oui bon, je m'en vais arfff

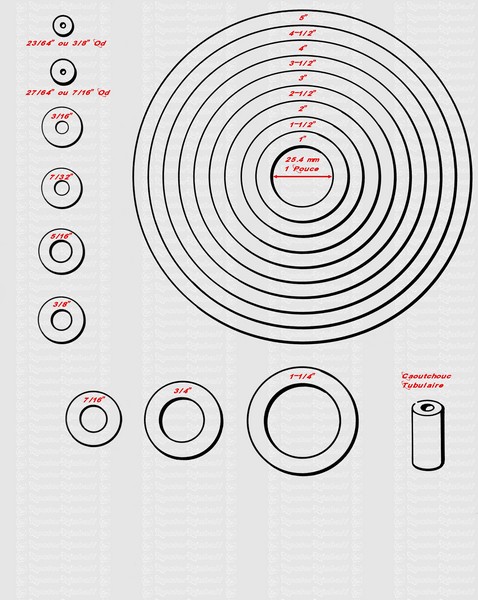

    Ceci étant voici une première image pour vos cercles

    [​IMG]

    Le Cercle au format pdf à enregistrer ou ouvrir dans une nouvelle fenêtre
    Téléchargez le !
    Imprimez le !
    Prenez référence au centre, suivant vos imprimantes, la taille de départ, 1 pouce, soit 25.4 mm

    Il est au format PDF, soit il devrait y avoir aucun souci pour l'impression, cela doit être bien respecté, faites juste imprimer, et ne touchez pas aux réglages de tailles

    Le filigrane implanté sur le pdf sera invisible quasis sur votre impression
    C'est là pour éviter que l'on édite ou copie le travail que j'ai fait, et cela à prit un bon moment pour bien faire

    3) Son usage ?

    Simple je vous ait fait cela afin de vous aider lors du changement des caoutchoucs
    Posez votre caoutchouc sur ce cercle et vous saurez de suite sa taille

    J'ai donc rajouté en ce jour du 05-02-2012 les tailles des petits caoutchoucs, et aussi une taille au quart de pouce (1-1/4) ainsi que la présentation du caoutchouc tubulaire

    Le cercle de taille, comprends aussi la largeur du caoutchoucs, soit sa section on dira
    Comparez alors la qualité, et vous verrez de suite quel est le bon caoutchouc !

    Cela vous évitera de vous faire avoir sur une qualité quelconque, ou alors de personnes vous proposant de la pseudo qualité ....



    4) Conclusion :

    Prenez donc toujours le temps avec le manuel de vérifier les tailles
    Comparez avec ce O-Ring Cercle ;)

    Espérant que cela vous apporte une aide supplémentaire en plus des plans que je fournis dans mes kits caoutchoucs en vente sur RP --> Les kits Caoutchoucs

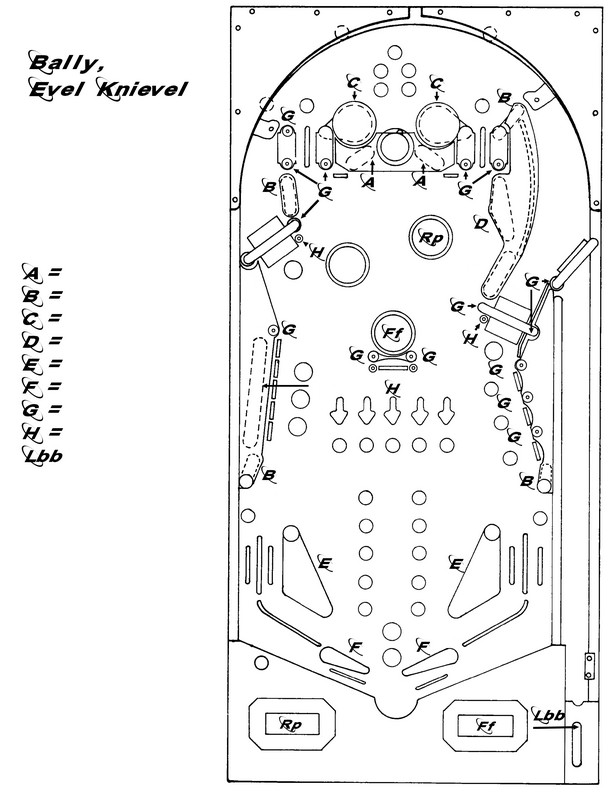

    Un exemple des plans fournis par Restorpinball

    [​IMG]

    Image en guise de présentation, tronquée, bien pour évidence, protégeant la copie de mon travail ...
    En plus au verso vous avez ce cercle de taille


    © David
    © FF et RP
    Origine le 17-09-2011
    Révision I le 05-02-2012
    Révision II le 12-02-2012
