Bonjour,
Après vous avoir ennuyé avec mon Torpedo, je varie les plaisirs... Donc un Spring Break. Pas d'éclairage du plateau (sous les décors). En revanche, éclairage sous le plateau. Est-ce un pb de fusible ?
Par ailleurs, les cibles ne descendent pas.
Si quelqu'un peut m'éclairer. MercI


Couin

Palmus Modératus
Membre du personnel
Moderatator
Eclairage plateau : Contrôle le fusible F6 PLAYBOARD ILLUMINATION en le sortant de son support et en le mesurant à l'ohm-mètre. (6,3 Amp lent)

Cibles : Contrôle le fusible F11 sous le plateau (1 Amp lent).


fLaShZ

Membres
Membre FF
bians22 a dit:
Par ailleurs, les cibles ne descendent pas.
Couin a dit:
Cibles : Contrôle le fusible F11 sous le plateau (1 Amp lent).
Apprends a lire, gold wings :lol:
hihi

Bon pour les cibles, si elles ne descendent pas, c'est que tu as un probleme mecanique.
Si aucune ne descend, c'est que la partie metalique avec le plongeur ne retombe pas.... ca sent la bobine cramee :p
Il faudrait que tu sois plus precis ;)


David

Big Boos
Membre du personnel
Big Boos
bien dit pour le bloc de cibles

Souvent il se peut que l'ensemble mécanique soit grippé de par un support de bobine plié ou alors une bobine fondue


Couin

Palmus Modératus
Membre du personnel
Moderatator
Oups, lu trop vite :p

B

bians22

Non Membre
Bonjour.
Merci à tous pour vos pistes de reflexion
En fait aucune rangee de cibles ne fonctionnent. Mais la cerise sur le gateau : je l'allume, les tests se font. JE le laisse allumé. Le téléphone sonne (je vous raconte ma vie), la conversation se prolonge... Quand je reviens, une odeur de brulé... Une des cartes a pris le chaud au niveau d'un regulateur... Photo à venir. Je vous tiens au courant :)rolleyes:).


fLaShZ

Membres
Membre FF
Je pense que tu parles d'un des gros transistors sur la carte driver....
Transistor hs surement, + bobine, + fusible a voir....

B

bians22

Non Membre
Tout à fait. Celui qui est situé en haut à gauche. Donc vérif complète.:/


David

Big Boos
Membre du personnel
Big Boos
On pourrait voir en image stp

Car je te dirais bien refait la connectique de masse autour du transfo (les plaquettes collectrices, des fils blancs si tu veux, à ressouder en ayant démonter les cartes fixées sur le transfo et en ayant pris soin de vérifier le bon serrage des vis)

B

bians22

Non Membre
Bonjour,
Voici les photos...:rolleyes:

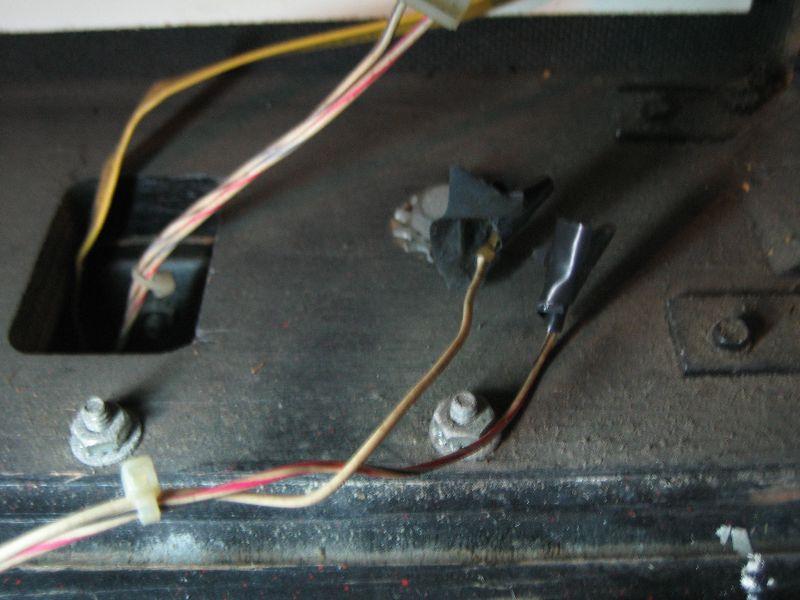

Par ailleurs, vérifiant le câblage, voici ce que j'ai trouvé.


Merci pour vos réponses éclairées !


David

Big Boos
Membre du personnel
Big Boos
Bon si le transistor sur la driver à cuit comme là, il faudra refaire la driver correctement avec ma modif de fiabilisation TO3 et aussi les connecteurs de masses.

Tout viens de là

En tous cas Driver à dépanner à coup sur

Sinon les deux fils pendouillant ne serait ce pas ceux du haut parleur de droite ?


Couin

Palmus Modératus
Membre du personnel
Moderatator
C'est bien les fils du HP si on en suit les couleurs par contre, il n'y en a pas à droite sur un Spring Pouet :p

B

bians22

Non Membre
Merci messieurs les spécialistes. Je vais donc prendre les mesures qui s'imposent.
En revanche, les deux fils proviennent d'un connecteur branché au cablage du plateau.


David

Big Boos
Membre du personnel
Big Boos
Ah alors il faut vérifier au manuel ou alors avec un jeu ouvert (il y en a ici qui en ont des Spring Pouet :D :lol: )


Couin

Palmus Modératus
Membre du personnel
Moderatator
Tu es certain que ca vient du plateau et non de la caisse (notament du HP de fond de caisse) ?
Car Noir Rouge Rouge = code 022 et blanc = code 9, et si on regarde sur le manuel, 9 et 022, c'est le HP du fronton. Page 34 sur me manuel.
Dis nous ce que tu trouves au bout de ces 2 fils.

M

mk2

Non Membre
David a dit:
On pourrait voir en image stp

Car je te dirais bien refait la connectique de masse autour du transfo (les plaquettes collectrices, des fils blancs si tu veux, à ressouder en ayant démonter les cartes fixées sur le transfo et en ayant pris soin de vérifier le bon serrage des vis)
Ca m'est arrivé sur mon HHeat , soudures sèches sur les petites plaquettes , et pas de continuité :/...............c'est comme" MARS" , un coup de fer et ca repart....hou hou :p

B

bians22

Non Membre
Bonjour,
Question de débutant... La carte driver a servi de radiateur dans le garage. Elle a vraiment pris un coup de chaud. Par ailleurs, j'ai remarqué que les cibles ne descendaient pas. N'y-a-t-il pas une relation, à savoir que les bobines maintiendraient en permanence les cibles en position haute, ce qui n'est pas vraiment leur rôle ? Voila l'idée du matin !:p

Merci pour vos commentaires.

M

mk2

Non Membre
Quand le flipper est eteind, si tu ne peux descendre les cibles manuellement , comme t'as dit Flashz , c'est que la bobine a pu bruler, avec surement le fourreau aussi, ce qui empeche le plongeur de coulisser.

si c'est juste quand le flip est allumé, c'est que les bobinessont commandées par la driver , et la risque de cramer les bobines.

B

bians22

Non Membre
Merci pour la réponse. Donc manuellement pas de problème : les différentes rangées descendent. En revanche, une fois allumé, plus de descente. Ma carte Driver est donc partie en soins intensifs chez un certain David...

M

mk2

Non Membre
Vu qu'apparement tes bobines sont sollicités en permanence par ta driver,en attendant ta carte , moi je verifierai leurs valeurs pour voir si elles ont souffert....mais c'est mon avis, j'suis pas pro :p

http://www.flipperfrance.com/ARTICLES/Testons_les_bobines.htm

http://www.flipperfrance.com/ARTICLES/Valeur_Ohmique_bobines.htm
