Resolu Space Shuttle branchement Navette

Manu44

Membres
Membre FF
Bonjour,
Lorsque j’ai récupérés mon Space Shuttle la Navette était démonté et un fil pendait sous le plateau
Je me demande donc si celui-ci va sur la Navette pour un éclairage peut-être..?

si quelqu’un peut m’aider...
Merci


Dernière édition par un modérateur:
Rien a voir avec ton sujet car je n'ai pas la dispo pour te le dire

Mais le plateau, il a été refait car je vois aucunes traces
Un vynil collé ?
Tu peux nous en dire plus ?

Au fait quelles sont les couleurs précises de tes deux fils là ?

Mais le plateau, il a été refait car je vois aucunes traces
Un vynil collé ?
Oui un Overlay.
Ci dessous : photo du plateau avant


Au fait quelles sont les couleurs précises de tes deux fils là ?
Fils : 1 blanc 1 verts et bleu

La Navette n’était pas présente quand j’ai acheté le flipper et les fils n’arrivaient nul part, ils pendouillaient sous le plateau. Il y a visiblement des trous dans le plateau et dans la rampe qui permettent aux fils d’aller jusqu’à la navette , mais je n’ai pas le schéma...


Dernière édition par un modérateur:
Ah oui l'était bien mort avant le plateau
Tu as eu raison là sans discussion possibles

Sinon pour les fils je dirais un contact qui va sur la matrice

Vérifie la couleur STP plus loin de ce fil blanc
Je parierai qu'il a un liseré

A oui bien hs :lol:
Je me suis aidé de l’article de Laurent91.

Voici une autre photo.
Fil blanc arrive sur la flèche rouge
Et le vert bleu , repart sur 2 fils banc et bleu (fléche bleu)


Dernière édition par un modérateur:

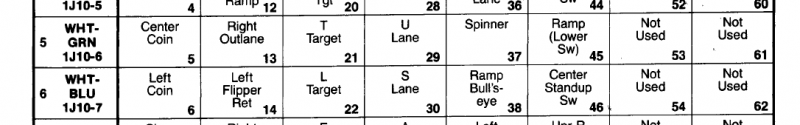

Blanc verts et blanc bleu ...

Pas logique
Un truc va pas là

On va considérer que cela est le blanc bleu la référence (sachant pas ou va ce blanc vert)

Je peux déterminer alors :


Cela se joue ici sur les zones rampes je pense ....

Le switch da rampe non ?

Le switch de la rampe arrive sur un autre connecteur (repéré sur la photo)


Dernière édition par un modérateur:
Ah ce sont des GROS fils en plus
Hum je sais pas plus dire là
Un Flash, hum je sais pas :(

Réponse à l’énigme....
(Merci à un autre propriétaire de Space Shuttle)
Bonne réponse de David : switch de rampe

Impeccable alors :p on peut classer l'affaire :p
