Soucis bootage système 6

[nervousbreakdom]

J'ai refait l'essai sans le connecteur 1J4 memory protect et diagnostic
Pas de changement

J'ai regardé du coté de la porte : pas d'éléments en court-jus.
Tout ce qui devais être isolé à été fait au début que je l'avais rentré
tester au multimètre, le bouton de porte fonctionne bien.

J'ai fait l'essai sans les connecteurs 2J2 & 2J3 switchs sur la driver
mais avec la 1J4 sur la cpu
quand je fais le diagnostique switch : J'ai toujours 1-2-8 fermé en permanence alors qu'ils sont débranchés

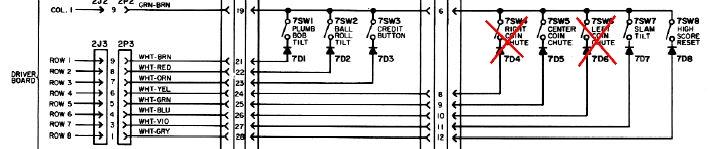

Je viens à l'instant de simplifier la porte en supprimant les chassis des anciens monnayeurs, et j'ai déplacé les boutons de diagnostique que j'ai également vérifié & OK

Tout semble ok de ce coté
D'ailleur je n'ai aucun problème pour manoeuvrer dans les diagnostiques

PAR CONTRE
en regardant de plus près ma carte driver, on voit des traces d'acides sur les pistes
Toute cette partie est un peu noircie



[David]

Aucun acide
Aucun souci
C'est la convection naturelle cela dû aux résistances qui chauffent

Rien a voir

Par contre tes contacts il faut trouver ceux en défaut sur le jeu
Je pense pas un souci driver, sinon ce serait 1-2-3-4-5-6-7-8 ....



[nervousbreakdom]

Je ne devrai pas avoir 1-2-8 allumés si les 2 connecteurs de switch sont pas branchés
Je ne comprends pas çà



[David]

Ah tu les as pas de branchés et tu as quant bien même ceux là de "lus"

Alors là oui défaut dans la matrice à contacts

4049 ou le PIA
Là je ne peux pas t'en dire plus ainsi



[nervousbreakdom]

Au regard des 2 faces de la carte:

je dirais que la pia 6821 de la partie switch est d'origine mais regarnie en soudure (mais si j'en crois le schéma çà devrait être une 6820 tout comme les 2 autres)
la 4049 du bas à été remplacé par le passé (on dirai un composants soviétique , çà doit pas casser Igor ! )
Les 2 PIA centrales ont déjà été changées également, ce sont des 6821 (ce qui veut dire déjà des soucis de circuit lampes et solenoid par le passé)

Les résistances :
4.7kohm : dans les tolérances sauf 1 (2.74k)
1K ohm : toutes dans les tolérances
330 ohm : toutes dans les tolérances

donc je vais changer
la résistance
les 2 4049
la pia 6821 pour les sw

Les 7406 peuvent elles être mises hors de cause ou faut il voir à les changer par la même occase



[David]

Si cela te dérange pas les dernières images, tu pourras les remettre car lors du crash celles ci sont perdues



[David]

Bien

Le 4049 du bas à déjà été remplacé

Donc cela annonce bel est bien un souci de matrice

Ce qui veut surtout dire --> tu as un souci sur le jeu ! Le plateau ou autre qui fait que le 4049 dégage
Il faudra trouver cette cause, sinon cela perdurera et fera peut être plus de dégats
