remise en route d'un panthera

[dinky18]

bon voila je commence par le premier enfin surtout celui qui je pense a le moins de chose à faire.
déjà il faut que je remets un interrupteur de caisse, est ce que quelqu'un qui aurait le même pourrais me faire une photo de l’interrupteur avec la position et couleur des fils.
j'ai lancé ma commande chez le site partenaire , j'en ai profité pour commander un jeu de caoutchoucs pour le prochain, un kiss.



[jack22]

pour ton bouton d'alimentation

par precaution demande a david

http://www.restorpinball.com/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=2823&category_id=31&option=com_virtuemart&Itemid=54



[David]

Tu as le câblage encore de bien mis sur l'ancien ?

Si oui les fils d'entrées sotn câblés droit tout comme la sortie

Soit a gauche ou à droite tu as les E/S pour chacun des fils

Jamais les croiser
L'interrupteur que tu auras sera de type droit aussi
Soit la broche de gauche sera l'entrée et toujours à gauche, tu auras la sortie

Espérant être clair



[David]

PS> Rp n'est pas le site partenaire, c'est en fait moi même dans les deux cas



[dinky18]

malheureusement david , l'ancien n'est plus dessus d'où ma demande .



[David]

Ah oki


Alors il faudra bien suivre le manuel
Cas échéant quant tu as l'interrupteur on te guidera
Prends des photos alors et aussi représente bien les couleurs des fils !
Super important



[dinky18]

ok dès que j'ai ma commande, je fais des photos.



[dinky18]

ayé reçu ma commande , je vous fais les photos fin de journée pour savoir où je soude mes fils



[dinky18]

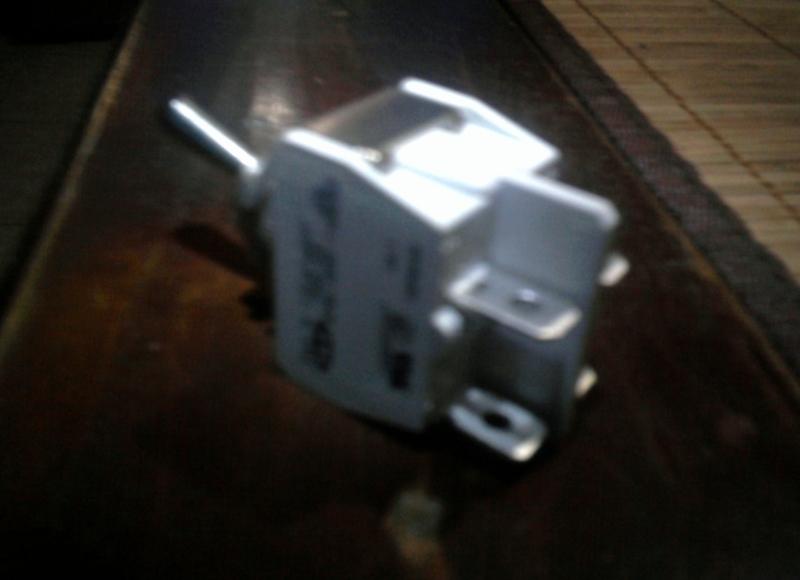

alors voila une photo du contacteur de caisse

pour les fils j'ai 1 blanc/vert, 1 blanc/jaune et enfin 4 blanc/violet
ma question je branche ça comment ?



[dinky18]

euh... personne à une idée ? , je prouve pas sur le schema



[Casa51]

Salut

C'est à la page 21 du manuel papier.



[flipper95]

Bonjour ..C'est bien la photo de l'inter mais ça ne nous donne pas la couleur de tes fils..



[dinky18]

flipper95 : ben si j'ai écris sous la photo
casa51 : je regarde ça en rentrant



[jmi-x]

Bonjour ..C'est bien la photo de l'inter mais ça ne nous donne pas la couleur de tes fils..

999 messages!! ça se fete!!



[quentinvip]

Bonjour ..C'est bien la photo de l'inter mais ça ne nous donne pas la couleur de tes fils..

999 messages!! ça se fete!!

Buvons , buvons !! joke



[dinky18]

alors , vu sur le plan , j'ai pas tout à fait les même fils. j'ai 4 violet qui arrive 1 jaune et un vert .
et sur l'interupteur j'ai 4 cosse marquées a1 a2 b4 b6.



[dinky18]

alors j'ai mieux regarder 2 fils violet 2 violet gris un jaune 1vert gris



[dinky18]

david tu aurais une idée comment brancher sur l'interupteur ?



[David]

Un jaune 1 vert gris

Là cela n'est pas logique

Montre voir

Le dirais bien un fil Vert dans la masse et un liseré jaune

Précise nous et avec une photo (pas floue stp)

Sinon l'erreur viendra vite



[dinky18]

voici les couleur de fils

le vert et jaune , ça je sais c'est la masse
le vert , d'apres la doc viendraient du filtre
les violet farais la repartition
mais les deux violet et gris ....et pas mieux pour le jaune

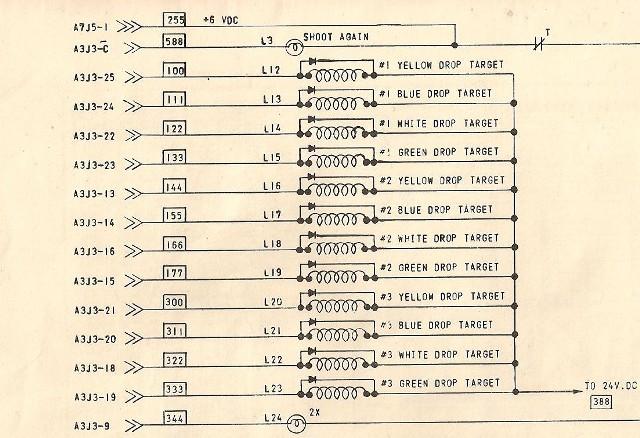

je sais ce soir photos du schéma de la doc et des fils.
