Remise en route Data east Time Machine

[flex]

Bonjour, 9

Comme je remet en route mon flipp qui est a l’arrêt depuis au moins 20 ans j'aurais besoin de vos avis.
Et avant de rebrancher ma cpu et ma ppb qui sortent juste de chez le réparateur, je voudrais être sur de mon alim.

Tout d'abord j'ai tester le transfo et il délivre bien les bonnes tension.

Maintenant la carte d'alim

Tout d'abord les 2 fusibles F1 et F2 sont hs(7a 250v).

Le gros condensateur C4 est exploser a un bout.

J'ai changer les fusibles, et rebranché que CN9,CN2et CN1

Je mesure tp1 4.95V
tp3 9.95V
tp4 -15.80 V


Pensez vous que ces valeurs sont bonne? alors que la doc dit tp3 12v et tp4 -12V.

Pensez vous que c'est le condensateur hs qui influx sur ses valeurs?

J'ai regarder su RP mais pas trouvé le même condensateur, puis-je en commander un d'une capacité inférieur mais avec la même tension vu qu'il ne sert que "d'anti parasite"

Merci de vos reponses



[flex]

Petite info j'ai testé les diodes (sans les dessouder) seul la d1 est passante dans les deux sens. donc elle est morte?
Les transistor sont tous ok (sans les dessouder).



[flex]

Petite info j'ai testé les diodes (sans les dessouder) seul la d1( a coté du relais) est passante dans les deux sens. donc elle est morte?
Les transistor sont tous ok (sans les dessouder).



[David]

LE condensateur est foutu
Il a fuis à ce que je vois le tout gros

Remplace le par un de 22.000 µF Snap Inn 25 V
Tu soudes deux fils et le fixe par un collier à serrage rapide



[flex]

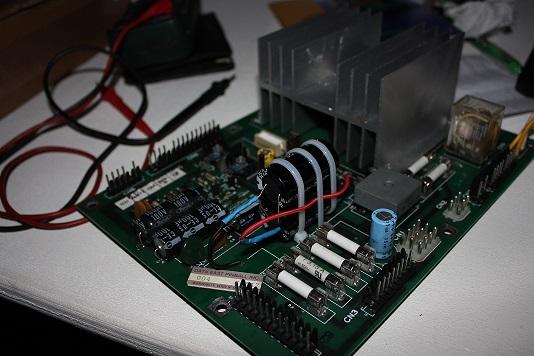

Bon je viens de changer le condensateur par 2 condo de 10000mf soit 20000mf.
Voila une petite photo du montage.

Je peux les laisser comme ça, cela ne risque pas de ''chauffer'' la carte?
Ou alors faut il que je perce la carte et les montent a la verticale?



Merci d'avance.

Au passage merci David pour la rapidité des envois sur RP



[David]

Non un condensateur ne chauffe pas
C'est juste pas très "joli" au sens implantation
Le reste cela ira bien



[flex]

Ok, je m'en vais tester ça cette aprem et voir si cela change les mesures de tension faite précédemment.

Merci



[flex]

Bonsoir

Alors je viens de remettre la cpu et la ppb dans le flip, forcement ça marche toujours pas!!
Donc voici les résultats si quelqu'un a une idée...

A la mise sous tension j'ai:
Led 5v "allumée"
2 flash sur la led Pia puis elle s'eteind
Led blanking "allumée"(apres les 2 flash de la led Pia)

Les lumières du plateau et de la back glass fonctionnent
Le son fonctionne
Le mode démo s'enclenche si je touche a rien
Quand j’appuie sur le bouton start ça me dis"insert coin" si je met une pièce il ne se passe rien.
Je n'ai pas d'affichage sur les afficheurs

+5v ok
12v 0k (13.4v)
-12 ok (-10.5v)
+100 ok
- 100 je n'en ai que (65v)



[flex]

cela va de soit je n'ai pas les afficheurs qui fonctionnent



[David]

Tu n'as pas de piles sur la carte ?
Tu ne dois pas voir ce qui est affiché non plus ?

Il faudrait déjà vérifier ce qu'il te dit .

Règle le soucis de la Haute tension avant



[flex]

Si les piles de la cpu ont était remplacé par une pile de 3.6v.

Quand a cette question : Tu ne dois pas voir ce qui est affiché non plus?

Si tu parle des afficheur, non y'a rien d'afficher
Si tu parle des messages sur mon poste non je ne vois rien a par tes réponses .

" il faudrait déjà vérifier ce qu'il te dit?" Mais qui ça, je ne vois rien?

Pour la haute tension ok.



[David]

Sur les afficheurs, il te donnera certainement un message

Soit commence par solutionner la haute tension



[flex]

Ok merci .

Je viens de re tester la carte alim( juste avec cn1 connecter)

En fait sur cn5 des que j'allume le flip je suis a -95v et cela chute tout doucement a -65v .
Le +100 et ok (ne chute pas)

le fusible f3 a sauté une fois.

Une idée du ou des composant défectueux?

merci encore



[flex]

Je viens de dessouder la résistance r9 elle est coupée, je vais en chercher une autre et je ressaye.



[David]

Ah classique la 39 K

Cela va marcher



[flex]

Alors, j'ai changé la résistance de 39k et après la mise en tension il y a eu un flash entre les deux resistances de 39k ooOOOoo

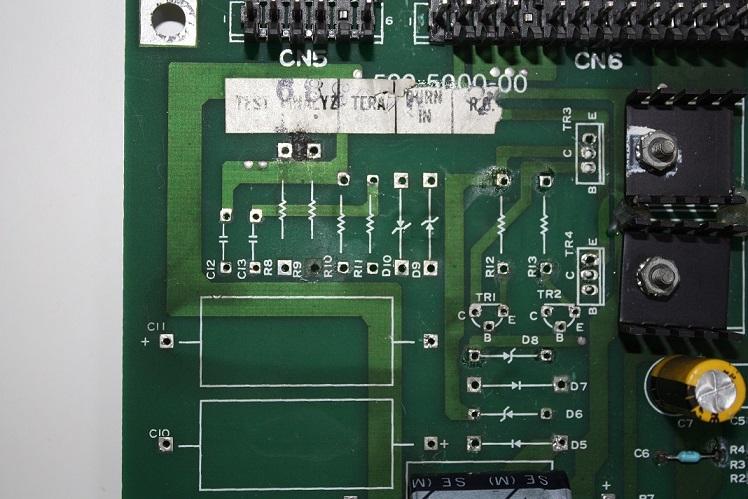

Donc j'ai décidé de refaire toute la partie régulation du 100v / -100v viviv (transistors,diodes, resistances ...)

Voila l'avancement des travaux!



[David]

Heu
Montre voir l'état de la carte régulation, stp, photo en macro de la zone



[flex]

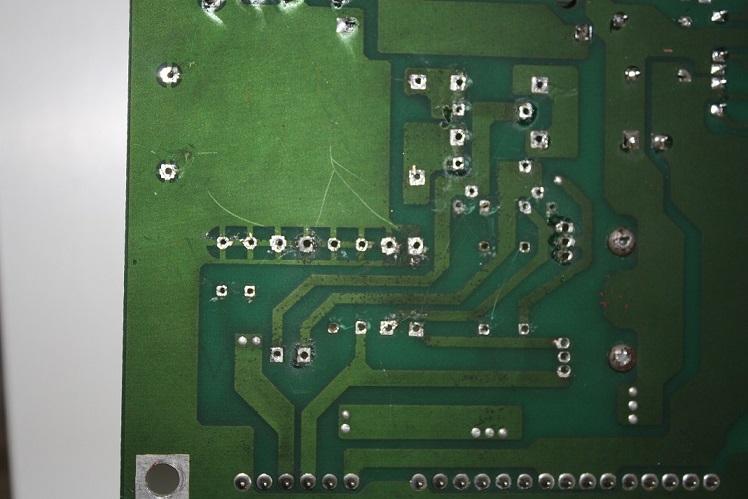

Alors voila.

Je précise que la résistance que j'ai changé était bien une 39k et qu'elle était bien en place sur la carte (elle ne touché pas l'autre, ni les soudures).

J'ai vérifier les pistes elle sont toutes ok.

Quand au quelques pastilles(2) qui manquent c'est ma faute, j'ai rien trouvé de mieux que de faire passer la panne du fer dedans pour déboucher le trou. marrto
Ca marche bien sauf que la panne du fer étant conique la pastille viens avec quand on retire le fer.

ca ma servi de leçon.



[David]

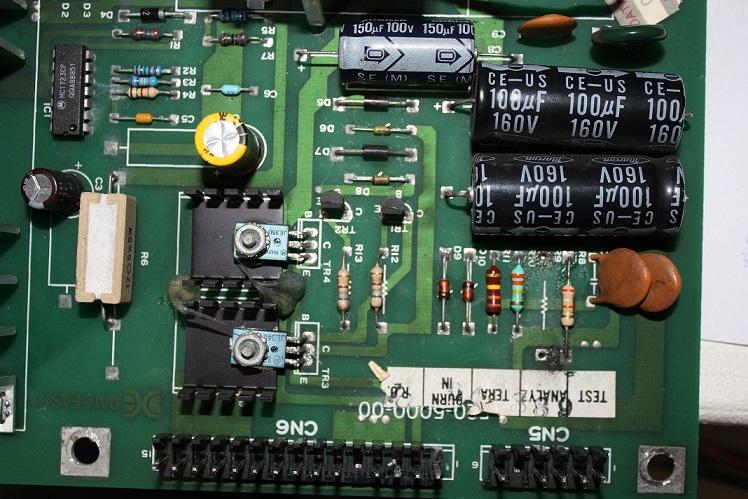

Mon conseil, change C3.... Il a fuit on voit le LM723 qui a pris une claque acide.



[flex]

Merci j'avais pas vu,

Donc voici l'avancement des travaux...

-C3 changé,
-Problème de connectique du monnayer résolu,
-Fusible f1 qui ne saute plus (douille en cours circuit)
- Rattrapage du jeux des switch des bumper (plus reactif)


Il me reste plus que les afficheurs a faire fonctionner (en attente de composant)

Sinon le flip marche a merveille

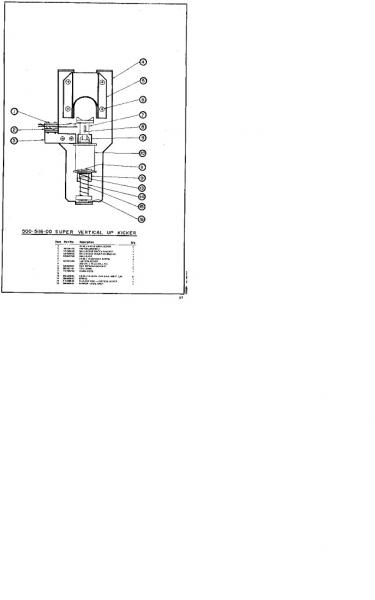

J'ai cependant un petit souci sur l’éjecteur vertical il me manque la piece n°7

Cela marche quand même mais des fois il y a des ratés...

C'est bien cela qu'il faut que je commande http://www.restorpinball.com/index....ategory_id=11&option=com_virtuemart&Itemid=54 avec http://www.restorpinball.com/index....ategory_id=11&option=com_virtuemart&Itemid=54 et http://www.restorpinball.com/index....ategory_id=16&option=com_virtuemart&Itemid=54

Sur le schéma il n'y a pas de ressort sous la coupelle... en faut il un?

Merci pour les conseils...

Cordialement
