Bonjour à tous,

Je me suis lancé dans la réfection d'un totem remisé depuis plus de 25 ans.

La CPU était très touchée, j'ai donc après nettoyage changé tous les composants du bas (support), CI et résistances. J'ai changé les molex de J5,6,7 et A3 J1 et vérifié tous les autres connecteurs et changé les fusibles par ceux indiqués d'origine et viré la pile.

Vérification des tensions : OK et vérification driver OK après changement de quelques transistors Q25,29, 31.
Vérifications de la continuité des connecteurs et des pistes : OK

A la première mise en route, les afficheurs se sont allumés puis plus rien. Après vérification, j'avais perdu le -12 volts.
Après changement du 7912, toutes les tensions OK , remise en route pas d'afficheurs et pas de lumière plateau, les relais T et Q restent activés. et Z8 chauffe chauffe jusqu'à se boursoufler et entraîner avec lui le support. J'ai changé Z8 mais il recommence à donner du chaud.

L'examen montre qu'il s'agit des pattes 4 et 5 du CI je pense plutôt à la 4.

Je soupçonne, peut-être à tort, un circuit à 42 pattes genre U5.

Avez-vous d'autres avis, ils seront les bienvenus.

Je m'en remets aux spécialistes si vous avez des idées n'hésitez pas.

Merci d'avance

Cordialement.


David

Big Boos
Membre du personnel
Big Boos
Montre voir un peu autour de Z8


rusky

Membres
Membre FF
Bonjour à tous,

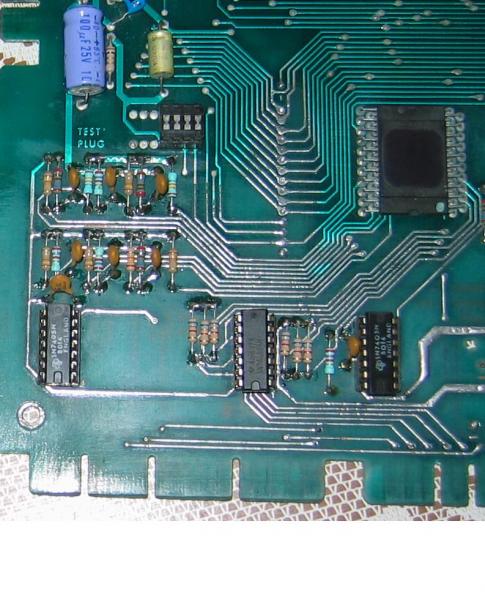

Voici un plan rapproché de Z8.

David, tu penserais à un courtjus sur les pistes?

On ne sait jamais bien que j'ai vérifié...

Merci d'avance.


David

Big Boos
Membre du personnel
Big Boos
Un court circuit est possible mais le A1752 n'en est pas la faute, enfin j'ai jamais vu cela

Sinon tu as essayé de démarrer sans les connecteurs de plateau ?
Juste l'alim et les afficheurs ?

Si là aussi cela bouillonne tu as bien un court circuit


rusky

Membres
Membre FF
OK,
Avec A1J5 déconnecté, le plateau s'allume mais pas d'afficheurs.
Avec seulement l'alim et les afficheurs, le plateau s'allume mais pas d'afficheurs.

J'ai surement un problème dès l'allumage qui laisse activé les deux relais Q et T, qui empêche le plateau de s'allumer et qui fait chauffer Z8. J'ai revérifié les fils des connecteurs A1J5 et A3J1, rien d'anormal, idem A1J6.

Lorsque les deux relais sont activés si je force le tilt, le plateau s'allume.

Je pensais à un problème d'un U parce que les pannes se succèdent de manière très erratique mais rien n'est moins sûr..

D'abord le -12 qui saute après allumage des afficheurs ensuite seulement 2 afficheurs puis ensuite plus d'allumage plateau, relais constamment activés et Z8 qui chauffe.

Peut-être au niveau de la temporisation de départ....Qu'en penses-tu?


rusky

Membres
Membre FF
Penses-tu que si je m'étais gouré dans le branchement des fils de la rampe du slam et du tilt je pourrais avoir ce pbm?


David

Big Boos
Membre du personnel
Big Boos
Le Slam et le Tilt si tu as mis du 6VAC dessus oui surement
Le TTL aime pas du tout cela

Par contre le fait que le -12 est absent et que cela crâme sucitte un soucis de connectique ou alors de tension ou d'un court circuit

Ce que j'aurais besoin de savoir quant tu auras sollutionner le problème de 12 V si tu as les afficheurs qui font des vagues de 000OOOOO000


rusky

Membres
Membre FF
Ok David, mais c'est après avoir rétabli le -12 volts que j'ai les relais Q et T activés, plus de lumière plateau et Z8 qui fait des siennes.

Merci pour ton aide.

Cordialemen,t.


David

Big Boos
Membre du personnel
Big Boos
Tu as du le griller alors en manipulant
