Redemarrage d'un bally Harlem Globe Trotters

[Dj Ultimate]

Bonjour à tous,
un ami viens de me confier un flipper qui était dans sa cave, un Harlem
Mais dés le départ c'est le drame, aucune tension sur TP1,TP2...
Je viens de tester les ponts de diode et seul br2 semble ok...
Je me demandais si cela ne pouvais pas venir du transfo car juste avec br2 je devrais trouver des valeurs sur tp2 au moins...??
J'espère que ce n'est pas le transfo....
merci pour votre aide !



[David]

Quasiment jamais en faut le transformateur

Toujours en faute :
Supports fusibles
Connecteurs
Pont à diodes



[Dj Ultimate]

mon fusible général avait pété...marrto
mes tensions

TP1 +5.4 moi 5.45
TP2 +230 moi 178.2
TP3 +11.9 moi 12.88
TP4 +7.3 vac moi 5.45
TP5 +43 moi 44.3

noeil



[lolo indi]

Bsr à tous,alors moi j'ai la poisse:un time warp essayé et acheté,arrivé à la maison le transfo est parti en fumée au bout de 5 mns!
remplacé et c'est reparti.
quelques choses à revoir mais je peux jouer.



[David]

mon fusible général avait pété...marrto
mes tensions

TP1 +5.4 moi 5.45
TP2 +230 moi 178.2
TP3 +11.9 moi 12.88
TP4 +7.3 vac moi 5.45
TP5 +43 moi 44.3

noeil

Défaut de connectique J3 sur la carte driver et ou défaut connectique sur la carte redressement



[Dj Ultimate]

toutes les cartes son enlevées...
va falloir que je me penche sur la carte de redressement et suivre ton article à la loupe !
les rivets me font un peu peur sur ce que j'ai pu lire de ton expérience...
bref je vais commander des ponts de diode et refaire la connectique avec le transfo car c'est pas jojo du tout !



[David]

OUi cela fera du bien de refaire l'alim avec les ponts !



[Dj Ultimate]

Bon je viens de changer les ponts de diode
Voici mes mesures

Sur la carte de redressement :

TP1 5.47
TP2 246
TP3 16.45
TP4 6.65
TP5 44.4



sur la solenoid

TP1 5.29
TP2 182
TP3 5.15
TP4 249
TP5 16.45
TP6 5.14
TP7 5.14

est ce que ces valeurs sont bonnes ? puis je continuer à remettre les cartes, son et cpu ? j'ai un gros doute sur le TP3 de la carte de redressement...les autres valeurs semblent correct...



[Dj Ultimate]

je viens d'enlever le fusible F3 pour le vérifier,il est ok le porte fisible aussi, je redemarre le flip et boom le fusible F4 viens de griller !!???



[Dj Ultimate]

changé par un 3amp ça remarche (c'était un 2.5)
mais toujours mon problème sur TP3...



[David]

Non a vide cela peut être normal
Je ne vois pas de soucis

Le fusible du transformateur est un 3 Amp retardé, des fois il faut 4



[Dj Ultimate]

j'ai rebranché les cartes
pas d'afficheur (legère lumière en bas) et led fixe sur la mpu
seul les ampoules en bas à droite (une rangée) du plateau s'allument et une partie du fronton (toutes sauf celles en dessous des afficheurs)
je ne sais pas par ou commencer, en sachant que j'ai désoxyder la cpu et refait certaines pistes.
que puis je faire ?
merci à tous



[David]

Si la cpu est plantée, ni afficheur, ni lampes commandées marcheront
Soit il te faut déjà voir pour la cpu



[chris91]

Oui,
CPU Led Fixe = oscillateur HS ou 6802 HS ou pistes bouffées.......



[Dj Ultimate]

bon la carte redémarre !! 7 flashs les afficheurs le jeu fonctionne...
il me reste encore quelques problèmes cependant
1 pas de sons même en touchant les potards, ça crachouille dans le haut parleur mais rien...
je n'ai qu'une partie des lampes qui s'allument sur le plateau, celles à droite, à gauche rien !?? idem pour celles juste en dessous des afficheurs (qui sont par 2) j'ai testé la masse elle est bonne partout
le double flipper à été bidouillé et il ne fonctionne pas ! si une âme charitable pouvait me faire une photo du sien ce serai super car je ne pige pas le câblage ainsi que du slam tilt (a gauche dans la caisse la ou est la boule)
merci à tous !!



[philpercu]

Bonsoir DJ Ultimate,

Ben dit donc, il y a du monde qui retape un Harlem en ce moment !

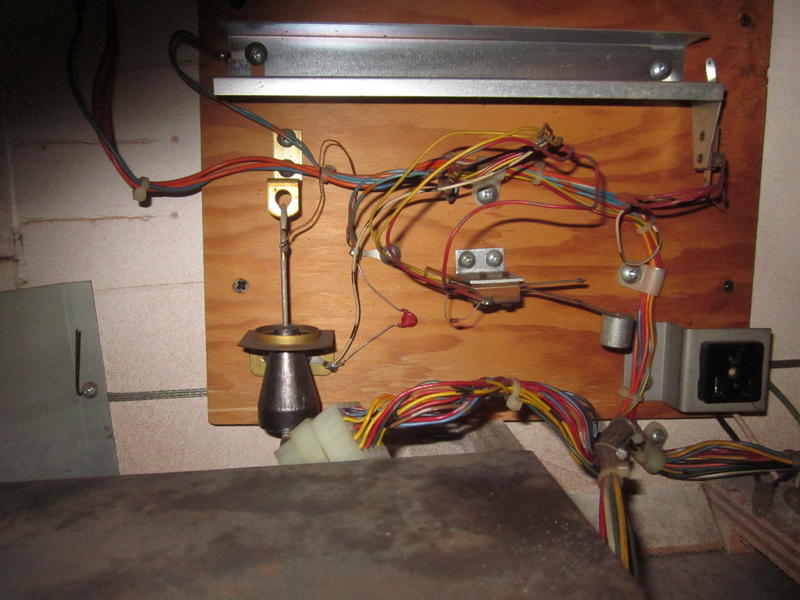

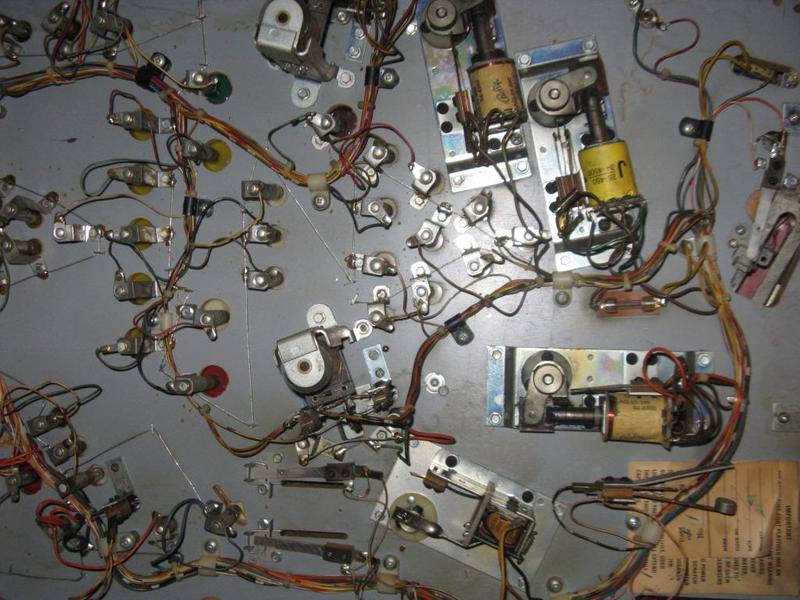

Si cela peut t'aider, ci dessous des photos du slam tilt et des batteurs (sous le plateau) du mien.

Dis moi si tu veux plus de détails

Bon courage !



[Harlem Globetrotter 77]

Et le miens , part contre je m’aperçois qu'il manque la bille dans le rail marrto



[Dj Ultimate]

merci pour vos photos, j'ai du mal à voir surtout les batteurs, voici les miennes... n'hésitez pas à me dire si un truc ne colle pas !!



[philpercu]

Bonjour Harlem,

Les "boules" ...il te manque la bille ! (facile celle là) ... mdr

Bonjour DJ Ultimate,

Difficile de voir seulement sur des photos ...
Quels sont les symptômes que tu observe pour dire que ton tilt et tes batteurs ne fonctionnent pas correctement ? Cela aidera sûrement les experts de ce forum .

Dans l'entre temps, j'essaye quand même de comparer nos photos vivi



[Dj Ultimate]

et pour mon GI moitié allumé j'ai beau regarder les connecteurs je vois pas :-(
