    Une résistance mémoire à couper sur Sys1 de Gottlieb ?

    1) Le but ?

    Ce tout petit article à pour but de réduire la consommation de l'ensemble Reset, détecteur de tension et Ram (ainsi que ses portes inverseuses.

    2) Erreur de conception ?

    Oui il y a eu erreur
    La preuve sur ces deux Cpu vous verrez la résistance qui n'existe plus sur la seconde version de Cpu Sys1 de Gottlieb

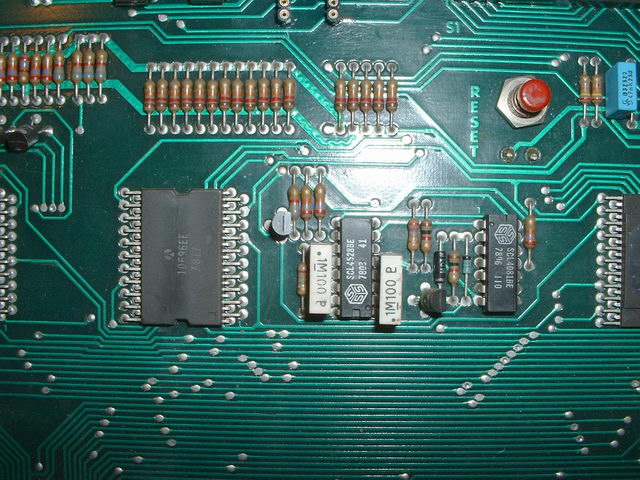

    3) Type de Cpu non corrigée.

    [​IMG]

    Regardez juste à droite du transistor de RESET les trois résistances sont présentes.

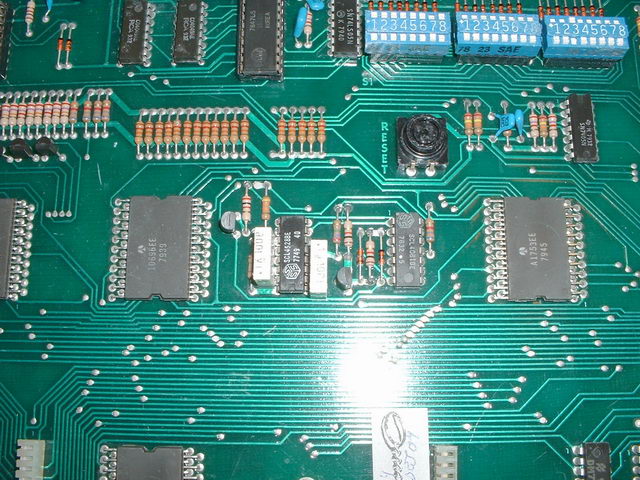

    3) Type de Cpu corrigée.

    [​IMG]

    Regardez juste à droite du transistor de RESET et entre les deux résistances il y a un vide.

    4) Votre travail ?

    Simple
    Si vous avez une Cpu avec cette résistance, coupez la simplement avec une pince coupante. Pas la peine de dessouder

    Cela soulagera la consommation
    Ainsi une simple pile au Lithium ira sans aucuns soucis

    Sinon la décharge de la pile ou de l'accumulateur sera rapide

    5) Conclusion :

    Vite fait mais bien fait

    Faites cela et cela n'en sera que mieux
    Ainsi moins de temps en charge et plus de temps en mémoire.

    Bon flippp


    © David
    © FF et Rp
    Le 05-02-2009
