    Réparer Les Pattes d’un circuit intégré

    [​IMG]

    1) Voyons cela de près

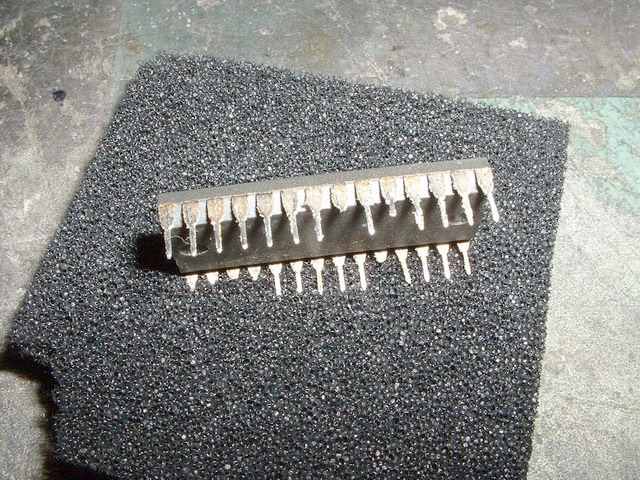

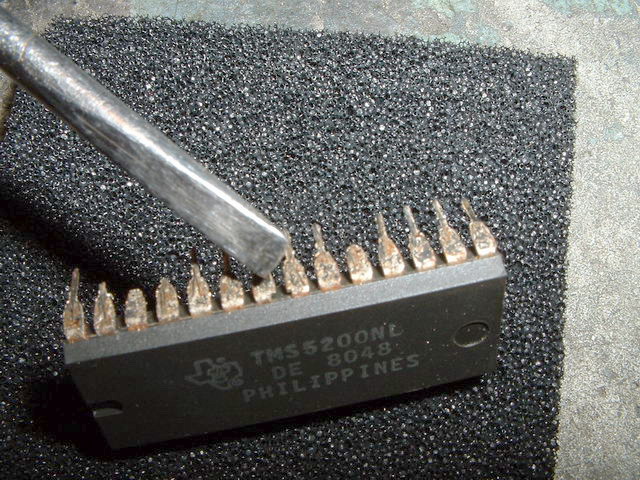

    Voilà un peu le genre de problème ….

    [​IMG]

    Non seulement l’oxydation , mais en plus un fragilité accrue sur les pattes des composants
    Les marques qui en souffrent le plus sont les Bally

    Les PIAS, les Proms et ou aussi les Vocoder
    Pourquoi, sûrement du à la qualité des broches en FER simplement recouvertes d’étain ou alors de Rhodium

    2) Comment refaire cela, et si oui ou si non ?

    Oui comment, mais avant surtout le coût
    Franchement si c’est un composant de 0 à 8 € cela ne vaut pas bien la peine de s’ennuyer car le temps, la difficulté et aussi l’usage de support et ou fer à souder , fera que cela ne vaut pas la peine, mais au delà , faites le si vous vous en sentez capable

    Je vous rappelle que les composants ont une température de soudage maxi et ce pdt un temps donné .

    3) Brossage

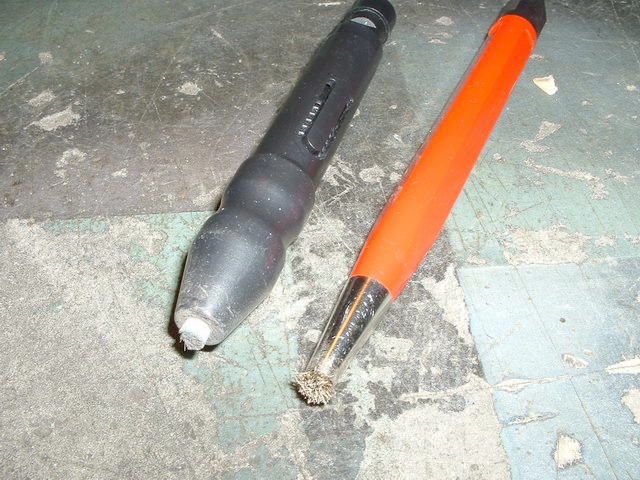

    Oui avant toutes choses, équipez vous d’une brosse stylo ou d’un stylo à fibre de verre ( dispo sur Restorpinball )
    Nettoyez bien
    [​IMG] [​IMG] [​IMG]

    Il faille que cela brille et plus d’oxyde dessus ou un minimum

    4) Préparons le boîtier

    ???

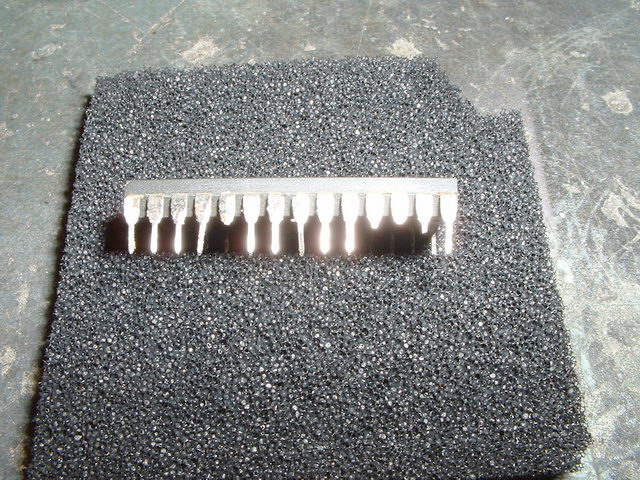

    Oui , comme vous l’avez constatez, les pattes se brisent comme du verre

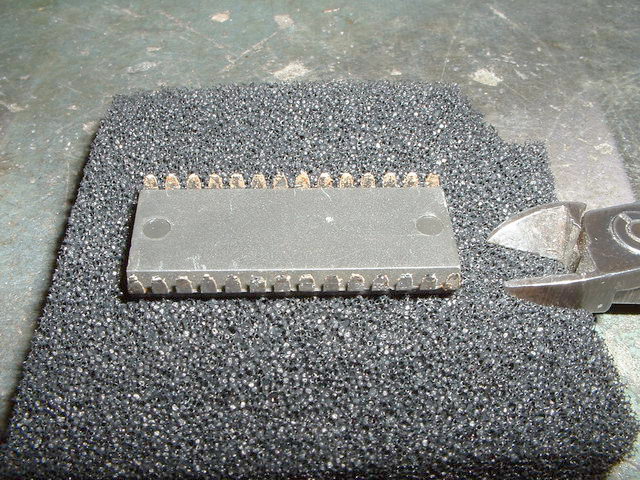

    Soit COUPEZ LES TOUTES….( Pas bien celui là ….) Si ; justement il le faut, pourquoi, simple il ne sert à rien de refaire si on a pas une base saine , sinon on re créera la même situation avec le temps
    [​IMG]

    5) Préparons à la soudure

    Avant de passer à la soudure , il faut vous équiper d’un support de CI ( Circuit Intégré )

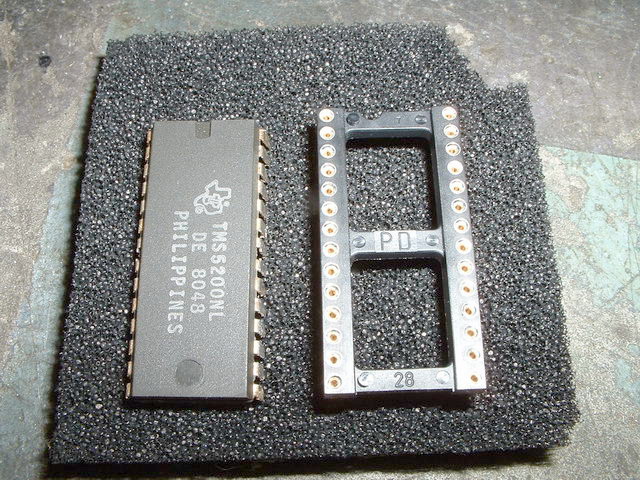

    Choisissez UNIAQUEMENT un TULIPE, pour ce cas de figure car un lyres, ne permettra pas une bonne soudure et aussi l’ancien support acceptera peut être mal les pattes si fines

    [​IMG]

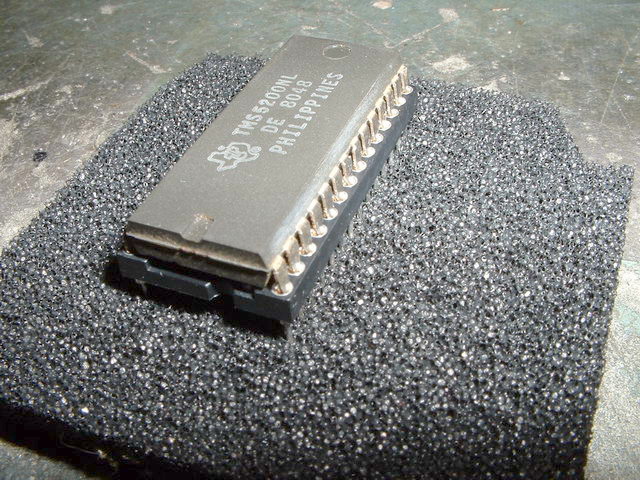

    Positionnez

    [​IMG]

    6) Passons à la soudure

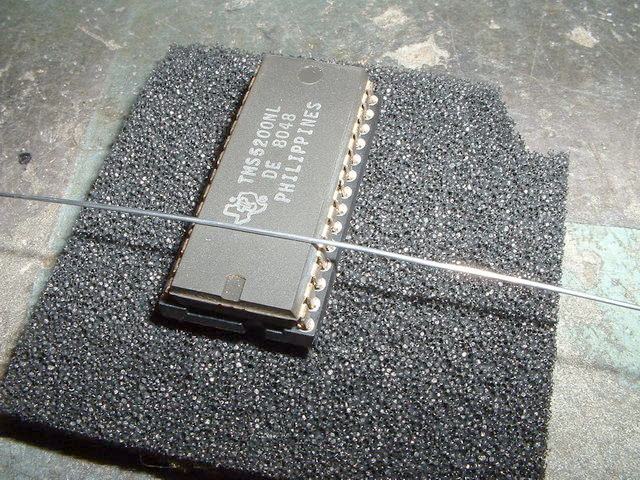

    Déjà avant tout ayez un fil super fin, du 0.6mm

    [​IMG]

    N’essayez pas avec du gros fil, cela fera des pâtés et de gros dégâts

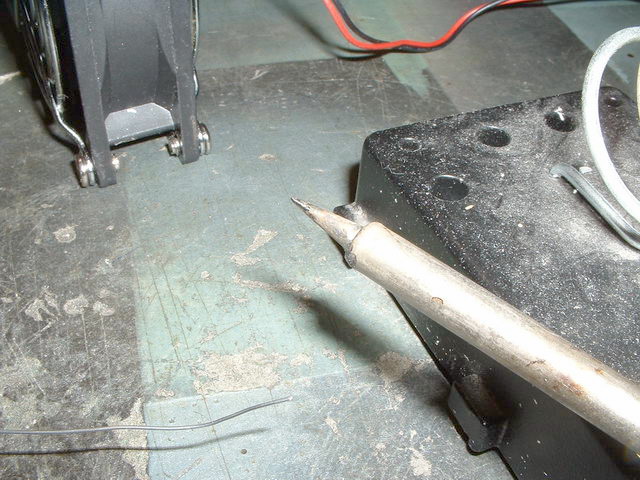

    Sortez votre fer super fin, genre stylo

    [​IMG]

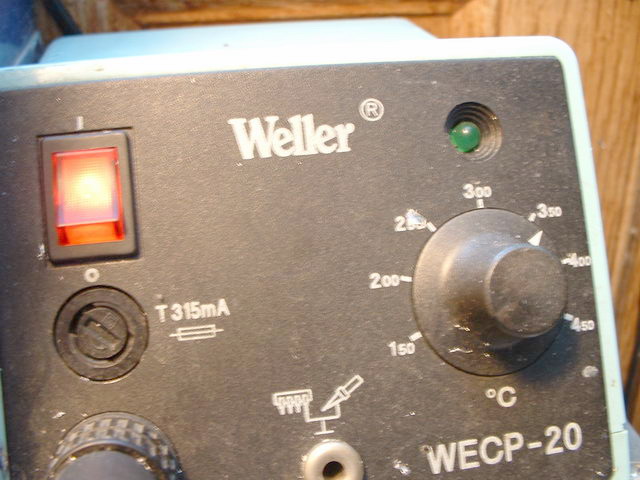

    Mettez cette température

    [​IMG]

    Soudez…

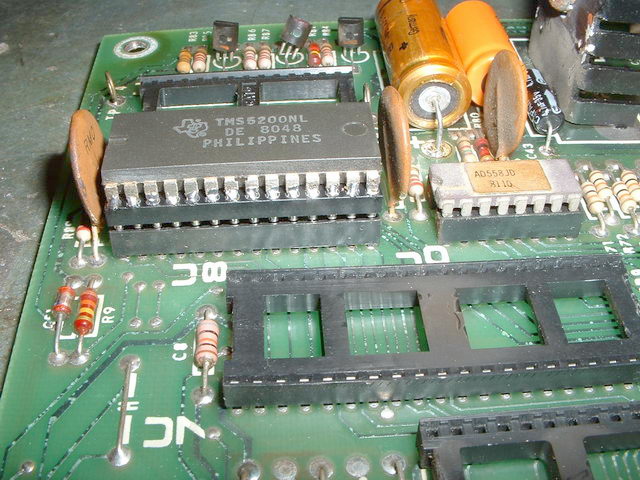

    Voilà ce que cela donne

    [​IMG]

    7) Conclusion

    Il ne vous reste plus qu’à le remonter …

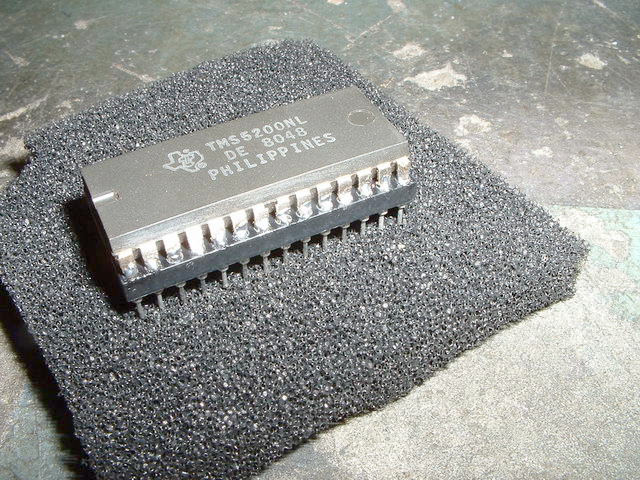

    Et Zou le tour est joué

    [​IMG]



    Bonne soudure et bon Flippp
