Question Réno borne flechettes Diamant (Compumatic)

[Rod]

Bonjour,

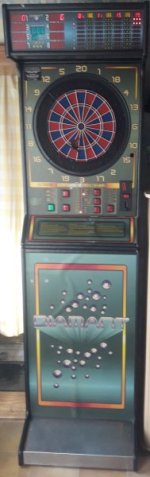

Après des mois d'hésitations et de recherches, j'ai craqué et me suis acheté une borne de fléchettes ^^(voir PJ)
Marque Diamant, carte compumatic, tous les boutons, afficheurs led, sons fonctionnent, elle démarre, le choix des jeux et options semblent OK.
Dans la liste des choses à faire :
- un bel éclat dans l'agglo mélaminé, un peu de mastic et une peinture devrait faire l'affaire
- les deux douilles et ampoules du rétro-éclairage de la cible sont à changer
Un peu plus compliqué :
- certains segments fonctionnent (D15, T13,10,3...) mais la plus part sont HS.
Après avoir lu https://www.flipperfrance.com/threads/jeu-de-fléchette.19428/
Je pense que je dois changer la matrice. Et j'ai besoin de vous ^^ Savez-vous ou je peux trouver ça?
Avez vous des contacts de fournisseurs?
Pensez-vous que ces modèles soient compatibles ? :
https://www.darts-shop.eu/p/1083/diamond-darts-senzor-matrix
https://www.loewendart.de/shop/Matrix-f%C3%BCr-L%C3%B6wen-Dart-und-baugleiche-Modelle-p301855048
- j'ai une erreur "COMPUMATIX MTX 1-02", je ne sais pas d'où ca peut venir …
Si quelqu'un l'a déjà eue? ou a la notice, des schémas, autres…. tout ce qui pourrait m'aider pour identifier la panne
(mais aussi réinitialiser en cours de partie, passer en freeplay, couper le son, etc. …) je suis preneur
- enfin, les autocollants ne sont plus de première jeunesse, vous-pensez que ca se trouve encore ?
(ou alors j'essaye de les réimprimer avec une solution genre Vistaprint??)
Bref, j'ai vu qu'il y avait des balaises sur ce forum, je prend tous les conseils ^^ et j'espère que cette bouteille à la mer trouvera preneur
Merci d'avance



[Rod]

Re bonjour,
-Pate à bois +peinture pour l'éclat achetés.
-Douilles changées (c'est du standard E14, 3€ chez leroy), fusible 2A changé, l'éclairage fonctionne !
- Pour la matrice : Grace au post de Savanis https://www.flipperfrance.com/threads/jeu-de-fléchette.19428/
J'ai compris que la cible envoie du jus sur les pin 3 à 18 et sait quel segment a été touché en fonction de quel pin (1,2,3 ou 4) lui renvoit le jus envoyé ^^
J'ai donc déconnecté ma matrice, lancé une partie et fait avec un fil les court-circuits de toutes les combinaisons.
A chaque shunt, la borne m'affiche le score qui correspond :

	1	2	19	20
3	T8	T5	T13	T17
4	T11	T20	T6	T3
5	T14	T1	T10	T19
6	T9	T18	T15	T7
7	T12	T4	T2	T16
8		S-BULL	D-BULL
9	8	5	13	17
10	D8	D5	D13	D17
11	11	20	6	3
12	D11	D20	D6	D3
13	14	1	10	19
14	D14	D1	D10	D19
15	9	18	15	7
16	D9	D18	D15	D7
17	12	4	2	16
18	D12	D4	D2	D16

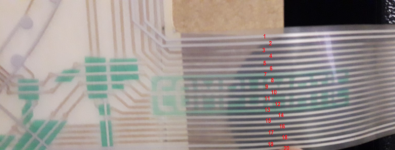

Y'avait plus qu'a prendre la photo de la matrice trouvée sur internet, suivre les pistes et voir ou elle se rencontrent. (par exemple, suivre la 1 et la 6, et vérifier qu'elle se croise au triple 9)
C'est ce que j'ai fait, et c'est bon ! tout correspond! La matrice est commandée, elle arrive Samedi ^^
Restera l'erreur "COMPUMATIX MTX 1-02" et les autocollants+plexi de protection ... La suite au prochain épisode...



[Rod]

Erreur, désolé : J'ai compris que la cible envoie du jus sur les pin 3 à 18 et sait quel segment a été touché en fonction de quel pin (1,2,19 ou 20) lui renvoit le jus envoyé ^^



[David]

La matrice si tu veux est comme une bataille navale

H8
H la colonne
8 la ligne
Tu appuies dessus et les deux seront en contacts
Tu peux tester tout cela avec un multimètre en position :

Soit OHM s'il ne permet pas une continuité supérieure (beeeeeeppppp) à 30 Ohm (le mien par exemple car certain acceptent plus)
Et sinon mode continuité donc BEEEEEEEEEEEEEppppppppppp
Tu as toutes les combinaisons à voir



[Rod]

Bonjour,
Les pièces sont arrivées, et tout fonctionne!
Vous pouvez donc y aller, pour cible anglaise Diamant, la matrice et le pneu vendu par löwendart est parfait

Matrix für Löwen Dart und baugleiche Modelle

Matrix für Löwen Dart und baugleiche Modelle Die Matrix ist selbstklebend und wird statt der alten Matrix aufgeklebt. passend für alle Dartautomaten der Marke Löwen Royal Dart SM86 / SM90 / Löwen Turnier Dart SM92 / SM94 / HB8 / HB9 / Vision Dart / Turnier Dart 2000 / Sport Dart, Valley Dart und...

www.loewendart.de



[Rod]

Reste plus que l'affichage "erreur "COMPUMATIX MTX 1-02"...
Il faudrait vraiment que je trouve le manuel, guide utilisateur, notice...
En fouillant le web, j'ai trouvé pour l'emeraude, la scorpion, mais pas pour la Diamant
Allez FlipperFrance! Quelqu'un a bien ça qui traine ^^



[FrançoisP]

Elle ressemble à quoi la Cpu ?



[David]

Alors là aucune idée, aucune infos



[FrançoisP]

Alors là aucune idée, aucune infos

D'où la question



[Rod]

A ça :



[Rod]

? Personne ?



[Fred G5]

Le truc bleu est surement une batterie, ne serait-elle pas HS?



[David]

En tous cas moi je ne pusi aider en rien, car ceci je n'ai aucune connaissances



[Fred G5]

Moi non plus, jamais réparé ce genre de truc, mais on sait que les batteries c'est source d’ennuis avec le temps



[fresk]

Bonjour
Je viens vers vous car j'ai récupérer le même
Le soucis j'ai cette erreur
COMPUMATIX MTX 1-02
Et sur la carte il ni a plus les piles

Quelle pile faut il et comment est elle soudée ?
Si vous avez de photo cela m'interrese



Merci à vous



[David]

Très souvent ce sont des accumulateur

Mais là ta photo est vraiment TROP petite pour voir et te conseiller



[fresk]

Très souvent ce sont des accumulateur

Mais là ta photo est vraiment TROP petite pour voir et te conseiller

Je t'envoie ça demain



[fresk]

Voici



[FrançoisP]

Je t'envoie ça demain

Voici

J'vois plus les journées passer moi



[fresk]

J'vois plus les journées passer moi

J'ai fai ça entre 2
Ça va vite les journée
