Quel culot !!

patator

johan
Membre FF
Salut les copaings !! :lol:

Voila j'ai un culot d'ampoule sous une déco qui n'est pas relié, ou puis je la relier ??? et sur le culot y'à 2 lamelles, faut il relier les 2 ou juste 1 ???
Je sais encore des questions a la con ... méa culpa ... Kontent

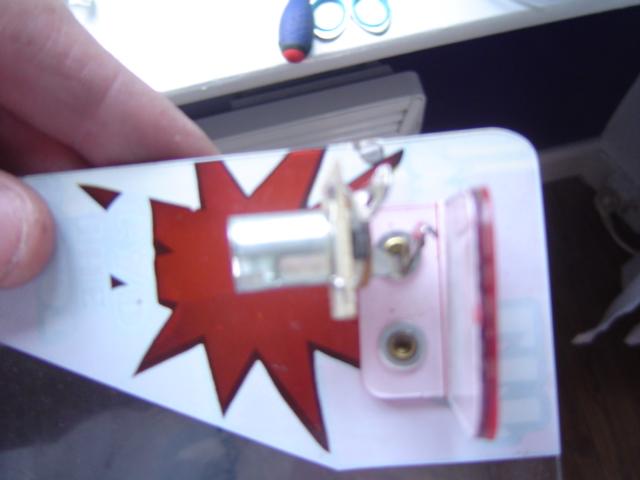

Bon voici une ptite photo :


J

jfk

Non Membre
salut
quel flip stp ? peux tu faire une photo du cul de la douille .
merci
jf


patator

johan
Membre FF

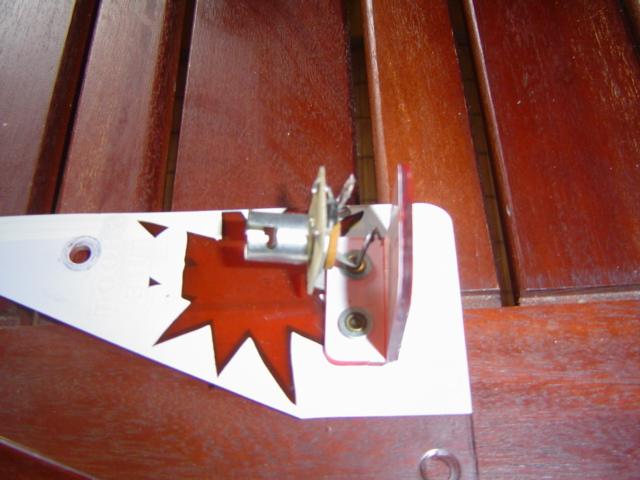

Le flipp c'est le big hurt et voici une autre photo ... c'est une piece de deco au dessus du batteur de gauche.vivi


J

jfk

Non Membre
normalement tu devrais avoir les fils pas trop loin , j ai eu ce flip ( tres bon d ailleur) mais je ne me souviens plus de cette piece la ..
faut faire gaffe au branchement car ta une diode dessus .


patator

johan
Membre FF
J'ai pas vu les fils mais je vais les chercher !! la je viens de refermer le flipper :lol: et je viens de refaire les pieds ça va attendre quelques jours ... En tout cas merci, si je ne trouve pas les fils, y'a moyen de le brancher ailleurs ???


David

Big Boos
Membre du personnel
Big Boos
Avec le manuel tu auras la couleur des fil

Cette ampoule est dans le circuit de la matrice à lampes car il y a une diode dessus

Soit a voir avec le manuel obligatoirement


patator

johan
Membre FF
Mais je n'ai pas de diode a coté !! je ne comprend pas ???


patator

johan
Membre FF
C'est une diode ?? on dirait plus un composant !! oh lalalala je vais remettre mes lunettes, merci pour les infos les gars vivi . Bon j'enfourche un casque de spéléo et une lampe frontale et avec un bon boudrier je descend dans le flipp ....mdr

7

7alp1

Non Membre
Salut,

Je pense que par diode, tu t'attendais à voir une LED ou diode electroluminecente. C'est vrai qu'on arrête pas d'en voir partout en ce moment.
Mais une diode c'est aussi un composant electronique courant. ( qui ne fait pas de lumière dans ce cas là):lol:
Si tu regardes bien, tu verra le même type de diode soudé sur les lampes et les bobines de ton flipper.

Comme dis David plus haut, il y en a sur les éléments qui sont pilotés et cette diode sert à protéger l'electronique de commande des retours de courant ( pour simplifier)


patator

johan
Membre FF
Tout a fait ça !!! en tout cas merci de l'explication :lol:


patator

johan
Membre FF

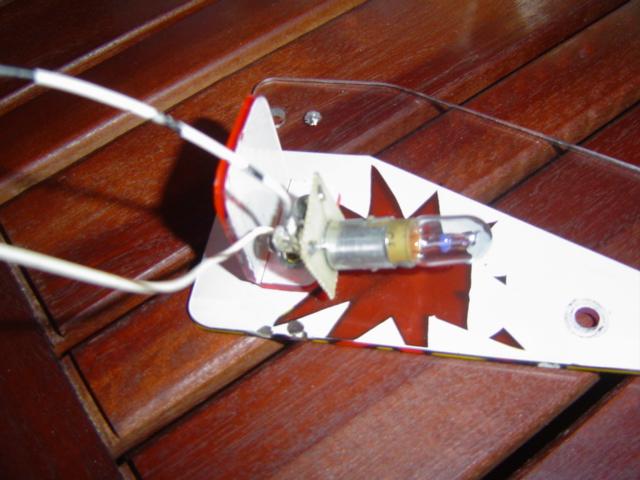

Bon je n'ai pas trouvé de fils ou d'indice particulier !! alors du coups je suis allez me chercher 2 fils discret les ai soudé au culot vivi

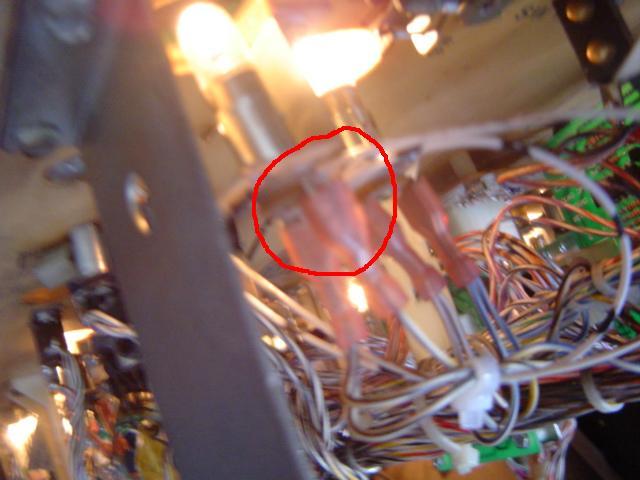

Puis relier a l'ampoule a diode la plus proche et sur le même shema : :lol:



Et voila le travail, bon l'ampoule est faible car c'est une vieille que j'avais changé !! va falloir en recommander sup.



Aller roule ma poule !!
