On se demande ce que fait David des fois.... ???​

Hey bien voici la réponse en images et explications brèves
Certaines photos remontent déjà a plus de 4 ans, et si ce n'est plus, alors soyez pas surpris :p

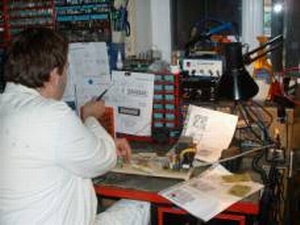

En pleine préparation d'un banc de test sys80B

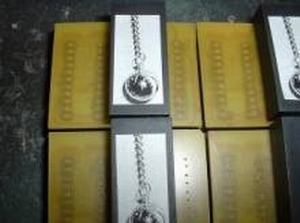

Étamage de cartes fabriquées par mes soins

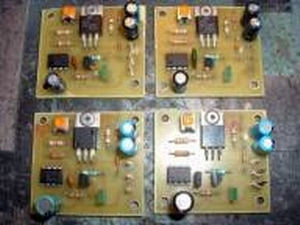

La fameuse carte de clignotement pour remplacer les 545 par de 555 avec ce module


L’adaptateur Bi 5101

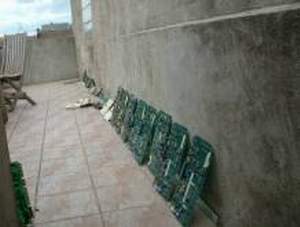

Séchage des cartes sur la terrasse après un bon nettoyage, du sysD dans l'air, oh non du sys1 partout

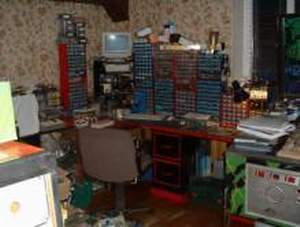

Le gourbis datant de 2003 ou je vous ait parlé et vous parle encore sur FF2.0 ce jour


La méthode d'emballage Rossbeef, plateaux de flippers et du bardas déjà plein la 206

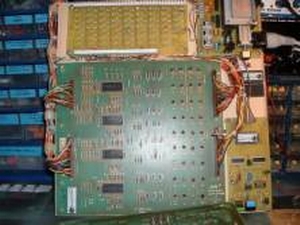

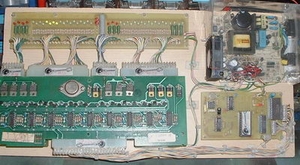

Un banc de test : Test de cartes lampes Bally

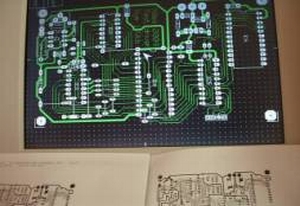

Préparation d'une étude de conception de carte, logiciel pour fabriquer un circuit imprimé en action
Un testeur de sys1 ???

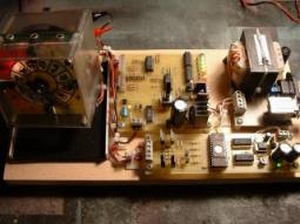

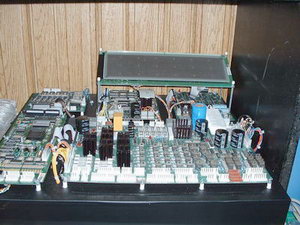

Ahhhh il est l'heure de mettre les pendules à l'heure du Twilight Zone, banc de test dédié pour celle ci

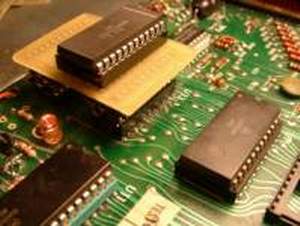

Une mémoire sans pile, accu ni condensateur de maintient. Étudié spécialement pour les 5101 sur les Cpu Bally et Stern. Combine deux 5101 et aussi la rétentions des données pour de longues années

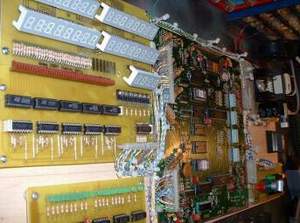

Un autre banc de test, conception première au monde, sans afficheur plasma, avec affichage à DEL
Avec un module spécial que je vais sans doute vendre sous peu, qui combine le pilotage de tous les afficheurs à DEL

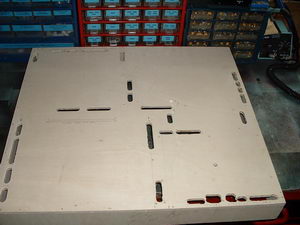

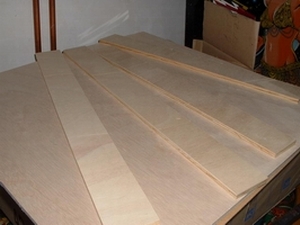

Que se passe t il là ??? Humm on dirait une conception d'un nouveau banc de test ....

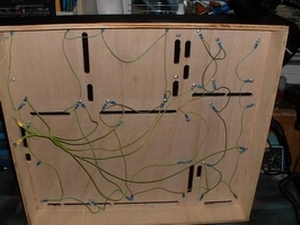

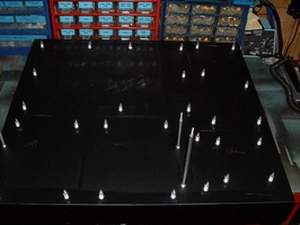

C'est quoi toutes ces vis ????

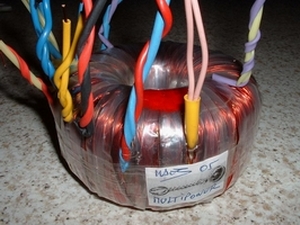

Tient un transfo Wdes Power .... Maintenant on bobine des transfo chez Wd ou RP ???

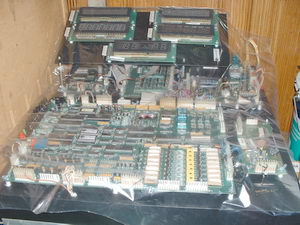

Allé Zou d'une pierre deux coups, et voilà deux nouveaux bancs de test, avec cela cela va dépanner sur et certain, et vérifier toutes les cartes comme dans un flipper.

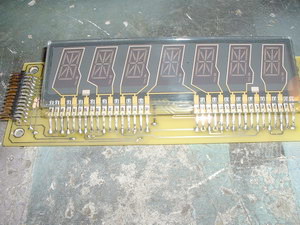

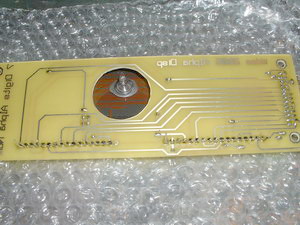

Tien tien... Une nouvelle conception, des circuits imprimés pour remplacer les cartes pour afficheur 7 digits alpha-numérique et numériques....


Pommmm encore UN... Banc de test des driver sys1. Just Plug In* ... *Branchez la et cela dira tout de suite...

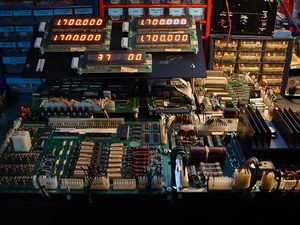

Et pour finir un beau banc de test pour les Cpu Sys7 de Williams
Avec cela ce sera aise de trouver le Roi de la Jungle ou alors que le Chevalier noir se fasse massacrer


© David
© Flipperfrance
Origine le 14 Septembre 2005
Revision 2 le 22 Juillet 2008
