Probleme opto sur High Speed Gateaway 2

[COOKY77950]

Salut,

J'ai un soucis sur mon nouveau flip, un high speed geataway 2.

En jouant, lors de la séquence multi bille, je me suis aperçu que lorsque je perdais une bille, le flip me la redonnait systématiquement.marrto

Donc, j'arrête le jeu et le remet en route, le flip m'indique "vérifier F114 et F115, je me dit ça sent le pont de diode cramé, je change F114 qui était HS, le F115 était OK, je remet en marche, et la le flip m'indique un problème sur le bumper du haut, et masse ligne 1 fermé.

Je regarde sous le plateau, et je constate que la plaque en bakélite du bumper a explosé et que le ressort de la bobine a créé un court circuit (ressort en vrac coincé dans le contact).RAHHHH

Apres avoir isolé le problème du bumper, a la mise en marche, le flip indique qu'il recherche une bille manquante (alors qu'elles sont présente, et opto 1/2/3 bloqué ouvert, ainsi que voir contact 81/82/83/84/85.OUIIIINNN

Cela correspond a tous les optos de la rampe du super chargeur , par contre le 85 je sais ou il est situé (n'apparait pas sur la doc).

Donc finalement, je pense que les ponts de diodes n'ont rien, par contre il y a surement un ou plusieurs composant qui ont certainement grillés sur la CPU a cause du court circuit causé par le bumper, quelqu'un pourrait il me dire lesquels éventuellement, ou m'indiqué sur quelle zone chercher ?

Merci a tous pour vos futurs réponses.



[jfk]

salut ,
ta pas de reponse , ou sont les specialiste WMS ???
comme je t ais dis au tel , ça doit etre sur la cpu , les composant U19 ou U20 , enfin dans ce coin c est des ULN quelques choses.
ton ressort a provoqué un courjus qui est remonté a l envers sur les cartes d ou ta masse en ligne .

vivi



[David]

OUi je pense aussi au Uln2803



[COOKY77950]

Ok ,merci, David je t'en commande de suite avec toutes les autres bricoles qu'il me faut pour mes flips



[COOKY77950]

Salut,

Commande reçue ce matin (apres un mic-mac pas possible avec la poste), changement du Uln2803 en U20, et le flip est reparti, merci JFK et David pour votre diagnostique.

Par contre, j'ai un autre problème, quand j'ai voulu lancer une partie, le batteur en haut a droite s'est mis en position haute et ne bouge plus, quand le flip est en "atract mode" tout est normal, c'est vraiment seulement quand je tente de lancer une partie.débil

Est il possible que le TIP36 qui gère la bobine de ce batteur est cramé en même temps que le court circuit provoqué par la casse du bumper.

Le seule message d'erreur quand je met le flip en test est "shifter error", ce message s'affichait d'ailleurs avant mon problème de court circuit et cela n'empêchait pas de jouer.

Sans le plan c'est la galère. RAHHHH

Merci d'avance pour vos reponses



[COOKY77950]

Aujourd'hui la situation c'est aggravée, en même temps que le changement de U20, j'avais procédé au changement de U6 par la dernière version(L5).

J'ai donc remis l'ancienne version (L2), a la mise en marche, le flip a fonctionné mais pas longtemps, j'ai pu jouer et le problème du batteur qui reste en haut n'était plus présent.

Par contre au bout de 40 seconde de jeux, le flip s'est mis a délirer, les batteurs du bas se sont levés tout seul et des bobines s'actionnaient elles aussi toutes seules sur le plateaux.

J'ai éteins le flip, puis lorsque que je l'ai remis sous tension, plus rien, le flip reste avec réinitialisation usine a l'affichage (normal j'ai viré les piles), et quand je tente de rentrer dans les menus rien ne se passe, c'est comme si l'ouverture de la porte n'était pas détecté et les boutons inactifs.

C'est marrant, a chaque fois que j'achète un Williams, il tombe en panne au bout de 3 jours !



[zackmk2]

ben on peut te debarasser si tu veux joke



[zackmk2]

va falloir procéder par étape en débranchant les cartes



[David]

Tu as des soucis de nappes ou alors ta cpu.



[COOKY77950]

Salut, j'ai remplacé la cpu , le flipper a bien fonctionner pendant une dizaine de partie , puis en pleine partie , il a fait un reste et m'a affiche voir fusible f114 et f115.

Je change le f114 et il ré-crame à l'allumage, je le remplace par une valeur légèrement supérieur (juste pour pouvoir lancer le flip en test), et je remplace le uln2803 j'en avais d'avance.

En test, le Flip m'indique voir opto 81,82,84,85, masse en ligne n: 1 à 6 et masse en ligne 8.

Une heure après je le remet en route, et il m'affiche toujours les optons 81,82,83,84,85, mais plus les problèmes de "masse en ligne", par contre, à la place il m'affiche diverter error, shitter error.

Il est tout de même possible de lancer une partie, mais j'ai pas chercher à jouer.

Cela peut il venir, comme le suggérait David, de la nappe reliant la cpu à la carte driver ?



[David]

On dirait un souci d'optos

Ta carte opto est bien alimentée ?



[COOKY77950]

Je vais vérifier...



[COOKY77950]

Mesure alim carte opto 13 v



[David]

Débranche voir le connecteur histoire de voir si les contacts que tu avais d'affichés, disparaissent (attention le jeu marchera pas, c'est pour vérifier la matrice à contacts cette suggestion).



[COOKY77950]

J'ai débranché le connecteur, les erreurs reste les mêmes.(opto 81 a 85, shifter error, diverter error, masse en ligne 4)



[COOKY77950]

Petite précision, quand je touche une partie métallique du flip(plateau ou slide bar) je reçois de légères décharges électriques.



[David]

Je dirais défaut de CPu alors pour les contacts.

Possible que le ULN mais ...

Pour le coup de jus, refait vite la protection Terre .....Tu as certainement un fil de terre coupé.



[COOKY77950]

Ce problème de "terre" peut il être la cause des pannes a répétition ?



[David]

La cause je ne sais pas par contre, mais il est indispensable une terre pour ta protection et celle des usagers !!!



[COOKY77950]

Salut,

Petit déterrage, car il y a eut du nouveau et dans le bon sens. Kontent

Apres avoir changé U19, U14 et U13, plus de message d'erreur a l'allumage, Jfk étant présent , il a jeté un coup d'œil ooOOOoo sur mon soucis de masse, et il s'est aperçu qu'une des bobines de la rampe du fond, celle qui se lève et qui se baisse envoyait 73 volt a la masse.

Et en plus c'est de ma faute, car j'avais fait une modif pour que la rampe fonctionne correctement, mais la tige en fer que j'avais installée touchait le corps de la bobine ainsi que son support. RAHHHH

Donc plus de message d'erreur a la mise en route, sauf que le super chargeur ne fonctionne plus, les aimants ne s'activent plus. OUIIIINNN

J'ai changé F116 qui était grillé, la diode sur la carte accélératrice des aimants s'est allumée, j'ai testé les optos, ils fonctionnent aussi car en passant quelques choses devant chacun d'entres eux, la diode de chaque optos s'allume sur la carte accélératrice.

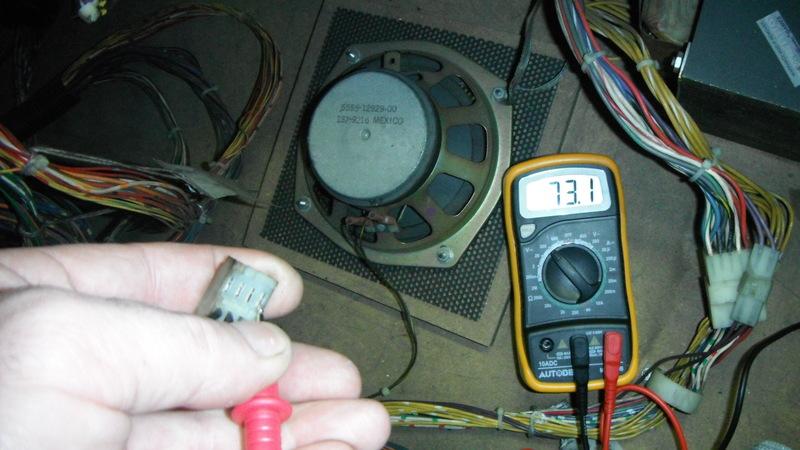

Voici la mesure effectué sur J7, la masse est directement relieé a la masse du flip, car quand j'utilise la masse du connecteur je n'ai aucune valeur, est ce normal ?

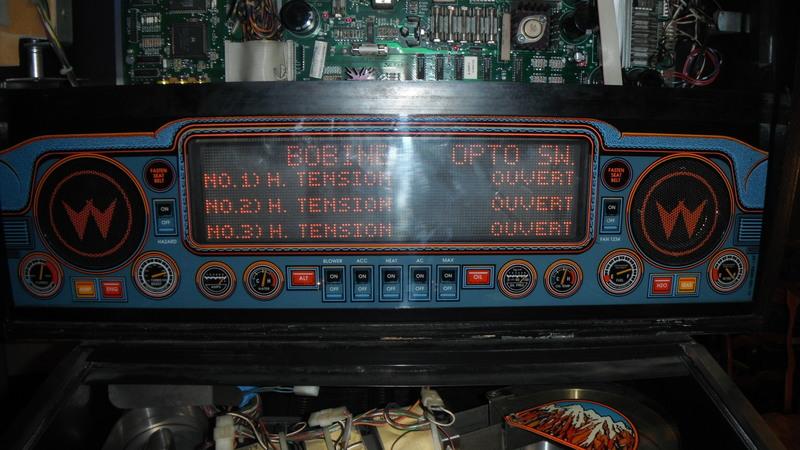

Voici ce qu'indique le teste 12 pour les aimants, au déclenchement du test les aimants ronronne une fois et ca s'arrête, voici ce qu'il y a d'inscrit sur l'ecran.

J'ai changé les TIP36 et U1/U4 (dans le doute) sur la carte accélératrice, mais cela n'a rien changé, j'ai remarqué que la diode 3 sur la carte driver restait éteinte, mais je ne sais pas si cela a un rapport avec mon problème de super chargeur.

Si quelqu'un a une idée, je suis preneur.

Merci d'avance
