probleme electrique rfm

Hack-Tarus

Hack-Tarus

Sébastien
Membre FF
Salut à tous

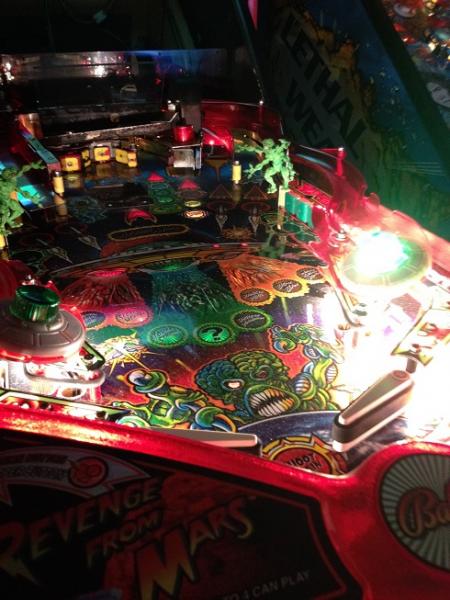

j'ai sans doute un soucis électrique avec mon rfm, d'un coup les lampes ont augmenté d'intensité, eclairant tres fortement le plateau.
j'ai éteins rapidement.
auriez vous des conseils pour m'orienter vers une solution ?

merci

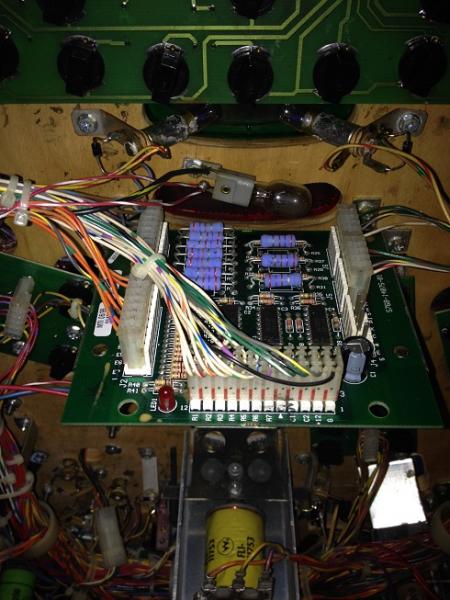

Toutes les lampes commandées, ou même la GI ?

Tu as regardé les tensions sur la carte, en dessous du plateau ?

Hmmm sur ce flip, le GI est composé de lampes commandées unitairement.

tension sur une douille 16V

test lampes





je ne peux pas le laisser trop longtemps allumé, sinon il va prendre feu :(

Non en bas c'est la driver justement

Il faut vérifier avec le multimètre et surtout en aucun cas se fier au DEL

il faut que je verifie ou exactement?
les lampes sont alimenté en 7 ou 12v? la elles revoient du 16v.

j'ai peur que la surtension finissent par cramer quelques choses.
auriez vous une idee sur le tarif dun pro pour revoir le système électrique?.
autant le lw3, totan j y arrive les doigts dans le nez, autant le p2k j'y vais a reculont :(

Les lampes sont commandées par une matrice

Cela est un signal qui est multiplexé ..
La seule chose que tu peux vérifier c'est la sortie du pont à diodes et le condensateur

Non cela est la carte opto

Sur la carte au fond de la caisse

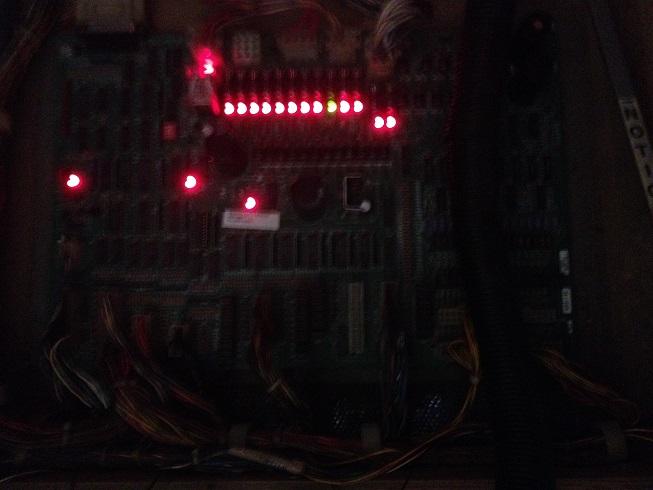

Qui est la driver avec toutes les DELS

Tu as des points de tests ;) pour cela

Mais dis moi toutes éclairent de trop ou juste quelques une précisément ?

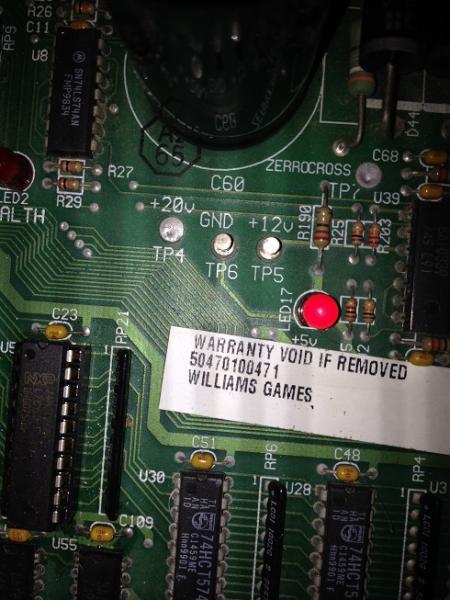

j'ai pris les tension sur la cpu

tp 1= pas trouvé

tp 2= pas trouvé

tp 3= 69v

tp 4= 21,6v

tp 5= 13,6v

tp 6= gnd

il y a un grosse différence de tension au niveau de tp3 qui devrait etre a 50v.

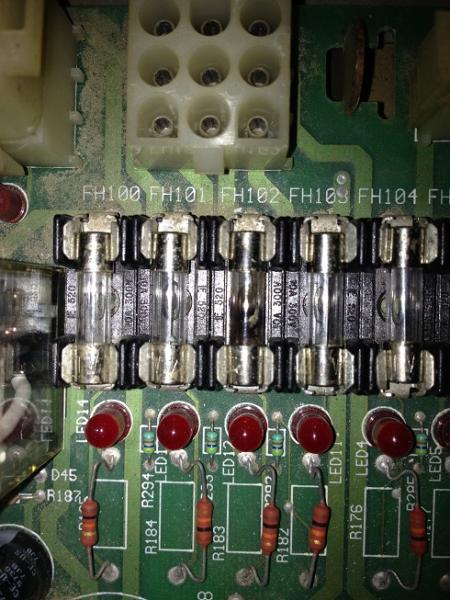

j'ai un fusible hs en FH102

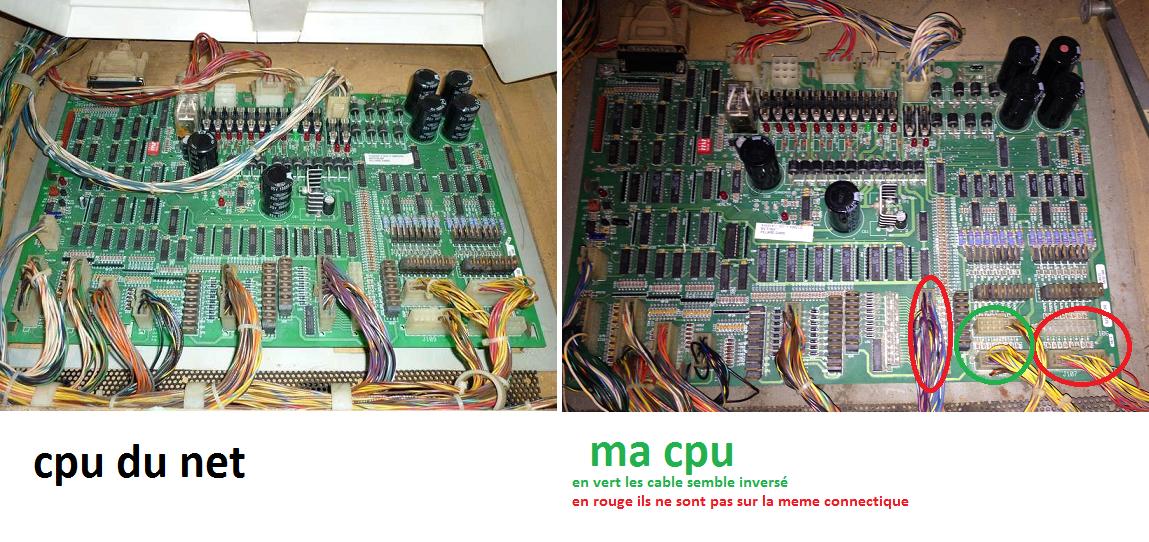

sinon sur le net en cherchant des photos de la cpu, je suis tombé sur celle de Couin
et des connections ne semblent pas identique ( en rouge je ne pense pas que cela est une incidence, par contre en vert c'est inversé.


Cela n'est pas la CPU, mais la driver

La cpu est dans le fronton (Pc en fait)

Les connecteurs là si je ne m'abuse sont en // soit pas de soucis
Pour tes 18 V c'est sur TP1

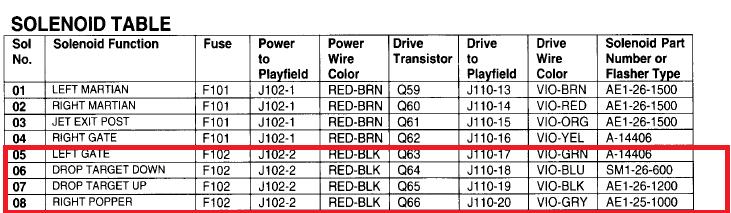

Ton fusible est là pour les bobines
Tu as ou une bobine HS ou un transistor HS

ha ok pour la driver .

j'ai changé le fusible, inversé les connectique de la driver
toujours soucis de lampes

sinon donc bobine sous plateau hs?
ou transistor sur la driver?
ca agirait sur les lampes?

Je ne sais pas te dire plus là

Vérifie déjà si tu as un transistor HS et une bobine cuite
TOn fusible saute toujours je pense ?

bha non il ne resaute plus, mais vu que j'allume le flip porte ouverte ca doit etre normal.
je le laisse pas trop allumé a cause des lampes qui chauffent trop.

pour le transistor il faut obligatoirement que je déssoude de la driver pour test?
afin de faire le test comme indiqué là :http://etronics.free.fr/dossiers/init/init09.htm

merci pour ton aide, j’espère pouvoir trouvé le soucis.

Lis voir plus mes articles ;)

Tu as la réponse pour les tests de transistors ;)
