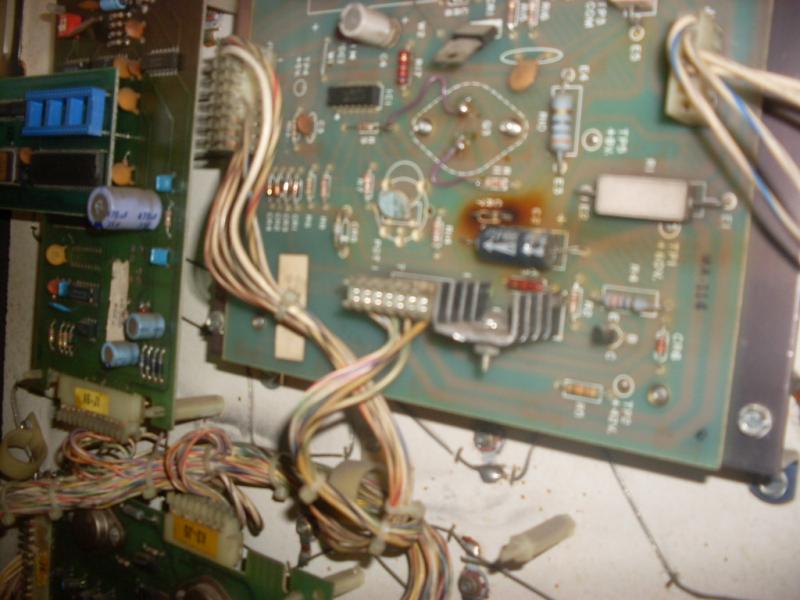

probleme condasateur sur carte A2 (syst 80A)

galorun

pierre
Membre FF
bonjour! je vien d'avoir un eldorado city of gold ,je n'ai pas encore la doc, quelqu'un pourrez me donné la valeur de cr7 sur A2 .merci


David

Big Boos
Membre du personnel
Big Boos
LE condensateur pour la haute tension ?

470 µF / 100 V


Couin

Palmus Modératus
Membre du personnel
Moderatator
Les alims sont normalement les mêmes pour les sys80 et sys80A, et CR7 c'est une diode Zener 8,2v 2w mais vaut mieux mettre une 5w comme ca http://www.restorpinball.com/index.php?option=com_virtuemart&page=shop.product_details&flypage=flypage.tpl&category_id=125&product_id=593&Itemid=54


Couin

Palmus Modératus
Membre du personnel
Moderatator
Euh, j'ai ces valeurs pour C1, mais pour CR7, qui est apparement la zener permettant d'avoir la tension Bias ppour les filament, j'ai sur le plan 8,2v 2w (mais vaut mieux 5w pour que ca chauffe mouiiins lol).


David

Big Boos
Membre du personnel
Big Boos
le condo a coté de la Zéner c'est bien 47 µF 100 V mais c'est C2

CR7 est bien la diode Zéner de 8.2 V en 2 W d'origine pour faire la porteuse des afficheurs

C1 est le 470 µF 100 V filtrage de l'alim haute tension
