Probleme afficheur sur street fighter II

E

eric tahiti

Non Membre
Bonjour, l'afficheur du street fighter II ne s'allume pas du tout, le fusible est ok, les connexions aussi, cela est arrivé d'un coup, quelles peuvent en être les causes ?
merci de votre aide
éric


David

Big Boos
Membre du personnel
Big Boos
Va falloir déjà vérifier les tensions

Tu as la possibilité de ce faire sur le connecteur d'alim de la carte DOT ou alors en haut à droite la carte de régulation controlleur de l'affichage

PS> les alims claquent des fois, classique cela

Au fait Salut Eric de Papete ;) Pinez je serais bien au soleil aussi :lol: ( David mode Jaloux arfff )

E

eric tahiti

Non Membre
Ok je vérifie les tensions ce soir et te transmet le résultat, pas évident nous avons 11h00 de décalage horaire !
Je ne suis pas exactement à papeete, je suis à Moorea face au lagon et la baie de cook, la ou viennent se reposées les baleines et leurs petits a partir de juillet..!! jusqu'en décembre, et au quotidien c'est tortues,raies dauphin etc..


David

Big Boos
Membre du personnel
Big Boos
Je me doute

Pas de soucis ;)


Grrrrrrrrr RAHHHH Trop bon et beau chez toi rogntudju

E

eric tahiti

Non Membre
salut david
alors pour les tensions il y a 12 volts partout, sur les deux broches...
éric


David

Big Boos
Membre du personnel
Big Boos
Tu n'as pas de hautes tensions, ni de 5 V ???

Je parlais du connecteur de l'afficheur lui même ou l'on peut vérifier la présence des tensions

Aurais tu vérifier les deux fusibles protégeant le circuit haute tension, sous le cache transparent dans la caisse, sur le bloc transformateur ?

E

eric tahiti

Non Membre
voila l'ensemble du résultat : Broche à fil :

1-2 :20

1-3 :615

1-4 :40

1-5 :430

1-6 :450

1-7 :450



2-3 :620

2-4 :620

2-5 :412

2-6 :226

2-7 :60



3-4 :0

3-5 :480

3-6 :266

3-7 :60



4-5 :480

4-6 :256

4-7 :60



5-6 :470

5-7 :60



6-7 :60



Broche nappe :

1-2 :280

1-3 :360

1-4 :430

1-5 :480

1-6 :360

1-7 :430



2-3 :440

2-4 :270

2-5 :201

2-6 :560

2-7 :142



3-4 :470

3-5 :272

3-6 :420

3-7 :480



4-5 :201

4-6 :580

4-7 :146



5-6 :146

5-7 :219



6-7 :700

les fusibles sous le cache sont tous ok
éric

E

eric tahiti

Non Membre
ah oui, j'ai oublié les virgules, on est en volts et il faut ajouter la virgule apres le premier chiffre ex le 1-3: 6,5 volts
éric

A

Ancien Visiteur 1

Non Membre
En fait il faut juste mesurer les tensions par rapport à la masse (GND sur les schémas..).

E

eric tahiti

Non Membre
salut crrispy tu peu me donner plus de détails, il y a une broche avec fils et une "nappe" à quel endroit exactement doit-je prendre les mesures ?
éric


David

Big Boos
Membre du personnel
Big Boos
Sur les fronton de sys3 tu peux prendre une masse sur un fil blanc

Tous les fils complètement blancs sont des masses

Mais fait les mesures de tensions directement sur le connecteur de l'afficheur

Tu n'as que quelques broches là et ce sera suffisant

E

eric tahiti

Non Membre
voila le relevé avec la masse (fil blanc) :
Fiche à fil :

1 – 0.66v

2 – 0.66v

3 – 31mv

4 – 31mv

5 – 5v

6 – 310mv

7 – 66.4v



Fiche nappe :

1 – 4.31v

2 – 174mv

3 – 4.80v

4 – 176mv

5 – 2.19v

6 – 0.74v

7 – 31mv

éric


David

Big Boos
Membre du personnel
Big Boos
Bon il manque la haute tension

T'es sur de tes fusibles ?

Sinon ce sera une panne sur la carte en haut à droite dans le fronton

Transistors et diodes et résistances surement à changer

Un classique le transistor pête net, le tout petit :lol:

E

eric tahiti

Non Membre

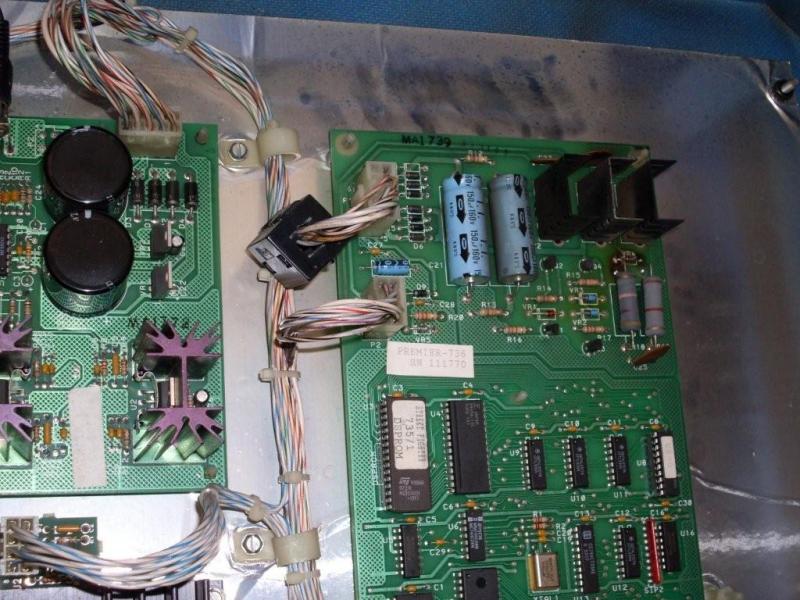

ok je refait un point sur les fusibles, sinon ci-joint la photo, peut tu me présiser la/les pièces à changer et les references pour les commandés.
Merci de ton efficacité
éric


David

Big Boos
Membre du personnel
Big Boos
PAs de photo .... uploade la sur le site ;)


David

Big Boos
Membre du personnel
Big Boos

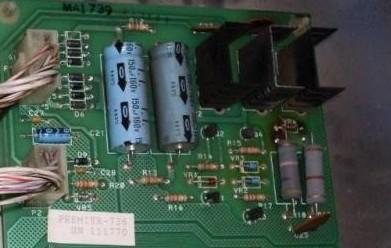

Ce sera cette zone à vérifier

Teste déjà les transistors et aussi diodes

Les deux résistances ont bien chauffé je vois

Regarde aussi les soudures
