Question Problème knocker Star Trek 25th Data East

[Fazer6]

Bonjour, suite au remontage de mon ST 25th, le transistor Q4 ( TIP36 ) avait cramé. Je l'ai changé ainsi que la diode D18 et la résistance R16 et la diode de la bobine du knocker.
Cela a fonctionné quelques parties et ça a encore cramé Q4. A ce moment là, la bobine du knocker était actionnée dès l'allumage du flip et restait enclenchée, faisant beaucoup de bruit.
J'ai déssoudé un fils qui l'alimente et pris sa tension : 72VDC. (Q4 est cramé, mais pourquoi 75V au lieu de 50V) J'ai tester la bobine, elle affiche 4.5 ohms.
Pour l'instant j'ai changé Q4, vérifié les diodes et résistances de la carte mais je n'ai pas rebranché la bobine. Le flipp fonctionne, et Q4 n'a pas l'air de chauffé.
De quoi cela pourrait-il venir, la bobine?



[David]

mais pourquoi 75V au lieu de 50V)

Ceci est normal

50V est la tension efficace
COmme il y a un redressement et un condensateur, a vide c'est 50 * Racine de 2 =>72V environ
Tout bon cela



[David]

J'ai tester la bobine, elle affiche 4.5 ohms.

Ce qui est normal oui



[David]

le transistor Q4 ( TIP36 ) avait cramé. Je l'ai changé ainsi que la diode D18 et la résistance R16 et la diode de la bobine du knocker.

Il ne faut pas oublier que le TIP36C est commandé par la cpu, et là il y a un TIP122

Attention s'il y a eu de l'acide sur la cartes, les deux connecteurs du bas de la cpu seraient à refaire, si bine mâles que femelles
Encore une chose, souvent les connecteurs, soudures des connecteurs mâles de la PPboard sont craquelées
Avec cela, c'est la porte ouverte à ton soucis

Donc commence par vérifier cela, et puis après les transistors de la CPU

Si tu t'en sors pas, Rp

Data East

Vente de pièces pour flipper, flippers, jukeboxes, arcades, pinball

www.restorpinball.com

Mes services sont là pour



[David]

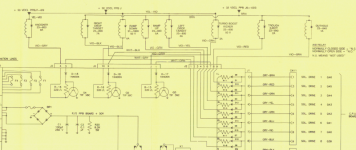

Sol Driver 8 --> Q39 Cpu

Prend ton manuel et explore la page là toutes les réponses s'y trouvent
