Problème fusibles aimants sur SEGA GOLDENEYE

D

droopy57

Non Membre
Bonjour à tous

J'ai le fusible 3A de l'aimant entre flip qui claque . Et en vérifiant je me suis apperçu que pour l'aimant du sattelite le fusible a ètè remplacé par un 6,3A à la place d'un 3A !!?!!

Est-ce que quelqu'un peut m'expliquer ce que je dois controler et comment ??

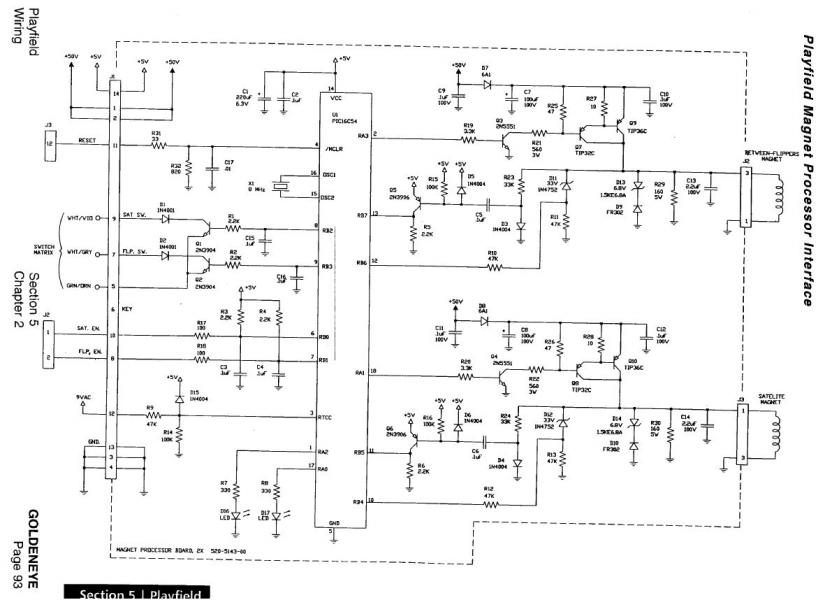

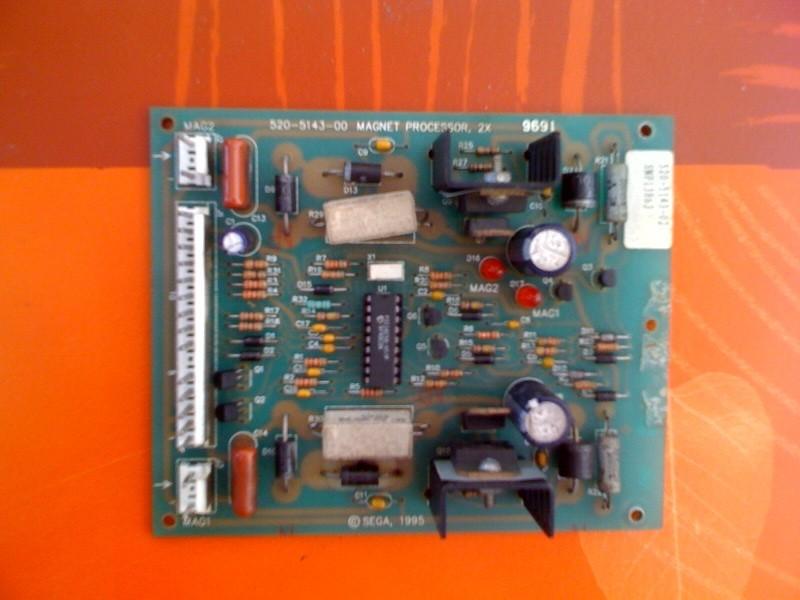

Ci-joint une photo de la Magnet Board


J'ai aussi trouvé un Service Bulletin de STERN pour TWISTER pdf qui concerne la même "Magnet Processor Board" est-ce qu'il est utile d'appliquer les modif' ?

Merci d'avance

A

Ancien Visiteur 1

Non Membre
Bonjour,

C4est un peu confus, là, c'est un 3A qui claque, ou le 3A qui a été remplacé par un 6,3 et donc le 6,3 ?

D

droopy57

Non Membre
Bonjour Crrispy

C'est le 3A de l'aimant "entre les flips" qui claque.


David

Big Boos
Membre du personnel
Big Boos
A voir

Sans doute le transistor de puissance et ou la commande

Mais ce qui était classique c'est le PIC qui lâchait, déjà sur le Twister c'était le cas régulièrement à cause d'un diode qui déconnait ou alors mal soudée ou oubliée sur la carte.

Possible que cela en soit de même

Mais aussi probable que ce soit la résistance de la bobine (aimant)

Contrôle là pour voir sa valeur

Mais n'applique pas les modifications si elles en sont pas déjà faites

Regarde la révision de la carte aussi

D

droopy57

Non Membre
David a dit:
A voir

Sans doute le transistor de puissance et ou la commande

Mais ce qui était classique c'est le PIC qui lâchait, déjà sur le Twister c'était le cas régulièrement à cause d'un diode qui déconnait ou alors mal soudée ou oubliée sur la carte.

Possible que cela en soit de même

Mais aussi probable que ce soit la résistance de la bobine (aimant)

Contrôle là pour voir sa valeur

Mais n'applique pas les modifications si elles en sont pas déjà faites

Regarde la révision de la carte aussi
OK merci David pour les conseils !
J'essaie de regarder ça au plus vite et je te tiens au courant

@+


David

Big Boos
Membre du personnel
Big Boos
Je suis curieux de savoir aussi

D

droopy57

Non Membre
Bonjour voici les différentes mesures prises :

Aimant Flipper :

- résistance bobine = 4,7 Ohms
- Q9 (TIP36C) = 437 mv
- Q7 (TIP32C) = 463 mv
- D13 (1.5KE6.8A) = 441 mv
- D9 (FR302) = 392 mv


Aimant Sat. :

- résistance bobine = 4,7 Ohms
- Q9 (TIP36C) = 438 mv
- Q7 (TIP32C) = 464 mv
- D13 (1.5KE6.8A) = 437 mv
- D9 (FR302) = 383 mv

Les mesures ont été prises carte débranchée mais composant non dessoudés

Pour la révision de la carte : je ne sais pas !!
je joins une photo

étiquette en haut à droite :
520-5143-02
SMP13863


@+
Claude


David

Big Boos
Membre du personnel
Big Boos
Si je ne m'abuse celle ci est corrigée

A vérifier

En tous cas tes mesures sont bonnes apparemment
Tout ce que je peux te conseiller si tu es bon en soudures ce sera de changer les transistors de puissance et ou de refaire les soudures

Ne pas oublier qu'un défaut sur la connectique peut engendrer des soucis comme ce dernier

D

droopy57

Non Membre
Ok merci
Je vais essayer de changer les transistors de puissance .
C'est les TIP36C ?


David

Big Boos
Membre du personnel
Big Boos
OUi ce sont les tout gros

Tu nous dira ce que cela donne

Mais je doute que cela change le soucis

D

droopy57

Non Membre
Bonsoir

J'ai changé les 2 TIP36C et effectivement il n'y a aucun changement !!
Les fusibles 3A ampères des deux aimant ne tiennent pas !!

J'ai mis des 5A pour tester le fonctionnement .
Et les aimants jouent bien leurs rôles pendant le jeu :

- entre les flips la bille est bien détectée et capturée par l'aimant pour être renvoyée vers le haut.

- dans le sattelite la bille est capturée et la détection déclenche bien le multibille.

Une idée sur ce qui fait cramer les fusibles de 3A ????
Quel est le risque si je laisse les fusibles de 5A ???

J

jfk

Non Membre
SALUT
le risque c est de faire sauter des composants qui ne resisteraient pas trop longtemps a une puissance superieur a 3 A !
il y a une marge de securité c est sur mais en installant un 5 a tu travail sans filet !! a terme tu va griller ta carte ;-(


David

Big Boos
Membre du personnel
Big Boos
Comme dit JFK il y a des risques
Mais aussi certains fusibles fondent plus vite au courant d'appel des bobines

Vois si cela ne chauffe pas et que tout marche correctement

Si tu as bien vérifié tes résistances d'aimants, je ne vois pas trop ou serait le soucis ....
