Presentation du flipper TWILIGHT ZONE

david04

David
Membre FF

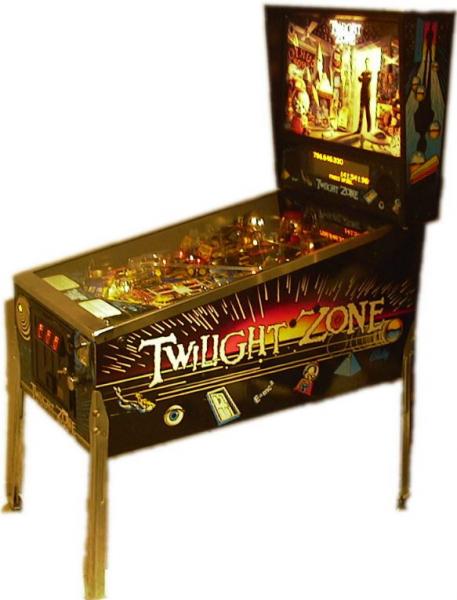

Le Twilight Zone, un flipper hors norme




Flipper mythique sortie en 1993, basé sur la célèbre série télévisé du même nom (en français la quatrième dimension). Flipper large, conçu par le célèbre Pat Lawlor, 4 flips, 6 billes(on peut en mettre 7, réglage 35 dans réglage spécifique, balls in gumball)dont une en céramique blanche appeler POWERBALL, 4 aimants dont 2 commander par le joueur (flip magnétique), 2 lance billes (1 manuel et 1 automatique), 2 moteurs électrique, 2 détecteurs magnétique, 1 pendule qui donne réellement l'heure en mode attraction, 1 distributeur de chewing gum qui stocke les billes, de nombreuses lampes flash, des rampes sous le plateau, premier flipper de bally/william's équiper d'un bouton d'achat d'extra ball,....



Le superbe translite du Twilight Zone.



Système électronique WPC Fliptronics.
Une des meilleures façon d'améliorée le plaisir de jeu et d'upgrader votre rom cpu par la version 9.4H (H pour home, pas de prise en charge du monnayeur, seulement en free play). Cette rom codé par Ted Estes, ne fixe pas seulement les bugs connus, mais ajoute des caractéristiques unique.
La rom 9.4H ajoute une option qui est une première sur un flipper, la pause.... bloquer une bille avec un flip et appuyer en même temps sur le bouton extra ball et la machine se mettra en pause, la musique se coupe et le flip reste lever tout seul... pendant 15 minutes, ça vous laisse la temps d'aller répondre au téléphone, d'aller ouvrir la porte..... un appuye sur le bouton extra ball débloque la pause.
Une autre caractéristique intéressante et de pouvoir activé le "lost in the zone" a tout moment (appuyer juste 3 secondes sur le bouton extra ball, l'ajustement 48 dans les réglages doit être activé), le score réalisé pendant cette phase de jeu n'est pas comptabilisé.
Il existe un hack de la rom 9.4H qui rajoute la prise en charge du monnayeur il s'agit de la version 9.4CH.




Le flyers double page du Twilight Zone.



Twilight Zone est un des flippers les plus complexe jamais fabriquer par Bally/williams, c'est le seul flipper (dans la forme de son prototype) qui utilise toutes les 28 bobines peuvent être gérer par l'électronique, toute la matrice de lampe (64 lampes), toute la matrice de switch (64 switch), tout les 8 switch sur la 9° colonne auxiliaire de switch (ce qui fait 72 au total), et toute les 8 bobines auxiliaire de la driver (utiliser par les 7 driver de bobines et la 9° colonne de la matrice des switch), plus les 4 flip pouvant être commander par la carte flipper.
soit au total:
43 bobines commandées (28 standard, 7 sur la carte driver auxiliaire, 8 sur la carte fliptronic)
72 switch (80 si on compte les boutons de la porte et des monnayeurs)
64 lampes




Pour débloquer la porte et accéder au mythique "Lost In The Zone" il faut réaliser les 14 missions.
Le LITZ consiste à un mutibille à 6 billes pendant un temps limité; pendant lequel il faut réaliser le maximum de points et de missions.
Toutes billes perdu pendant le multibille est immédiatement redonner.



david04

David
Membre FF

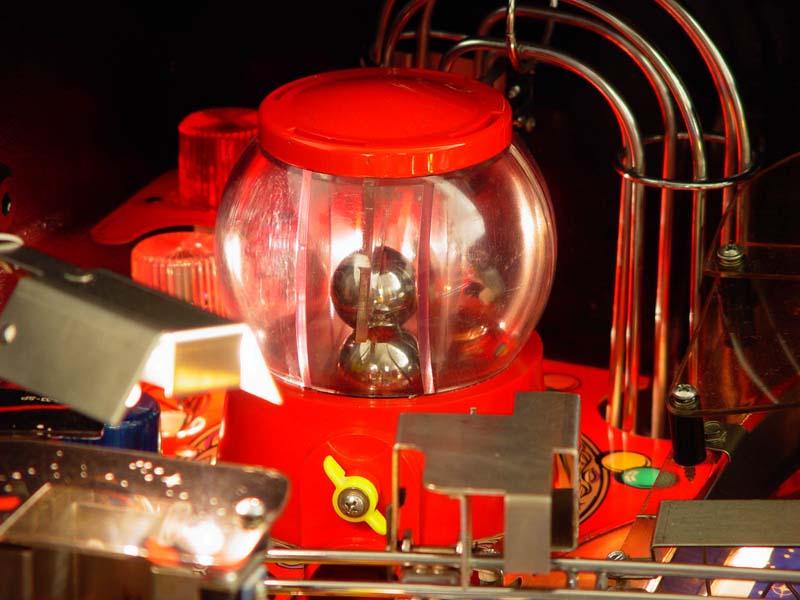

Le gumball, il stocke 3 ou 4 billes, y stocker la power ball déclenche un mutibille.
Un Mod tres répandu consiste à remplir les compartiments latéraux de bille de couleur.
On aperçois au premier plan la rampe menant au mini plateau, elle est équiper d'un déviateur vraiment spécial.
Malheureusement il est source de problème; il arrive fréquemment que la bille rebondisse contre, ce qui entraine divers troubles.
Une solution consiste à mettre contre le déviateur un aimant correctement calibré (bien sur ce système ne fonctionne pas pour la power ball).
Une autre solution consiste à mettre de la mousse adhésive pour freiner la bille à l'entrée de la rampe, juste avant l'opto de détection.

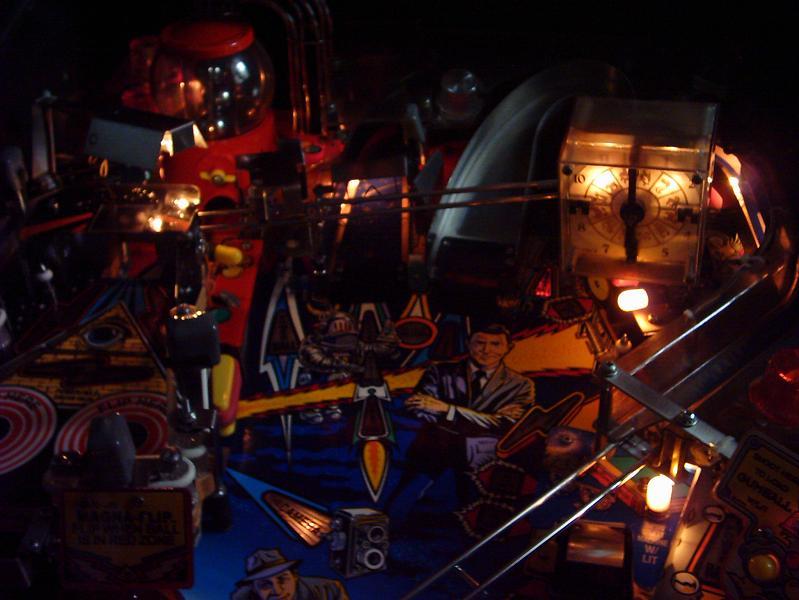

La pendule, une bien belle pièce de mécanique.... célèbre pour ces pannes du a une mauvaise conception.
La chaleur dégagée par les ampoules détraquer le fonctionnement, une révision s'impose (voir article de DAVID).
Sur le web on peut trouver différente pièces détachées: coque de remplacement (transparente, bleu, rouge), carte électronique a led.



Le mini plateau, pour vaincre la force envoyer la bille dans le trou supérieur en utilisant les flips magnétique.
Vous avez un temps limité pour réussir, passer ce temps les flips se désactivent.

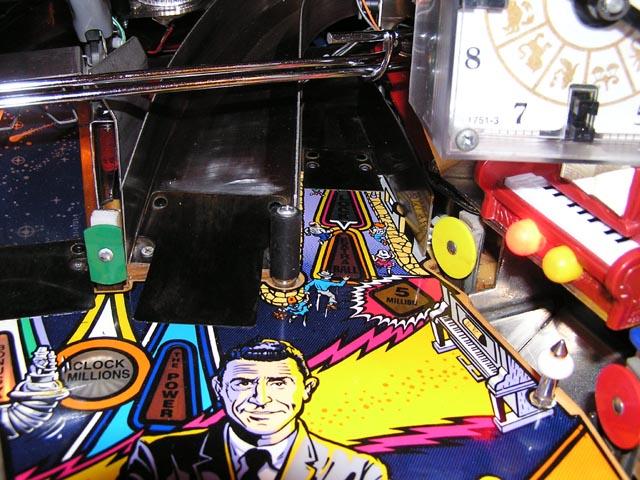

L'entrée du lock et de l'extra ball, pas évident, il faut visser juste.

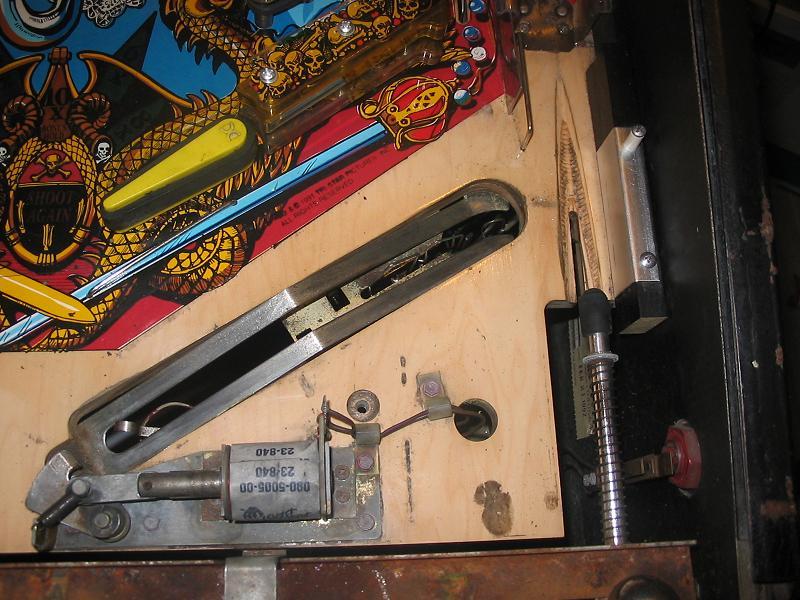

Le lance bille double, à droite manuel et à gauche automatique. On aperçois le déviateur qui permet aux billes de passer de l'un à l'autre.

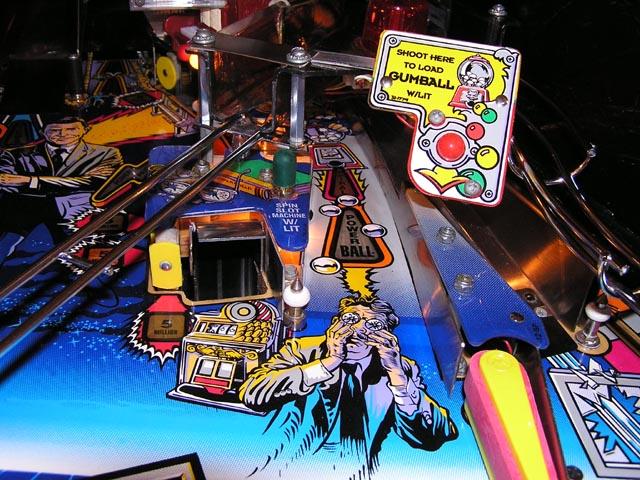

Le skill shot, 4 possibilités: Zone rouge 2 millions de points, Zone orange 5 millions de points, Zone jaune 10 millions de points, .... ou trop fort la bille tombe dans le trou et ressort par la slot machine.



La zone des bumpers, situé au pied du mini plateau, disposé classiquement par 3 en triangle.

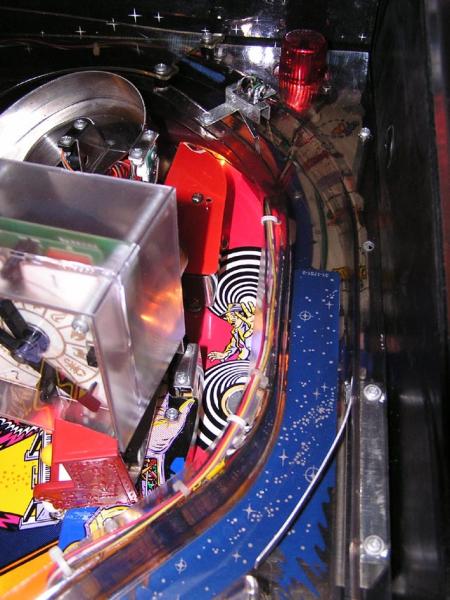

On aperçois en haut la spirale ou était installer le troisième aimant sur le prototype.




Magniez Christophe

Magniez
Membre FF
Très belle présentation et très belles photos ! :) On voit bien que tu l'aimes celui-là ! :cool:

B

Balto76

Non Membre
J en le connais pas trop, les premières fois que j'y ai joué je l'ai délaissé par sa complexité.
Mais maintenant que je comprends comment démarrer les differentes séquences.
J'y joue avec un réelle plaisir et défie d'aller jusqu'au LITZ.

M

Membre supprimé ST

Non Membre
tres bonne idée de refaire les presentations des flips !!! on devrait en faire un topic unique pour pouvoir les retrouver fastoche.

Je t'ai lu avec grand plaisir ! merci !

O

olivier resseguier

Non Membre
salut
merci pour la presentation:)
bonne idée:)

A

Ancien Visiteur 1

Non Membre
je changerai bien l'habillage plastique plastique de ma pendule par un neuf,celui de la photo est superbe!


David

Big Boos
Membre du personnel
Big Boos
OUi belle présentation
Tes propos donnent envie d'en avoir un ou y jouer dessus :)


emoison

Membres
Membre FF
Excellent !!! Difficile de faire mieux :D tout en restant modeste :p . C'est vrai qu'il est super.

Félicitations,

Emmanuel

T

Titou

Non Membre
Merci pour cette belle présentation.
Cela donne envie d'en avoir un !
Reste à en trouver un a un prix raisonnable!

Bravo pour cette présentation.

A

Ancien Visiteur 1

Non Membre
Magnifiques photos, c'est le tien? Il a l'air carrément neuf!! Une machine qui n'a pas été en exploitation?
