    Prendre les tensions, mesurer une tension.

    [​IMG]

    1) Comment ???

    Bien Mr Restorpinball, mon flipper se porte mal………

    Réponse du spécialiste --> Il faut prendre sa tension !!
    12-7, arfff :lol:

    Non pas avec un Tensiomètre, mais avec un Multimètre !
    Ce dernier permet d’afficher les tensions alternatives et continues.

    Ah c’est cela dont nous avons besoin
    Voyez un peu , les indispensables pour flipper .

    2) Une tension , quoi ???

    Déjà il existe deux types de tensions …

    Alternative et continue ?
    Ah bon, a quoi servent elles ???

    [​IMG]

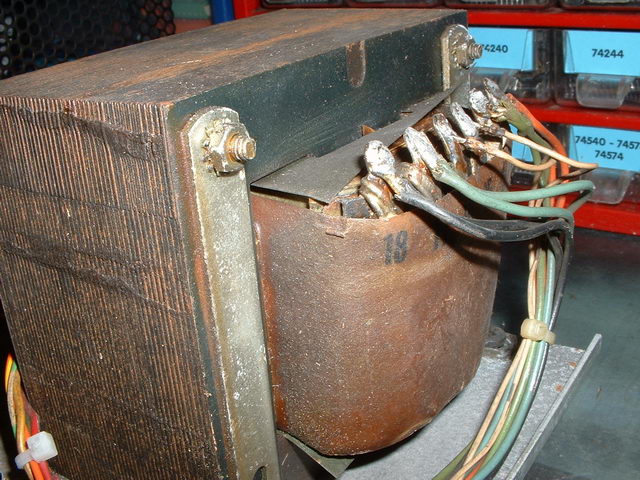

    Bien la tension alternative dans le cas de notre flipper est en sortie ou entrée directe avec le transformateur
    Regarder l’image ci dessus, là elles sont toutes alternatives, soit on va positionner le

    Multimètre en GAMME VAC ( Volt, Alternativ Current )

    Son utilité , mummm l’éclairage général du jeu ( cas particulier, car l’éclairage a aussi une partie redressée, mais non filtrée , cela reste assez alternatif )
    Alors, l’autre a quoi sert-elle ?

    Ha oui là tensin continue.
    Bon il faut déjà savoir en fait que la tension continue est une tension alternative redressée par un pont de diode
    Ce dernier en fait bascule on dira les partie négatives, pour les mettre que Positives .

    Dans les cas de nos jeux, les ponts sont de Graëtz ( soit 4 diodes ), rarement, un pont simple
    Dans tous les cas il s’agit de diodes ( voir articles sur les diodes et leurs tests )

    Bien et ceci se mesure avec un Multimètre en GAMME VDC ( Volt, DIRECT CURRENT )

    Son utilité, on dira grossièrement pour toutes les cartes électroniques, car elles détestent en général ( sauf carte spécifique ) les tensions non continues,, soit mettez pas du 6 VAC sur une CPU, cela partirait en fumée de silicose ( Silicone Vallée mdr ;) )

    3) Le matériel ?

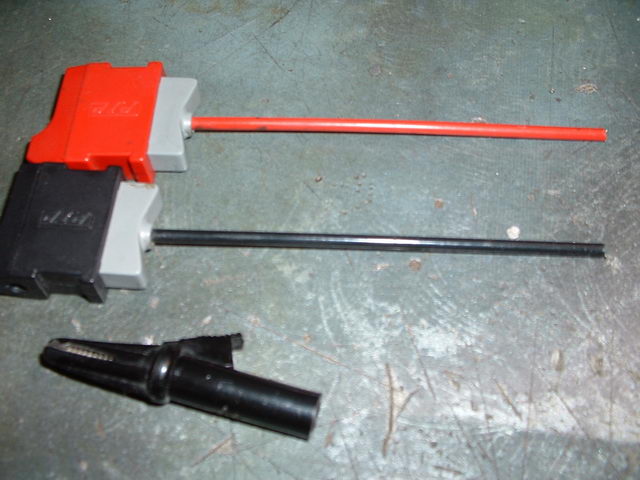

    Bien pour prendre une tension il vous faut un multimètre de qualité , des grippes-fils pour vous faciliter la tâche et libérer une main. Ainsi on évite de s’électrocuter aussi. Sur Restorpinball vous en avez deux bien symphatique ;)

    [​IMG]


    4) Où les prendre ???

    En règle générale , je vous parle de vérifier les tensions, et ou de les mesurer afin de comparer les valeurs

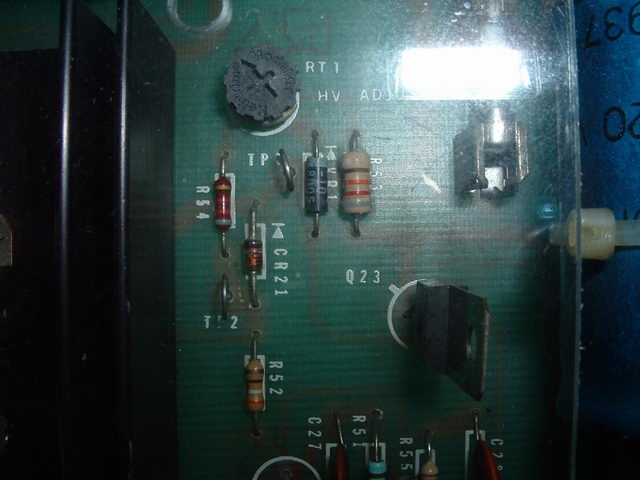

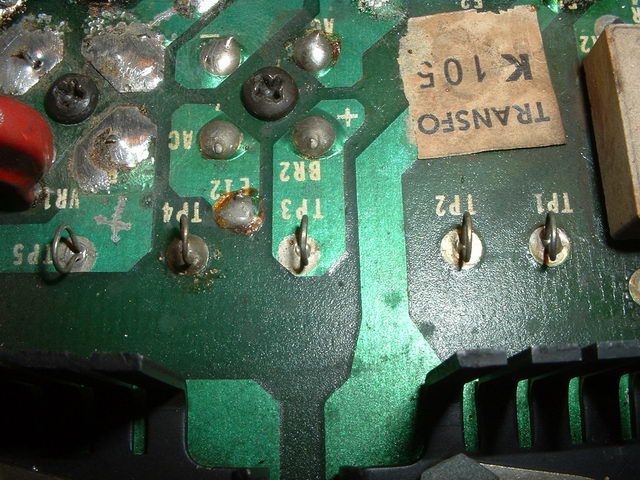

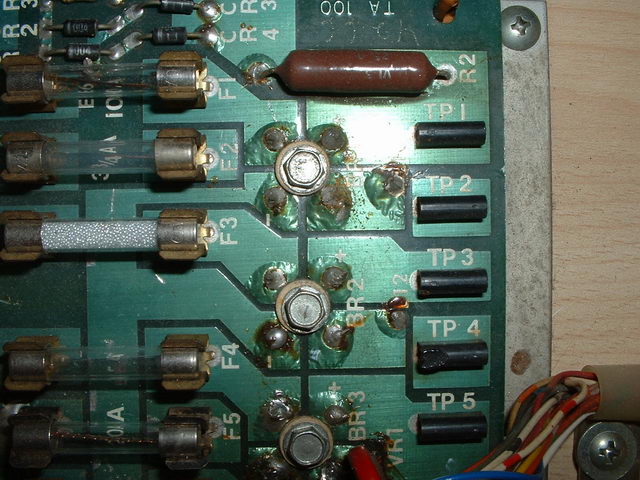

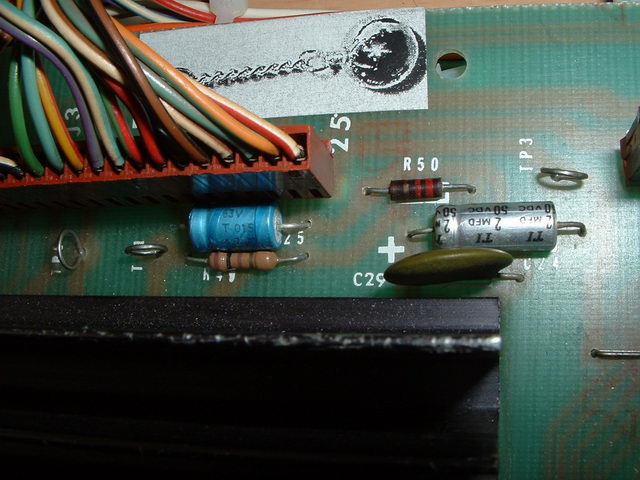

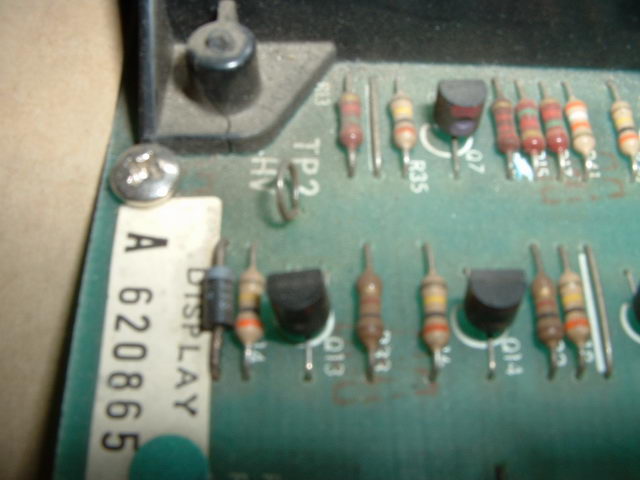

    Bien c’est facile sur les Bally, et j’ai retenu cet exemple, car il y a de nombreux points de tests sur les cartes

    Je vous en ai pris quelques uns en photo
    Regardez

    [​IMG] [​IMG] [​IMG] [​IMG]

    [​IMG] [​IMG] [​IMG] [​IMG]

    Bon je vous les ais pas toutes faites, mais vous savez les reconnaître maintenant

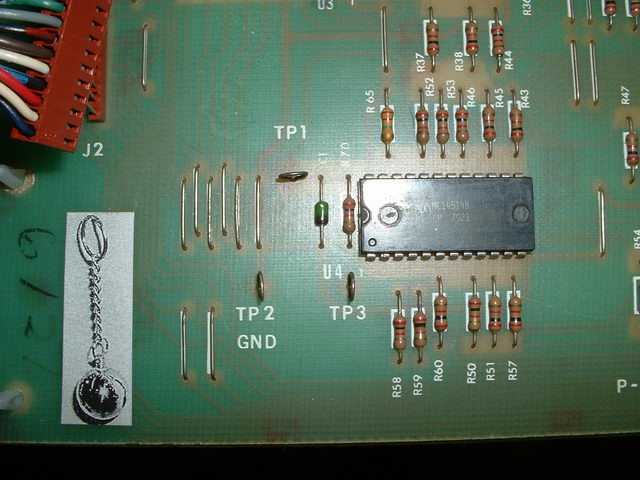

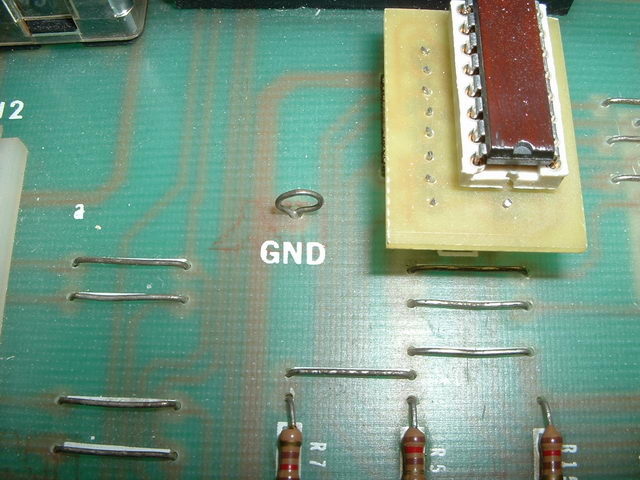

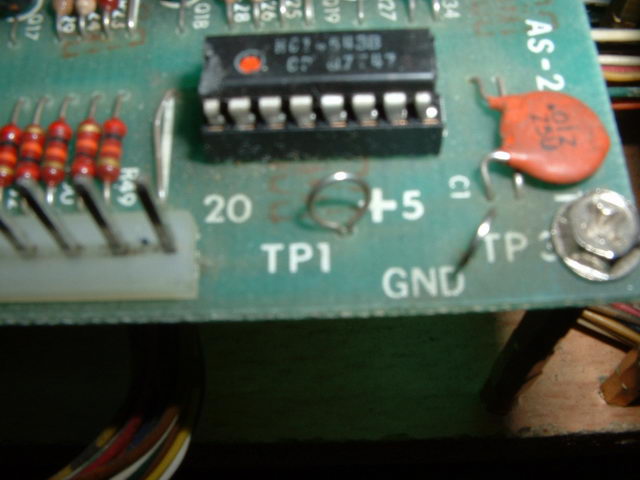

    Veillez à bien remarquer que sur toutes les cartes en règle générales, il y a un endroit ou il y a d’écris, GND.


    GND = MASSE = 0V , en fait ceci est la référence, le point nodal à tout

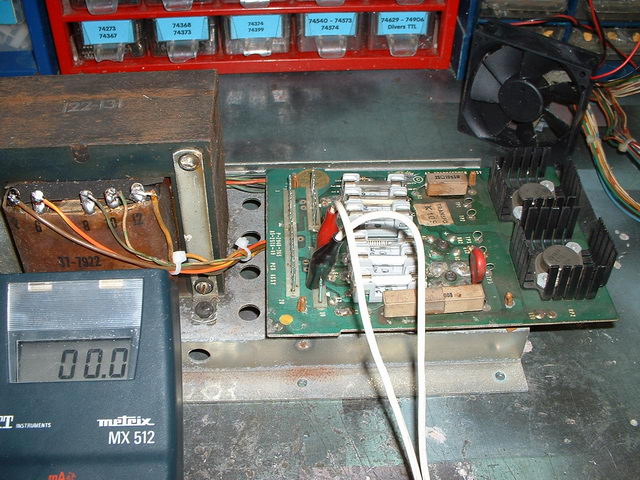

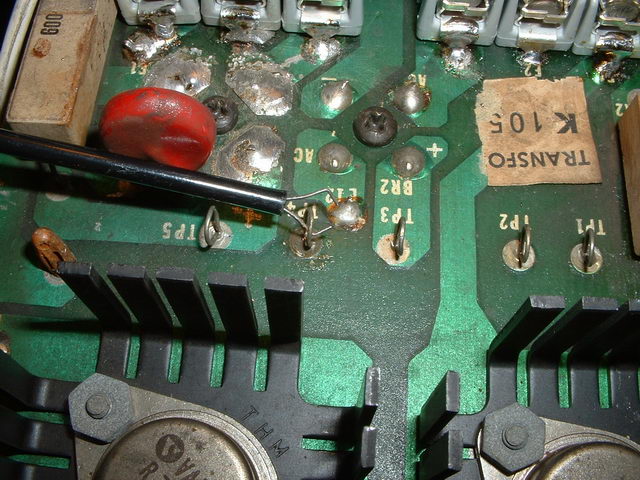

    C’est l’endroit ou il faut placer la sonde de test NOIRE, avec un grippe fils pour plus de simplicité

    [​IMG] [​IMG]

    Puis avec l’autre sonde on a toute la liberté de travailler en prudence et d’avoir peu être le multimètre en main et l’autre main pour toucher les points de tests ou alors recueillir l’information de le lecture de la tension

    [​IMG] [​IMG]

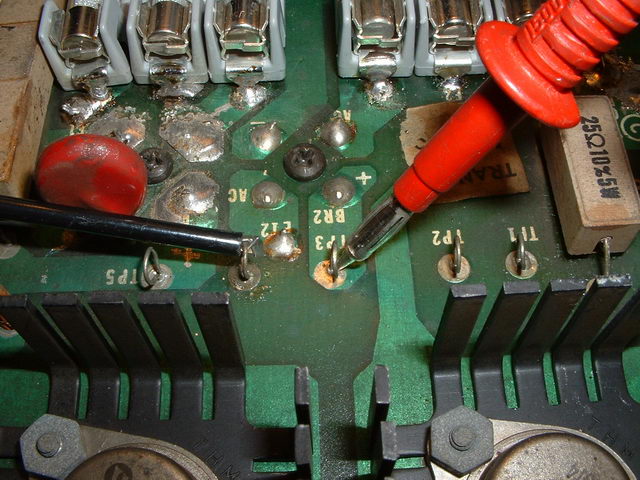

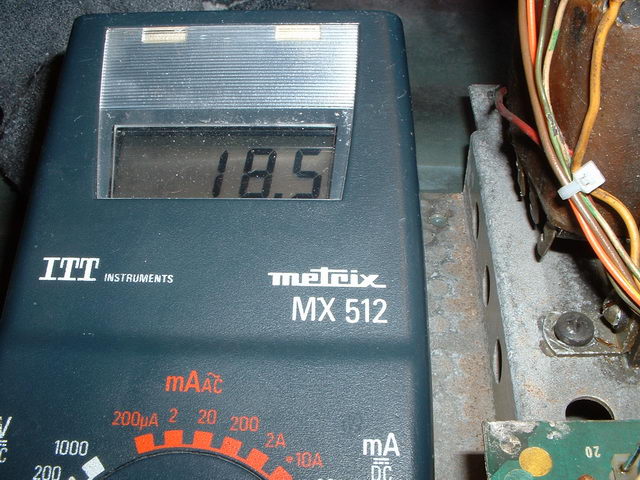

    Tien j’ai 18.5 Volts à cet endroit, curieux ???Alors que le manuel me dit 12 ???

    Bah voilà l’erreur à ne pas faire
    J’ai mis TP4 comme origine, GND, alors que cela ne l’est pas, voilà une mauvaise mesure

    Pour la bien faire il fallait se mettre sur la masse, et sur cette carte c’est accessible facilement en se branchant sur le coté de la plus grosse résistance ( 600 Ohms / 10 W ) et le coté est celui qui jouxte les fusibles, et non la varistance
    En règle générale la masse se trouve sur la plus grosse partie de cuivre des cartes ( attention ceci n’est pas toujours vrai )
    A demander au besoin.

    Voilà ce que vous aurez en ayant la carte Solénoïde Driver bien réglée et dépannée
    Perso j’ai sur mon banc de test de cette carte qui intègre deux multimètre pour me simplifier les dépannages….
    Deux multimètres vous seront inutiles, il faille prendre juste un peu plus de temps .

    Maintenant il faut aborder autre chose
    Les multimètre sont de plus en plus automatiques
    Mais il faut vérifier tout de même sa gamme.

    N’oubliez jamais, de prendre une mesure en commençant par le calibre le plus élevé, et réduire le calibre pour avoir la meilleure lecture possible

    Pour disons lire 5V, je vous conseille la gamme 20, ou 50 ou 10, suivant votre appareil de mesure
    Pour lire du 190 V il faudra être sur gamme 1000 ou 750 ou plus de 200, car si la régulation est mauvais, vous pourriez lire 230, soit vous ne verrez rien alors, que le signe de dépassement

    Par principe, toujours de plus grand au plus petit pour la gamme de mesure au multimètre

    5) Conclusion

    Cet article est juste une ouverture quant aux multiples possibilités de mesures différentes dans les jeux
    Je ne pouvais pas toutes les répertorier , cela aurait demandé un travail gigantesque
    Là vous avez la base, le reste on en parlera sur le forum, où vous allez mettre les sondes au besoin

    Quoi que , si vous lisez entre les lignes, tout y est
    Allé zou , on y va, c’est partis on mesure, les mètres ( PAFFFFFF, « Mac Fly » …………….. « Y a quelqu’un », mdr, on mesure les tensions ……anecdote )


    Bon flippp

    © David
    © FF et Rp
    Origine le 28 Février 05
    Révision I le 13-02-09
