    La position des bras amplificateur sur les moteur de programmes Gottlieb​



    1) Qu'est ce donc ?

    Oui un mot bien barbare encore là

    En fait ce sont les leviers poussoirs on dira, qui sont placés sur le moteur de programme
    Ce derniers permettent de faire un décalage de quelques degrés

    Il existe deux positions sur le moteur de mise en place de ce dernier

    Voyez déjà sur cette photo ce qu'est ce levier en question

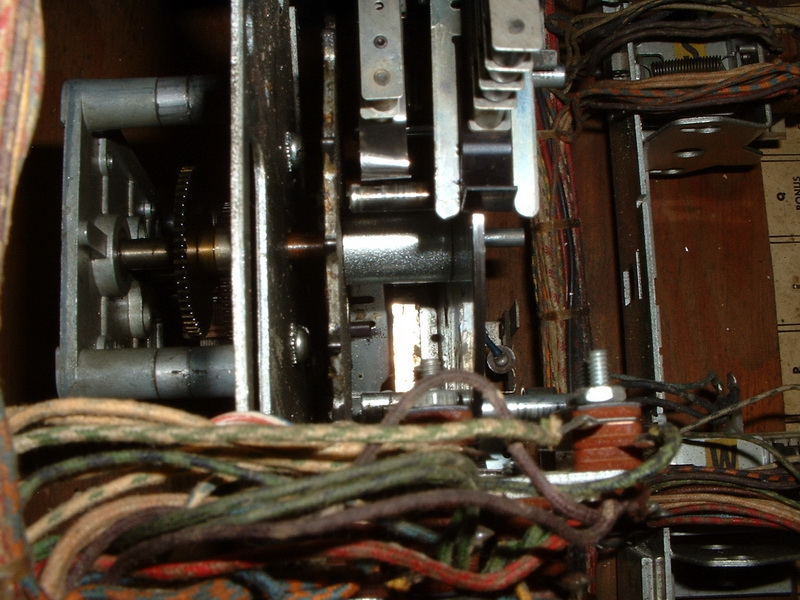

    [​IMG]

    On voit encore mieux ainsi
    On dira que ce sont des fourchettes qui les maintiennent

    [​IMG]

    Le levier est de couleur noire, à l'origine, un métal bien plus dur que les autres
    Il a reçu un traitement de surface en fait

    Si vous regardez bien la première photo, le moteur de programme avait été bricolé avec un bout de reglet (sorte de règle de mesure en métal) :)

    Je me suis bien marré en voyant cela, mais c'était bien fonctionnel et ce métal là est bien dur aussi et ayant une souplesse donné
    Donc pas si bête :)


    2) Deux positions de réglages ?

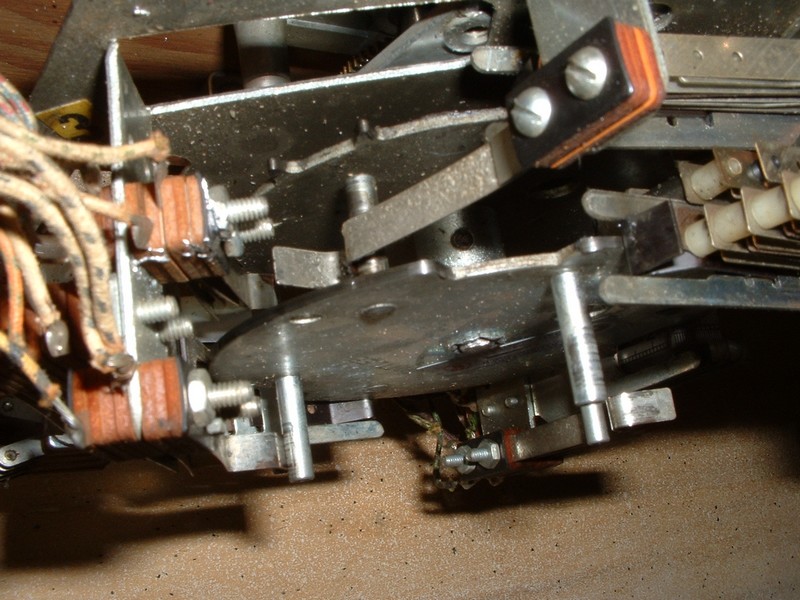

    [​IMG]

    Sur cette photo à droite on voit bien le levier en question
    Il est en position S si vous prenez attention avec le petit tableau ci dessous

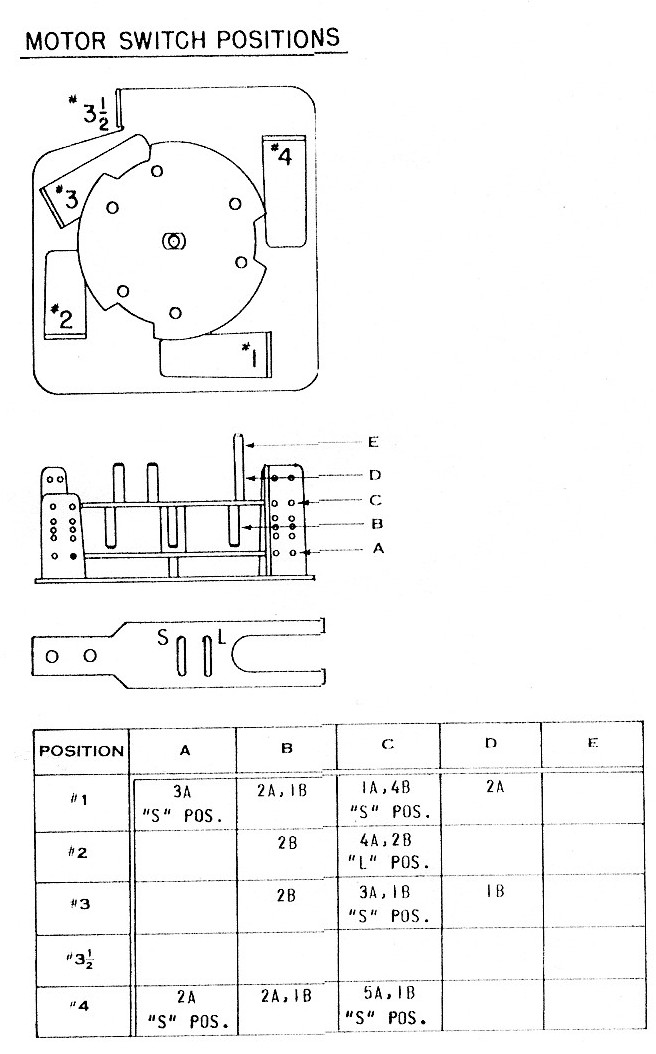

    [​IMG]


    Soit oui il y a bel est bien un réglage à faire
    Prenez le temps de vérifier cela, car j'ai eu droit sur un flipper, cela avait décalé le moteur de 5 degrés si je ne m'abuse et foutait un souk pas possible

    Motor Switch Position --> en Français veut dire --> Position des empilages de contacts sur le moteur

    Ce que le tableau informe tout comme la position S ou L


    3) Conclusion :

    Prenez donc toujours le temps avec le manuel (schéma électrique, le tout grand) de bien vérifier cela
    De bien aligner les contacts, et les bras de leviers des contacts.

    Cet article n'avait que le but de vous en informer pour ne pas vous faire avoir et chercher des jours cette panne.
