plus d'affichage sur mon dot the shadow

[moussdur]

bonjour,
je n'ai plus d'affichage sur mon dot.
Aprés vérification des fusibles F601 et F602, le 602 est hs. Remise en place d'un nouveau fusible ,aussitot odeur de cramé et fusible F602 hs.

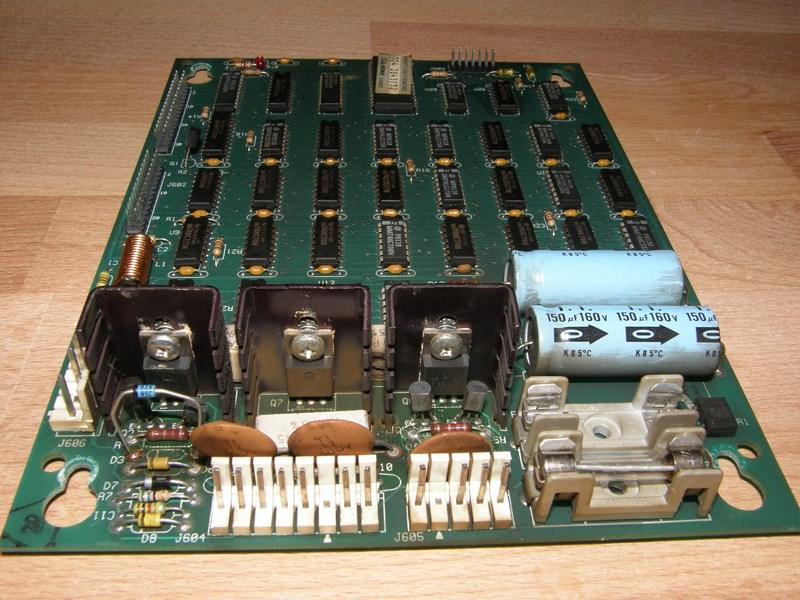

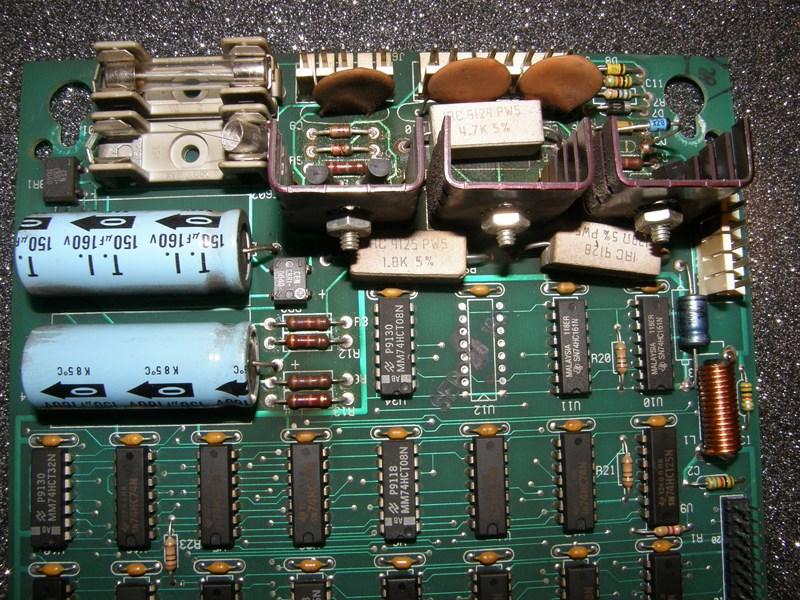

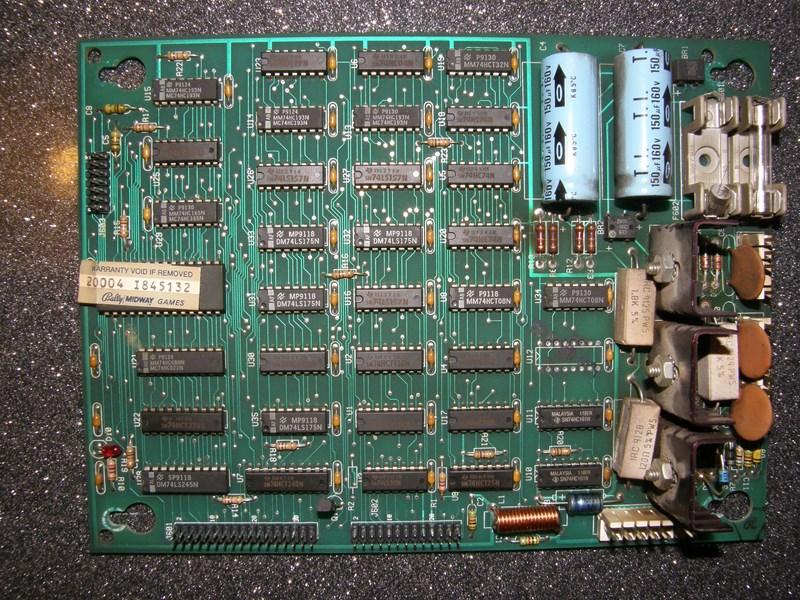

voici quelques photos de la carte et le schema
j'ai déja effectué quelques mesures
-F602 crame des le démarrage avec J603 débranché (nappe qui au Dot)
-J605 débranché aux bornes du connecteur --- entre 1 et 2 80V alt
--- entre 3 et 5 101 V alt

Mesure sur la partie male du connecteur J604 directement sur la carte
-entre 4 (masse) et 8 ----------+90V au lieu de+60V
-entre 4 (masse) et 7 -----------0V au lieu de +12V
-entre 4 (masse) et 1 -----------0V au lieu de -125V (normal avec F602 grillé)
-entre 4 (masse) et 2 -----------0V au lieu de -113V (normal avec F602 grillé)
voila les premieres mesures

je viens de remplacer le transistor Q7 (noici sur la photos) mais pareil
merci par avance de votre aide



[alaindeloin16]

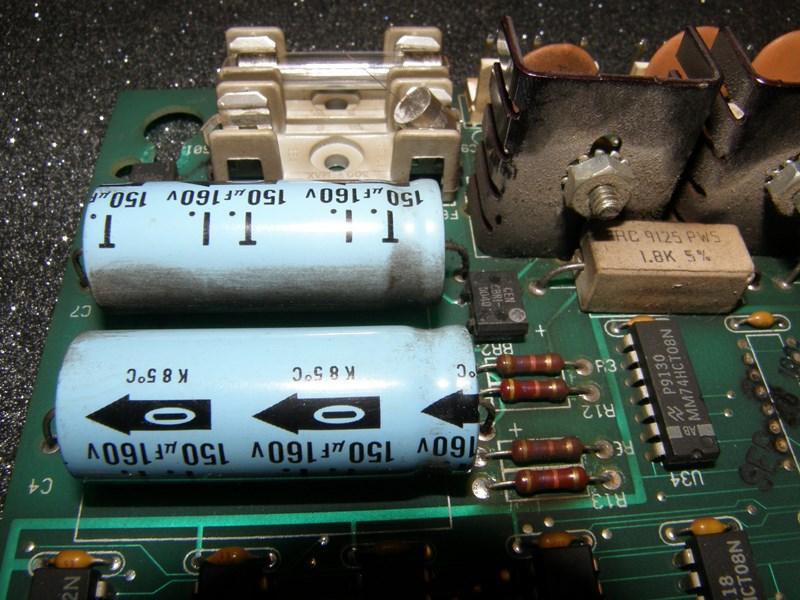

je verifirais br2 pour debuter



[Olm]

Mouais ... je sais pas trop quoi penser ... bizarre cette carte ooOOOoo

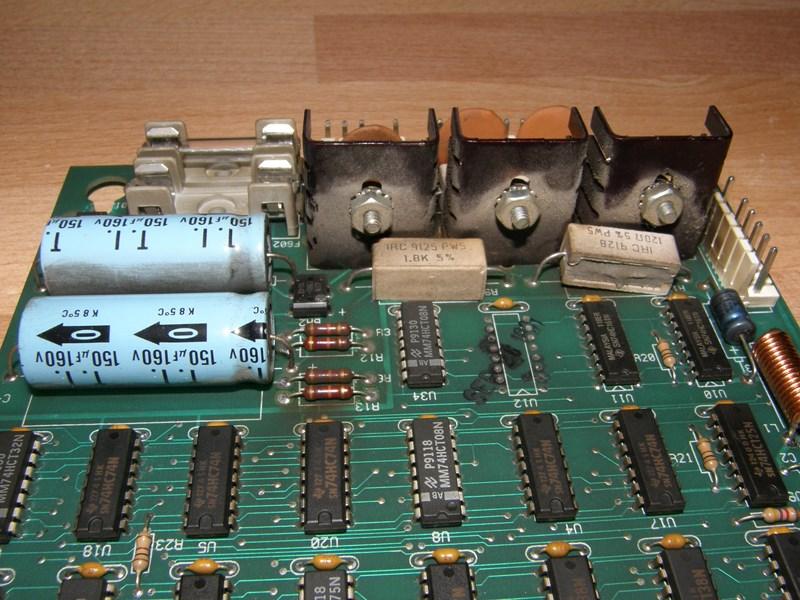

Bon pour commencer, il faudrait faire des photos recto-verso plus précises au niveau des 3 radiateurs pour bien voir les composants en place !

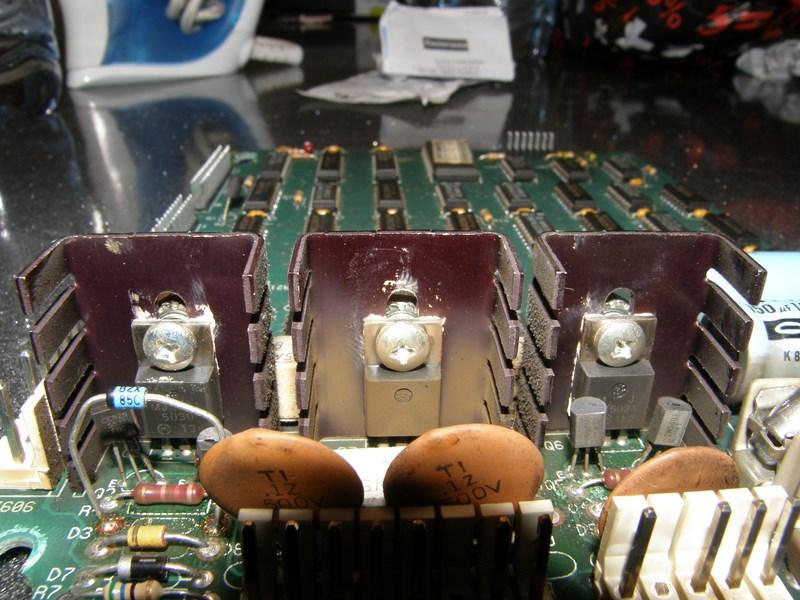

sur le radiateur de gauche Q3 la diode zener est bien ventiler on dirait Youppi .... mais peux tu nous dire exactement ce qu'il y a écrit dessus car je vois 85 degrés C .. ça c'est bien .. mais je crois voir 82V et là c'est pas cool pour une diode d'après schéma à 62V ? d'où les 90V que tu trouves .. c'est une hypothèse ...

A toi !



[Olm]

et pour finir ... je pense que tes zener sous Q6 sont R.I.P et donc d'autres choses ont compensés ...



[David]

OUi je dirais de vérifier les Zéners en premier lieu

Je viendrais à dire qu'il faut être délicat sur le travail sur cette carte. Les pistes sont ont ne peut plus fragiles !!!!!



[moussdur]

OUi je dirais de vérifier les Zéners en premier lieu

Je viendrais à dire qu'il faut être délicat sur le travail sur cette carte. Les pistes sont ont ne peut plus fragiles !!!!!

Bonjour me revoila après tant d'années passées et le flipper remisé dans un coin……
après un premier nettoyage , j'ai maintenant le temps d'essayer de le réanimer…..
donc bientôt mes problèmes avant cette carte entre autres
merci par avance pour votre aide



[David]

IL faudrait refaire un sujet je pense, car là cela date un peu
