Plus aucune lumière coté Gauche flipper Popeye

[jeje59245]

Bonjour a tous,

voila je n'est plus aucune lumière coté Gauche de mon flipper Popeye si quelqu'un pouvez m'aider sachant que j'ai déjà changer le connecteur j120 j121 mâle et femelle qui étaient en mauvais état.

Merci



[superjp2]

salut à tous


tu as regarder les fusibles?


@++


jp



[David]

Tu as remplacé quoi sur la driver ? (photo de ton travail stp)
Tu as bien soudé et bien vérifié que la continuité se fait ?



[jeje59245]

Merci de vos reponse les fusibles sont ok comment je fais pour vous joindre quelques photos ?



[David]

Onglet du forum FLIPPERFRANCE, discussions épinglées



[jeje59245]

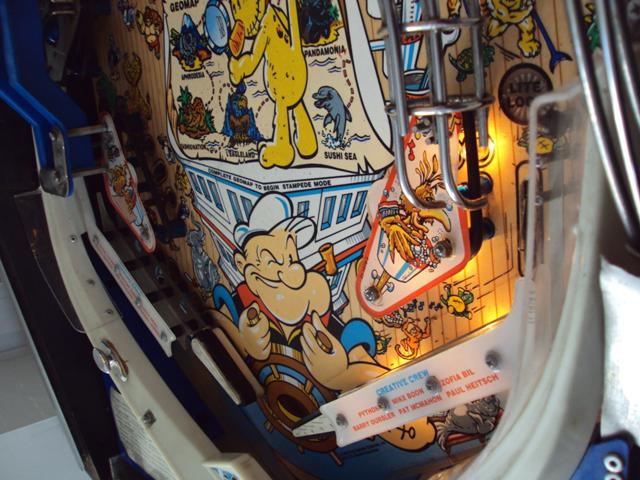

Voici ce que cela donne sur le flipper. Comme vous pouvez le voir les lampes cotés droit sont allumées mais pas celles de gauche.



[jeje59245]

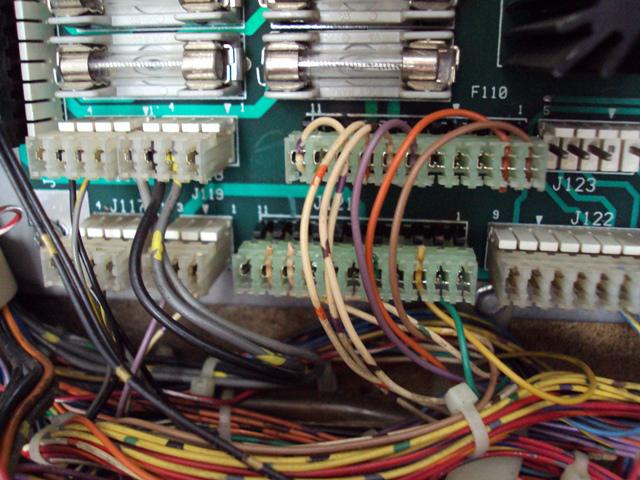

David, voici la photo de ce qui a été remplacé. Aujourd'hui j'ai vérifié à nouveau mes soudures (en testant avec un multimètre) et tous les contacts (continuité) les uns après les autres: tout est OK.



[David]

Bah des connecteurs auto dénudant ....
Tu as remis des connecteurs qui font les mêmes soucis qu'à l'origine
Dommage que tu n'aies pas pris les bons sur RP avec les cosses Trifurcon

C'est toi qui a remplacé les mâles ?
Tu es sur qu'il y a de bons contacts ?
Car il y a des passages en double face

J115 est en bon état lui ?



[jeje59245]

Je ne connaissais pas les Trifurcon donc je l'ai remis a l'origine oui c'est moi qui est remplacé les males, j'ai testé tous les contacts tous ok et le J115 est lui aussi nikel



[alaindeloin16]

moi je prefere les refaire a l'origine aussi mais le soucis si tu n'as pas l'outils adequa pour le faire pas evidant de reenbrocher correctement

tu as une erreur sur j121 je pense
1 et 2 il y a rien
3 jaune
4 rien
5 vert
6 7 8 rien
9 blanc jaune
10 blanc vert
11 rien



[alaindeloin16]

c'est moi qui me trompe on dirrait sur la photos que le vert est en 2



[jeje59245]

ils sont placés comme cela : 3 jaune 5 vert 9 blanc et jaune et 10 banc et vert



[alaindeloin16]

verifie peut etre si tu as les tension de sortie

as tu verifier les fusible au moins



[David]

Déjà avant d'aller plus loin on va faire un petit test

Sors les deux connecteur J120 et J121
Prend une lampe et des fils

Mets toi en test GI

Fait les toutes s'allumer soit "8" pour le maximum d'éclairage

Tu as 10 broches, 5 gauches, 5 droites
Balaye par exemple broche 1 avec 11, puis 10, puis 9, puis 8
Répète l'opération avec toutes les broches

Dis nous alors



[jeje59245]

sur le J120 et le J121 résultats identiques
1 11 allumée
2 10 allumée
3 9 allumée
5 8 allumée
6 7 non allumée



[David]

Tu as bien fait ce que je t'ai suggéré ?

1-11
1-10
1-9
1-8
1-7

2-11
2-10
2-9
Etc ...



[jeje59245]

Pour le J120

1-7 pas allumé
2-7 pas allumé
3-7 pas allumé
5-7 pas allumé
6-7 pas allumé

Pour le J121
1-7 pas allumé
2-7 pas allumé
3-7 pas allumé
5-7 pas allumé
6-7 pas allumé

Tout le reste s'allume



[David]

Donc c'est sur la driver

Regarde tes soudures et pistes STP



[jeje59245]

Tu saurais me dire ou regarder en particulier ?



[David]

Que sur la carte driver, ce que tu as refait

Tu vois bien qu'en broche 7 rien ne va !
