photos des contacts batteurs et bobine batteur droit inferieur et sup

  • Auteur de la discussion LEON34
  • Date de début
L

LEON34

Non Membre

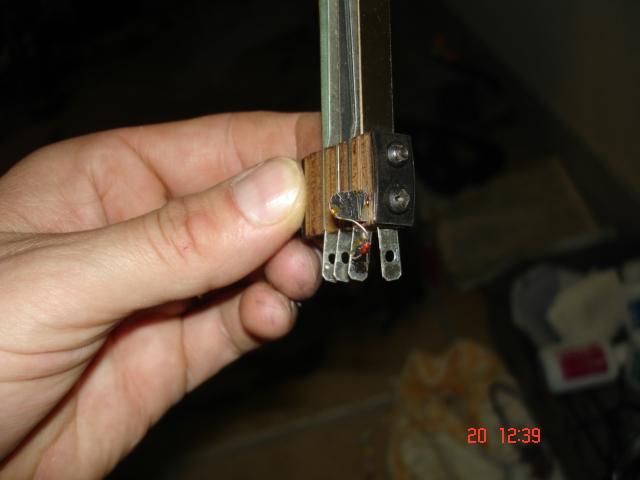

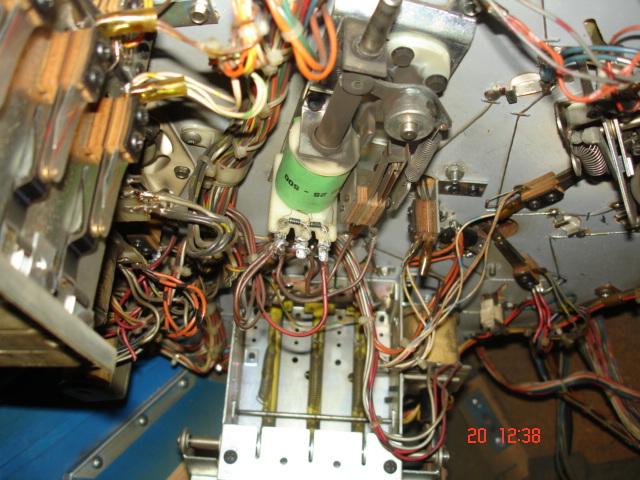

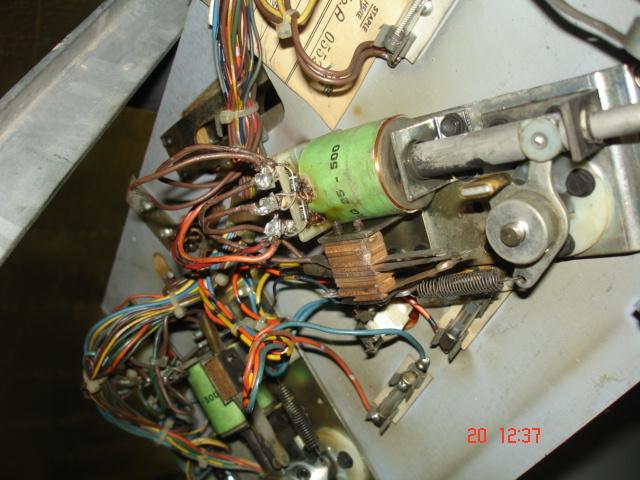

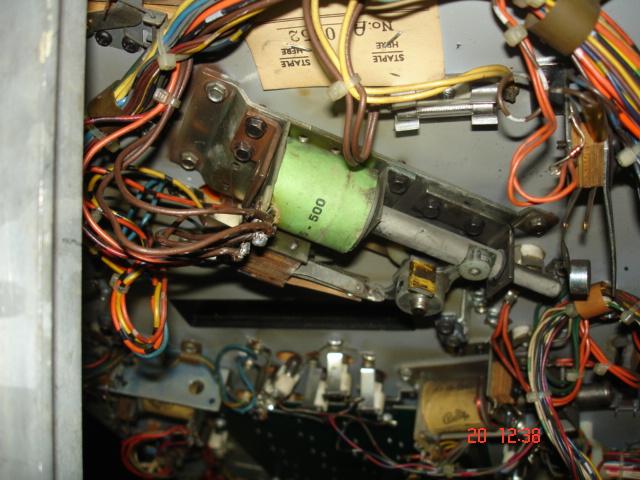

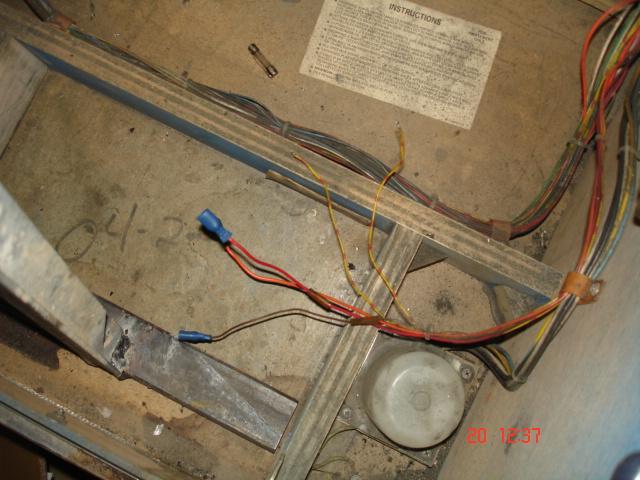

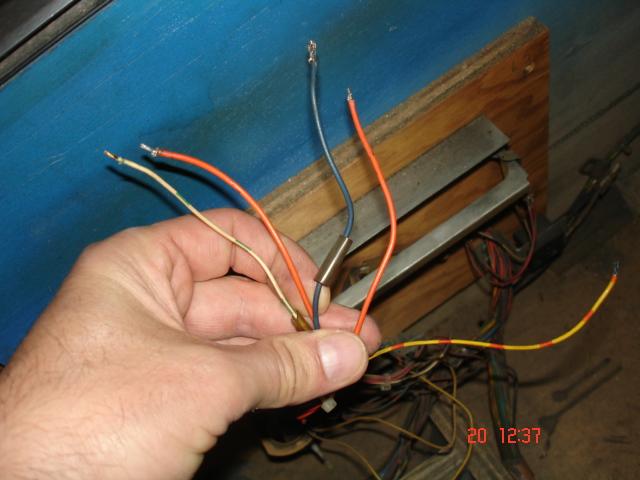

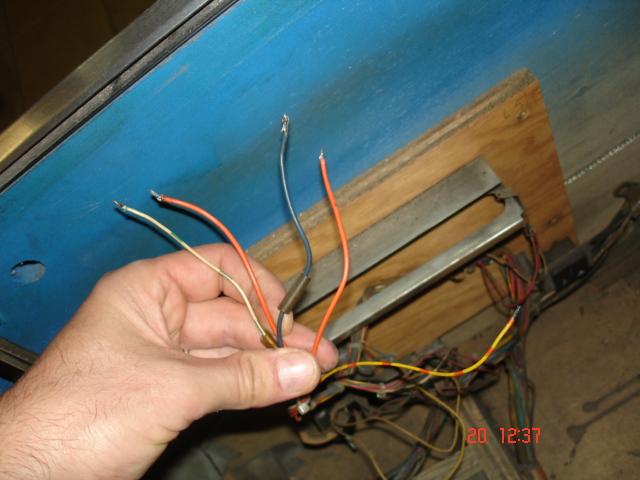

ci joint photos liees message precedent


David

Big Boos
Membre du personnel
Big Boos

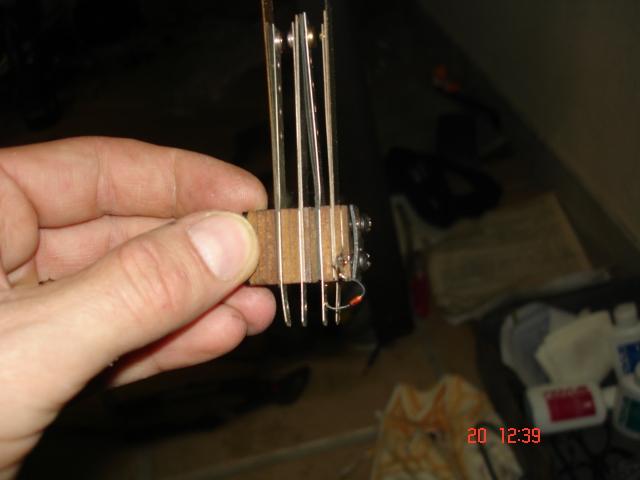

Le contact de caisse à l'air plus que bon

PAr contre l'EOS sur le batteur est non d'origine et HS



JE parle de celui ci

Tout le câblage est à refaire, le contact EOS, et EOS initiale carbure à changer

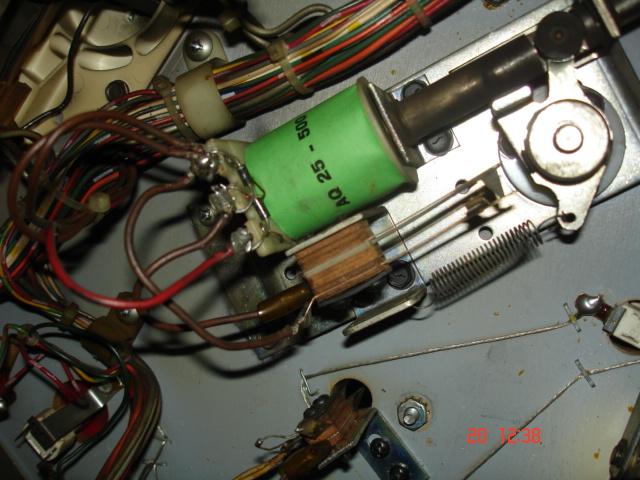

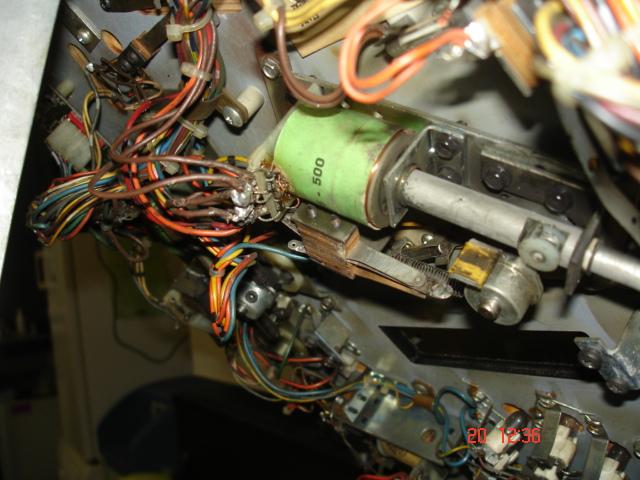

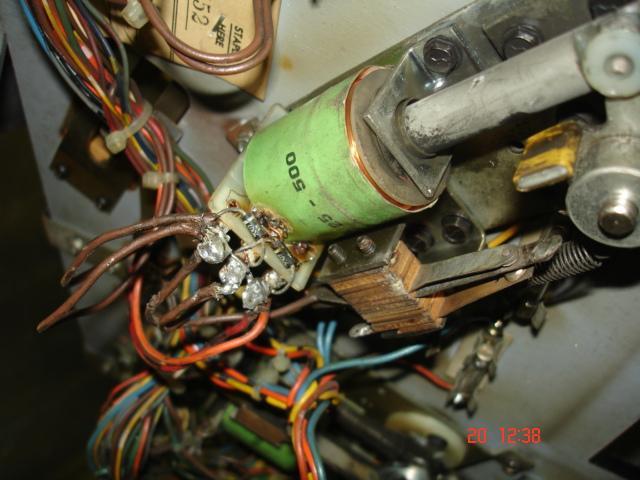

Sans compter de bien refaire les fils au niveau de la bobine et gicler les affreuse diodes, refaire cela au propre

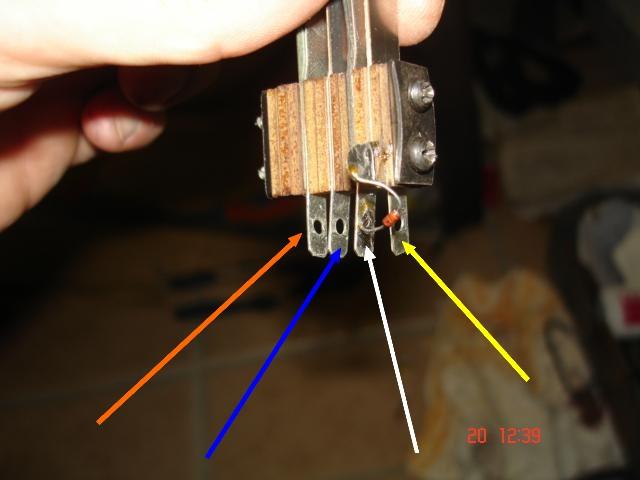

LE contact de caisse

Les deux lames avec le grains au carbure verront les fils ORANGE ORANGE ensemble sur une cosse
Le fil bleu sur l'autre cosses

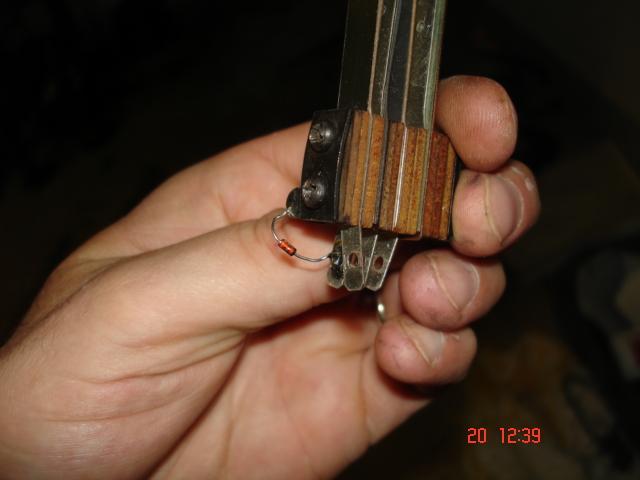

Pour les deux petites fils, blanc vert et jaune rouge eux iront sur le contact dit OR, le dernier à droite ou il y a justement une diode 1N 4148
Attention au sens des fils, dans un cas cela ne marchera simplement pas
Petit dessin


L

LEON34

Non Membre
merci,une question pour le contact de caisse batteur droit on branche comme tu me l as explique pour le gauche sur photo ci dessus les couleurs de fils etant differentes.


David

Big Boos
Membre du personnel
Big Boos
Je t'ai donné un exemple à faire

Il te faut regarder cela sur ton manuel

Il y a d'informé les couleurs de fils avec les numéros correspondant aux couleurs

Haut Bas
