Party Zone remise en route par novice

phil75

Philippe
Membre FF
voilà malgré que je possède mon party zone depuis plusieurs années je suis totalement novice car j'ai eu la chance de ne jamais presque devoir mettre les mains dedans

je souhaiterais quelques précisions sur l'ensemble batteur/bobine :







1erement est ce le montage d'origine avec cette résistance 1 sachant qu'elle n'est présente que sur la bobine de droite

2iement le contrôle du jeu doit il se faire en 4 ? c'est le seul endroit où j'ai un peu de jeu, je peux bouger l'axe de la bobine de 2 mm environ avant que la vis pointée par la flèche orange ne commence de bouger, si anormale que faire changer la pièce rouge foncée ? où la trouve t'on ?

3iement en 2 et 3 on peut voir que les 2 bornes de cette résistance sont dessoudées, quelles en sont les conséquences ? peut on les ressouder ? sinon où les trouve t on ces résistances ? (qu'elle est la valeur normale de cette résistance ?)

4iement sur la résistance de la bobine de gauche, il y a des fissures est ce gênant ? :


et pour finir pour le moment, une fois les points précèdent réglés, quels sont les contrôles et les réglages à effectuer pour un bon fonctionnement fiable des batteurs ?

merci d'avance pour votre aide


David

Big Boos
Membre du personnel
Big Boos
C'est un montage douteux tout cela

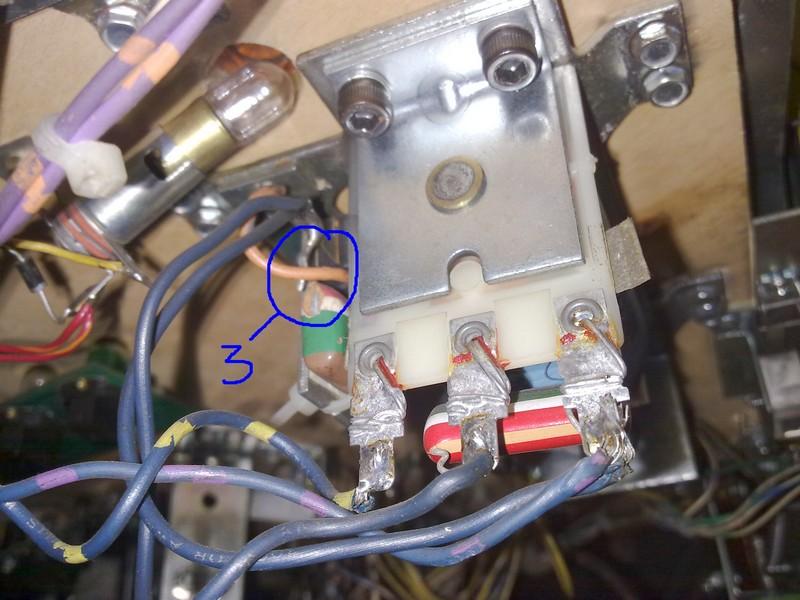

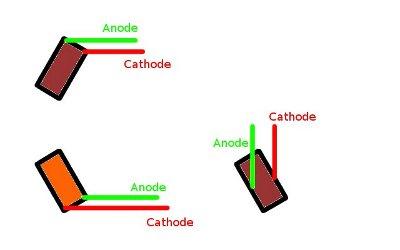

Supprime les deux condensateur de 1µF ... mentionnés 1 et 3-2 sur tes photos Marron Noir Vert ;)

Mets un SEUL et unique de 4.7 µF en // sur le contact fin de course, l'EOS en fait
Et rien de plus

Pour la vis mentionnée ... ce ne sont pas de fissures mais un moletage comme cela s'appelle sur une vis ;)

Par contre tu n'as pas du tout les bonne biellettes

Il te faudrait changer le plongeur + biellette ou alors simplement la biellette

http://www.restorpinball.com/index....tegory_id=158&option=com_virtuemart&Itemid=54

[imgz]http://www.restorpinball.com/components/com_virtuemart/shop_image/product/f96275f373927d62621afaa38eba2c4e.jpg[/imgz]

http://www.restorpinball.com/index....tegory_id=158&option=com_virtuemart&Itemid=54

[imgz]http://www.restorpinball.com/components/com_virtuemart/shop_image/product/Plongeur__bielle_4d46c77f9b786.jpg[/imgz]

Il te faudra aussi redresser les lames EOS ou alors en mettre des neuves


phil75

Philippe
Membre FF
merci pour ces réponses

pour les fissures je ne parlais pas du moletage de la vis ooOOOoo mais des fissures sur la résistance entouré en jaune sur la dernière photo


Supprime les deux condensateur de 1µF ... mentionnés 1 et 3-2 sur tes photos Marron Noir Vert
là je ne sais pas
car pour moi 1 c'était une résistance et 3-2 les borne d'une autre résistance marrto


David

Big Boos
Membre du personnel
Big Boos
Simplement c'est de l'électronique pure

Avec la résistance de la bobine, sa valeur selfique, et la tension on peut calculer un filtre efficace
Le 4.7 µF est plus adapté qu'un 3.3 µF. Voilà tout

Mais rien n'empêche que de mettre un 3.3 µF mais il sera bien moins efficace


phil75

Philippe
Membre FF
bon ok ce que je croyais être des résistances sont des condensateurs et ils sont à remplacer

par contre le 1 vert pourquoi n'est il présent que sur le batteur de droite ?

comme vous pouvez le voir sur la dernière photo à gauche il n'est pas là


jmi-x

Membres
Membre FF
David a dit:
Simplement c'est de l'électronique pure

Avec la résistance de la bobine, sa valeur selfique, et la tension on peut calculer un filtre efficace
Le 4.7 µF est plus adapté qu'un 3.3 µF. Voilà tout

Mais rien n'empêche que de mettre un 3.3 µF mais il sera bien moins efficace
ha oui chuis con moi... :lol:

ya eu de la bibouille sur ton flip vires les condos comme l a dit David et mets des 4.7uF (j ais pas trouvé sur R.P) un sur chaque bobine pas plus


David

Big Boos
Membre du personnel
Big Boos

David

Big Boos
Membre du personnel
Big Boos
PS> lis mon article sur les batteurs de flippers

J'en parle et tu comprendras mieux tout cela ;)


jmi-x

Membres
Membre FF
David a dit:
http://www.restorpinball.com/index....tegory_id=144&option=com_virtuemart&Itemid=54

[imgz]http://www.restorpinball.com/components/com_virtuemart/shop_image/product/d1a966727413c7c30b07c76672570147.jpg[/imgz]

Voilà voilou

EN fait pour expliquer d'origine certains jeux n'avaient pas de condensateurs
Si tu n'es trouve pas ailleurs c'est que c'est déjà quelqu'un qui a mis cela ou sur l'autre déposé car HS
j avais fait une recherche rapide avec 4.uF et rien trouvé donc avec 4.7 c est ok il a trouvé


phil75

Philippe
Membre FF
David a dit:
PS> lis mon article sur les batteurs de flippers

J'en parle et tu comprendras mieux tout cela ;)
je ne trouve pas cet article j'ai fait toutes les sections "articles", j'ai trouvé plein de chose super intéressante mais pas vu celui là ooOOOoo


jmi-x

Membres
Membre FF
il est dans bon plans

http://flipperfrance.com/index.php/articles/158-dmontage-et-montage-d-un-batteur-de-flipper

moi aussi j ais galeré pour le trouver
