panne flipper williams fire

A

arny

Non Membre
Bonjour à tous. Me voilà nouvel inscrit. J'ai acheté à un particulier un flipper WILLIAMS Fire de 1987 (Celui de ma jeunesse) Aujourd'hui il y a un disfonctionnement. En cours de partie est aprés quelques secondes, il s'eteint et remet l'afficheur à zéro. Inutile de vous préciser que je suis complétement novice en electronique et mécanique d'un flipper (guére mieux en informatique !!!) Merci de vos lumiéres.
Joyeux noël à tous.

C

cfa

Non Membre
salut

mets nous une photo de la CPU pour voir son état , car cela peut provenir de la partie reset si les piles ont coulés

A

Ancien Visiteur 1

Non Membre
Bonjour et bienvenue!!

Sais-tu manier un multimètre pour mesurer des tensions?

A

arny

Non Membre
Merci de votre intêret. Je ne sais pas manier un multimétre et en plus je n'en ai pas. Désolé.
je peux eventuellement m'en procurer un dans la semaine.

A

arny

Non Membre

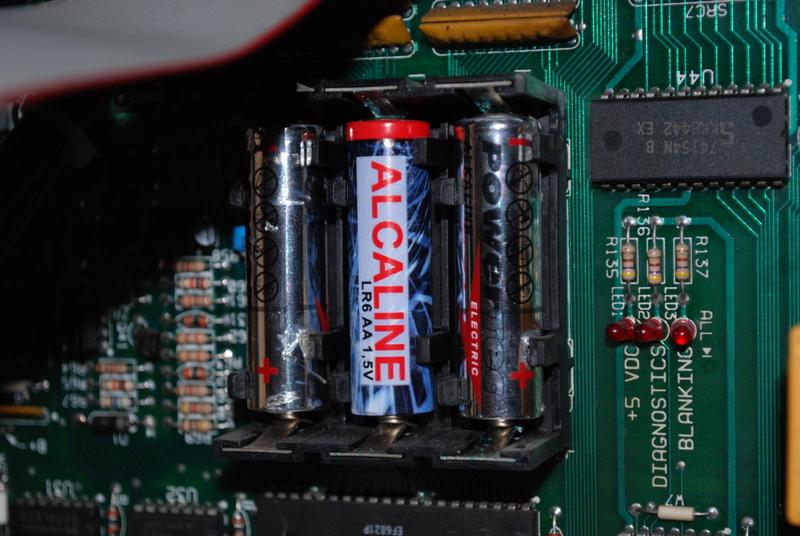

Bonjour, Je ne suis pas sûr qu'il s'agit de la cpu (je suis vraiment nul) mais comme il y à des piles je vous envoie ces photos.

M

matsch

Non Membre
Le support de piles a l'air propre. Je pencherais plutôt pour des diodes de bobines des batteurs à changer...
As-tu remarqué le moment précis où le reset intervient ? Est-ce au moment où tu appuies sur un des boutons du flip ?
C'est pas cher mais juste un peu chiant à dessouder /ressouder...

M

matsch

Non Membre
Ca vaut aussi peut-être le coup de débrancher un par un tous les connecteurs du fronton, d'y mettre un coup de bombe contact et de les rebrancher.

A

arny

Non Membre
J'ai acquis le flipper en novembre et les contact ont été pulvérisés. Faut-il le refaire?

A

arny

Non Membre
Voilà j'ai remis en route la machine : 1° partie reset au bout de 2 billes je n'ai pas remarqué de moment précis...
2° partie, plus de probléme j'ai rejoué une bonne demi heure sans souci.
Je n'y comprend rien je ne pense pas que cela soit normal !!!!!
Je vous tiendrez au courant par la suite.
En attendant merci beaucoup de votre solidarité et de votre intérêt.
Bonne soirée

M

matsch

Non Membre
Joie et bonheur des pannes aléatoires !
Sur le Fire! il n'y a que deux batteurs il me semble.
Peut-être peux-tu commencer par changer les diodes des bobines des batteurs ? Ca n'en fait que quatre, pas énorme à condition de se sentir à l'aise avec un fer à souder.
Plus facile à changer qu'un pont de diode pour un débutant amha, et après tu vois s'il y a amélioration ou pas et on avise...

A

arny

Non Membre
exact il n'y a que deux batteurs mais je ne sais pas ce que sont les diodes des bobines.


lolepro

Membres
Membre FF
Tu dis que tu as acheté ce flipper,

-Est-ce récemment, marchait il sur place quand tu l'a essayé, et plus maintenant qu'il est chez toi ?
-Ou ça fait quelques jours que tu l'as puis tout à coup il merdoume ?
-Ou ça fait un bon moment maintenant que tu en est le proprio, et il merdoume maintenant ???

Laurent.

A

arny

Non Membre
Bonjour,
j'ai acheté ce flipper en octobre. Je ne suis pas un spécialiste mais sur place il fonctionnait correctement.
J'ai eu une panne ce mois ci (micro switch d'un batteur HS) réparée par un professionel.
Plus de souci jusqu'à hier et ce reset.


David

Big Boos
Membre du personnel
Big Boos
Bien

Tu vas nous dire quant il se coupe quel est l'état des 3 voyants juste à coté du support à piles

Par contre il faille que tu fasses une mesure de tension, il te faut un multimètre
Si tu en cherches un sur Rp il y en a un bon

Mets moi aussi la photo de ton alimentation, une carte avec un gros dissipateur gris ou noir

A

arny

Non Membre
Bonsoir,
Voici une photo de ce que je pense être l'alim. En ce qui concerne les diodes, celles de gauche et droite sont fixe et celle du milieu clignote. Je pourrai emprunter un multimétre demain. Par contre j'ai rejoué une bonne demi heure et plus de souci.


David

Big Boos
Membre du personnel
Big Boos
pour les dels c'est bien cela

Une celle du 5 V fixement allumée

Un qui clignotte (blanking)

Et Pia éteinte

Je voulais voir l'alim car souvent il y a un soucis de connecteurs et ou condensateur

Je te conseille vu le modèle de broches (connecteurs) de démonter celle ci et de voir les soudures ....

A

arny

Non Membre
Bonjour,
Merci je vais vérifier les soudures malgré que je n'ai pas une grosse expérience. Je te tiendrai au courant.


David

Big Boos
Membre du personnel
Big Boos
Tu as un article pour cela
J'ai montré une bonne et une mauvaise soudure ;)
