Question Panne et alertes sonores Gottlieb Ligths Camera Action

Nico971

Membres
Membre FF
Bonjour à tous
Quand j'allume mon Flipper, deux led s'allument sur les circuits imprimés du tableau, une alarme sonore retenti les lampes s'allument, l' afficheur reste éteint...
impossible de faire d' auto test
Quelqu'un peut-il me donner quelques pistes a explorer ?
Vous l' aurez compris , je débute ...mais j'ai très envie de remettre mon Flip en fonction
Merci


TONYTO

Membres
Membre FF
Bjr/bsr

Dans un premier temps...
As tu vérifié , tout tes fusibles (sortis de leur logement) qui sont situés sur la planche de fond a côté du transformateur ?

Il te faudra un multimètre avec fonction diode ... symbole flèche avec un T coucher devant cette flèche...

Envoi nous également une photo de l'ensemble des cartes électroniques... cela pourrait être utile pour la suite....

A+


David

Big Boos
Membre du personnel
Big Boos
Quel est le son que tu entends ?

Fait nous une vidéo avec le bruit en question
Genre TITIIIIT TIIIIIT IIIIIITIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII


Nico971

Membres
Membre FF
Bonjour
j'ai testé tous les fusibles , seul le F21 était HS
J'ai fait une petite vidéo (50 Mo ) mais je n' arrive pas à la transférer (fichier trop lourd )


Nico971

Membres
Membre FF
Merci pour vos réponses
j'ai créé ce lien pour voir la vidéo au démarrage du Flip, en espérant que ça fonctionne ...

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.


TONYTO

Membres
Membre FF

C'est sensiblement le même...
Cet article t'aidera...


TONYTO

Membres
Membre FF
Flipper éteint...Tu laisses uniquement branché la fiche du bas de cette carte....


Debranches toute les connectiques...par sécurité....des autres cartes..

Tu mets le noir sur une barrette jaune...par ex...

Le rouge sur un brin de la fiche du haut
Regle ton multimètre sur 20VDC...

Faits une mesure en rallumant le flip...tu devrais lire 5,10 VDC ...sinon fait un petit ajustage avec le potentiomètre de cette carte...

Si ton 5v est bon...
Éteint et rebranche tout...

Quant est-il ?

Tu as aussi un bouton de reboot sur la CPU...des fois ça suffit...


Sinon...
Un vrai électronicien va arriver et te donner la marche à suivre....

Courage !

A+ bonne bille..


Nico971

Membres
Membre FF
J' ai testé le régulateur
en VDC 12 V et 5 V ok
En VAC par contre j' ai du 29V (sur le 12 V ) et du 13 V (sur le 5 V )


TONYTO

Membres
Membre FF
Si tu trouves ces mesures ... n'alimente plus aucune carte !
Ton VAC n'est pas normal...
Ton pont de diodes est sûrement HS..

Debranches les toutes !
Tu devrais trouver uniquement ça sur la J1 A2 (carte alimentation)


Test celui directement sur place
200 rouge noir noir (X3)
233 rouges jaune jaune
244 rouge orange orange
Et le blanc (Gnd)

C' est celui qui se trouve plus au fond de la porte de caisse a côté du transformateur...


Mesure ces tensions...+12 VDC et 10 Vac uniquement et rien d'autre..
Mesure ton VDC en VAC aussi...
ATTENTION DANGER !!!
Quelles sont t'elle ?


Fichiers joints

  • 20220313_164055.jpg
    49.2 KB · Affichages: 1
  • 20220313_165818.jpg
    75 KB · Affichages: 1

Nico971

Membres
Membre FF
Donc ,une fois toutes les CPU débranchées,sur ce pont de diodes , alimentation allumée, je teste en VAC et VDC entre les bornes fil blanc masse et successivement le 200 , puis le 233 et enfin le 244. C'est bien ça ? où est le danger ?


TONYTO

Membres
Membre FF
Le blanc et le 200 ensemble =12 VDC
et uniquement cela... rien d'autre...pas de VAC

233 ET 244 = 10 VAC

Uniquement ces valeurs et rien d'autre !

Attention aux courts circuit car tout est très proche...


David

Big Boos
Membre du personnel
Big Boos
Alors attention sur

1) Ne pas faire de mesures via la tresse de masse
Uniquement soit sur le condensateur de la Driver, soit la cpu, soit les fils blancs issus du bloc transformateur

Autre chose comme je le souligne très très souvent, sur les Gottlieb il n'y a pas de résistance de charge sur les alim
Soit cela peut laisser à une sorte volante, façon de parler et on peut avoir plein plein de vac PARTOUT

Donc en 2

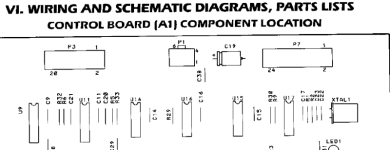

Faire la mesure du +5V uniquement ICI


Sur C19 de la cpu


David

Big Boos
Membre du personnel
Big Boos
Pour son soucis, j'ai vu la vidéo

Cpu bloquée, et ça c'est le Beep Beep des sys3

Il faudra dépanner la cpu, et pour cela tu as mes services, via www.restorpinball.Com


David

Big Boos
Membre du personnel
Big Boos
Donc ,une fois toutes les CPU débranchées,sur ce pont de diodes , alimentation allumée, je teste en VAC et VDC entre les bornes fil blanc masse et successivement le 200 , puis le 233 et enfin le 244. C'est bien ça ? où est le danger ?

Tu ne peux pas faire de mesures ici à vide, cela donnera des résultats erronnés
Oublie cela pour le moment

Cpu à dépanner clairement

Et il faudra mieux me montrer chacune des cartes en photos avant que l'on voit pour un dépannage que de la cpu


Nico971

Membres
Membre FF
Bonjour
grand merci pour ces réponses. Désolé de répondre si tard...le boulot...
Je fais des photos des CPU recto/verso ? je les envoies sur ce site ou je passe dès maintenant sur restore ?


David

Big Boos
Membre du personnel
Big Boos
OUi montre nous déjà ici la cpu, la carte en bas à droite dans ton fronton, photos recto et verso
Que je vois déjà son état global
