Panne d'afficheur DOT the Shadow

Happy_play

latini
Membre FF
Bonjour à tous,

Je préfère ouvrir un autre post, car j'avais un peu tout mélangé les différentes pannes et dysfonctionnement sur mon flip.
Mon problème principal pour le moment, est le non-fonctionnement de l'afficheur qui pourrait me permettre d'avancer dans le dépannage des nombreux problèmes de ce flipper.
Un petit rappel de la cause du non-fonctionnement du dot.

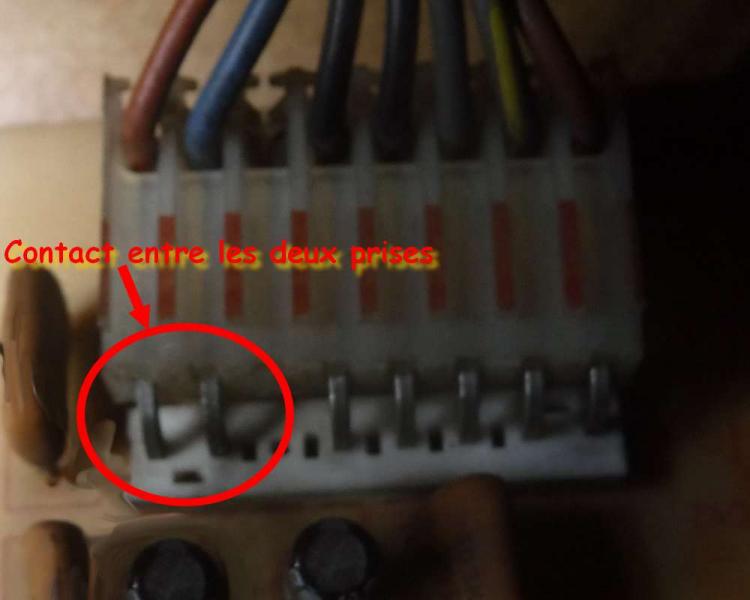

J'ai voulu tester les valeurs en entrée de la prise de l'afficheur. Je pense, que j'ai du toucher avec mon testeur les deux prises :


J'ai donc démonté la dot de mon Black Rose pour pouvoir le monter provisoirement sur le Shadow, mais hélas il ne fonctionne pas .

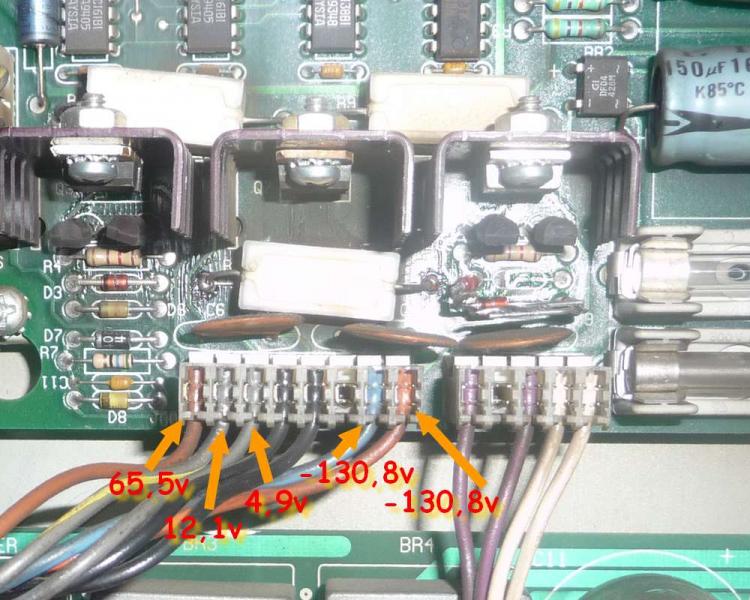

J'ai donc remonté la dot défaillant et teste les valeurs mais ce coup-là, sur la carte afficheur en J604.
Voici le relevé :

Bizarre les tensions en 7 et 8 ?
J'ai aussi constaté, qu'une LED ne s'allume plus en LED 5 :


Pouvez-vous m'aider au dépannage du flipper ?


david04

David
Membre FF
Salut,

Happy_play a dit:
Bizarre les tensions en 7 et 8 ?
Oui, normalement tu doit avoir -113V en 7 et -125V en 8.

Happy_play a dit:
J'ai aussi constaté, qu'une LED ne s'allume plus en LED 5
C'est le +20V pour les flash.

Il y a pas un truc bizarre là?


David

Big Boos
Membre du personnel
Big Boos
Pas bon du tout ce sur voltage ...
La dalle est surement HS ...


Happy_play

latini
Membre FF
Merci David, j'ai donc remplacé le pont diode que je croyais responsable du manque du 20 v pour les lampes flashs (le BR4 sur la carte), mais lors du redémarrage, la led reste éteinte.
Je me suis planté ou la panne est aussi du à une autre pièce ?


David

Big Boos
Membre du personnel
Big Boos
N'oublie pas le bouton de porte qui coupe la haute tension plateau ....


Happy_play

latini
Membre FF
Une question : Lorsque la porte est ouverte, la led n°5 sur la carte ne s'eteint pas, elle reste allumé ?

Le manque de 20v peut venir d'ou car le fusible est ok, la led reste eteinte et sur le point de test en TP7, j'ai 0V ?


Happy_play

latini
Membre FF
Bon, je fais les questions et les réponses :
Oui lorsque l'on ouvre la porte on coupe la led du 20V.
Donc, maintenant j'ai du 20v et les lampes flash qui fonctionnent.
Le problème venait du contact porte, un cosse mal fixé !!!!
Pas de lampes flash sur le plateau : Toutes mortes !!!!
L'aimant fonctionne à merveille.

Voila, il me reste encore quelques bricoles, mais il est jouable.
Maintenant, je vais économiser pour mettre un dot neuf.
