Panne CIRSA SPORT 2000

  • Auteur de la discussion Auteur de la discussion Ninnin
  • Date de début Date de début
N

Ninnin

Non Membre
Hello
Je viens d'acheter un CIRSA sport 2000 de 1988.
Il est en panne.
Selon le vendeur, il s'allume.
Je branche, et y a 2 lampes qui s'allument oui ^^

J'ouvre le fronton, un fusible pété. Je le change, rebranche et allume et là ... boum ^^"

Un condensateur tantale goutte d'eau qui pète :-/

Je vous poste une photo des cartes, voir si quelqu'un a une idée du problème.

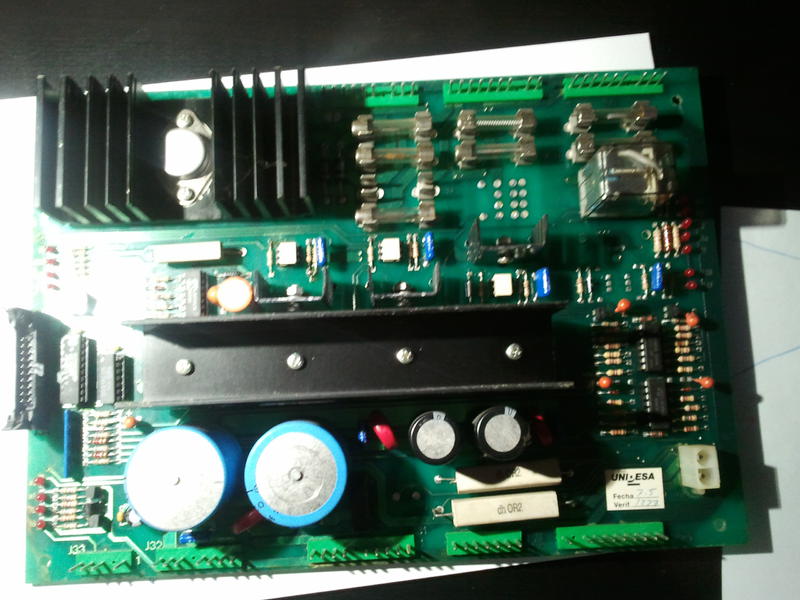

La carte fusible qui a sauté (F6 - 2 ampères) :

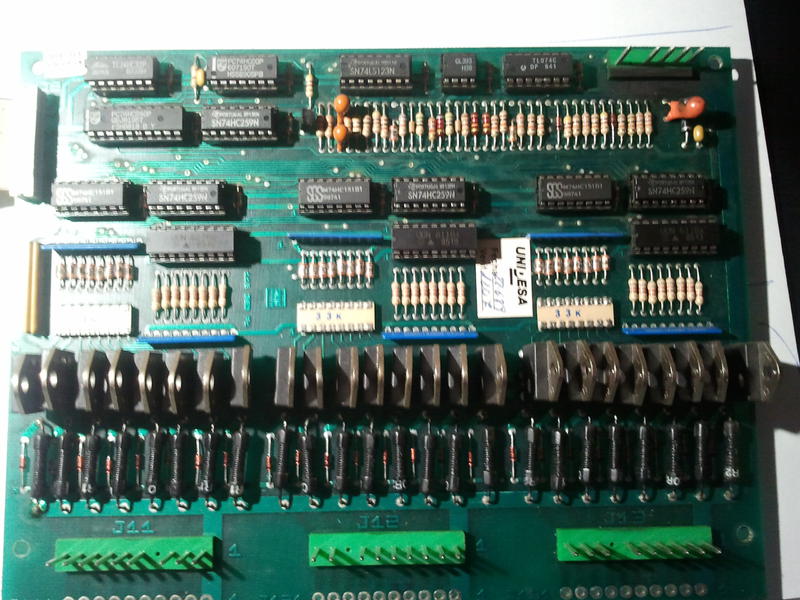

La carte avec le condo qui a pété (en haut à droite) :


PS: si quelqu'un a la valeur du condensateur.... elle a cramé avec ^^"

Trouvé la valeur sur le plan. 15 micro 25v

Reste a savoir pourquoi ça a pété ^^

PS: fusible changé il a repété, j'avais pas précisé ^^

Photo carte euh... je sais pas joiiinnn

Y a la pile qui a fait caca sur les diodes au dessus..... une coïncidence avec le fusible ? un rapport ?



En gros plan:


Carte nettoyée.
Pistes réparées etc...
La pile avait fait pas mal de dégats, mais sur une surface assez petite, ça va.

Condensateur tantale explosé remplacé par un chimique.

Re-branchement demain, on verra si ça re-saute :-/

Personne pour aider ? je sais que c'est pas des cartes connues, mais bon :-/

C'est dommage le flipper est nickel pour tous le reste, super état (je ferais une présentation + tard quand il refonctionnera ^^ )

J'ai rebranché les cartes, et 2 fusibles pètent: F2 et F6 (encore ... )

Je vais vérifier les faisceaux dans l'aprem, je vois que ça, ou une bobine en cours circuit.

Mais un petit message de votre part serait cool les gars, j'me sens seul et abandonné là lol :p

Problème fusible apparemment réglé, un fil était abimé et touchait une masse.

Alors maintenant, le flipper ne démarre pas.

Je le branche, il grésille, toutes les lampes s'allument, les batteurs répondent quand on appuie sur les boutons de chaque coté (déjà une bonne nouvelle pour le 50v ^^ )

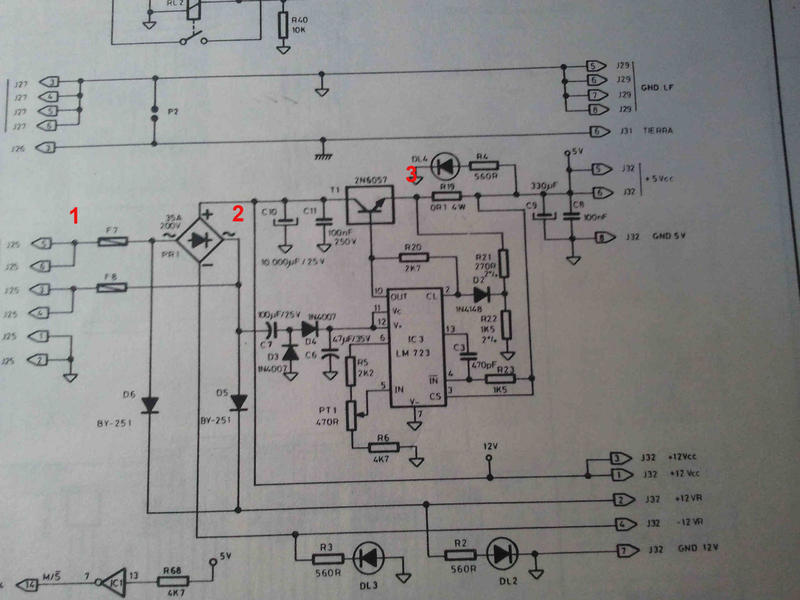

Par contre, j'ai un souci; voir ce schéma:



Mes mesures:
Au point 1 : 12,38V alternatif
Au point 2: 9,42V continu
Au point 3: 0.4V continu noeil


Déjà, est ce normal qu'en sorti du pont je n'ai que 9v ? Je sais qu'il y a une chute de tension, mais elle est de 0.6V si mes souvenirs sont bon ?

Et ensuite, pas de 5V sur les circuits, et la diode de controle du 5V DL4 ne s'allume pas (logique, y a pas de tension)...

Qui serait en cause ? le pont ? le 2N6057 ? le LM723 ?

Bonjour.Je comprend ta surprise devant la manque de réponse. Mais il faut bien comprendre que les machines Espagnoles comme les Italiennes ne sont pas légion et par conséquent les gens qui en possèdent ne sont pas nombreux non plus .Reste a souhaiter qu'il y en ait au moins un ou que David ait une réponse. Bonne soirée et bon courage..

Moué, n'empeche j'me sens seul :D

Bref, je continue mon monologue, si ça peut servir un jour ^^

J'ai testé les condensateur, notemment coté regu 5V avec le LM723, et un tantale me sort une résistance continue de 12,9 ohms au lieu d'aller de 0 ohms vers l'infini O_O

J'ai trouvé 2 tantales comme ça, quasi en cours circuit.

Remplacé tous les 2 par des chimiques.

PS: le flipper a un total de 16340 parties au compteur, il est "neuf" en gros lol

oui pas evidant pour sur ce coup j'ai meme du aller sur ipdb pour voir de quoi tu parlais
n'enpeche la table de jeu a l'air pas mal
je te souhaite une bonne resto

J'ai mon + 5v ca y est ^^
Mais maintenant le relai qui alimente le plateau grésille et s'enclenche plus, mon 12v est tombé à 8.93 -_-

Je regarde demain du coup cet aprem je vais chercher un autre flip et j'en ai pour tous l'aprem de voiture aller-retour ^^

@ ce soir :)

Tu as des soucis sur la carte régulation et redressement

Sans doute des soucis de masses ou surtensions qui on fait que les tantales ont explosés ainsi
A voir en ce sens à mon avis

J'ai déjà changé pas mal de tantales, ça vieillit très mal ces bestioles là :-/
Ensuite, après beaucoup de tests, ma tension de 12v ne chute qu'après le branchement de la carte CPU, celle qui comportait la pile qui a coulé.
Je vais donc la re-réviser et voir si je trouve quelque chose.

Mais dur dur de trouver quoi que ce soit sur ces cartes, heureusement qu'il y a les schémas dans le bouquin !

OUi tu as raison les tantales c'est de la M .... pas d'autres mots
Clair pas facile ce type de carte et j'en ai pas encore dépannées.... de celles ci
Soit
Pour l'alim c'est comme une WMS

Honnêtement là, je sèche :-/
J'ai changé le pont, les condo, des diodes "louches" ( visuellement seulement, mais bonne au testeur...).
Si ça t’intéresse David, je peux te scanner les schéma à l'occaz pour compléter tes docs des différentes cartes ;)

OH BORDEL !!!!!!!!!!!!!!!!
J'ai de la patience, mais là .....

Qui a de l'essence ? Vais voir si un flipper ça brule bien RAHHHH RAHHHH RAHHHH

J'ai TOUT testé, il démarre pas et mes tensions se cassent la gueule ....

le + 12 tombe à 8.9 et le +5 tombe à 3.7 ...

En fait le +12 était bon AVANT que je ne répare le +5.
Depuis que le +5 est bon à vide, une fois en charge les 2 tensions tombent.
Le +50 est fixe lui (52 volts)

Le pont serait HS ou condensateur HS
Tu as bien mis le bon pont à diode
Ici ce sera aussi un bon 35 Amp qui va bien

Déjà remplacé, par un 35 amp oui :s
Condensateurs changés également (les 2: celui du +5 et celui du +12).

Je vais le laisser tomber quelques jours celui-là, sinon je vais le réparer à coup de masse, et ça serait dommage il est quasi neuf ^^"
