Panne carte Dot Matrix sur Indiana Jones

OLIVIER59

Membres
Membre FF
Bonjour,

Après avoir fait de nombreux test sur mon flip, je me suis rendu compte que ma carte DOT est en panne.

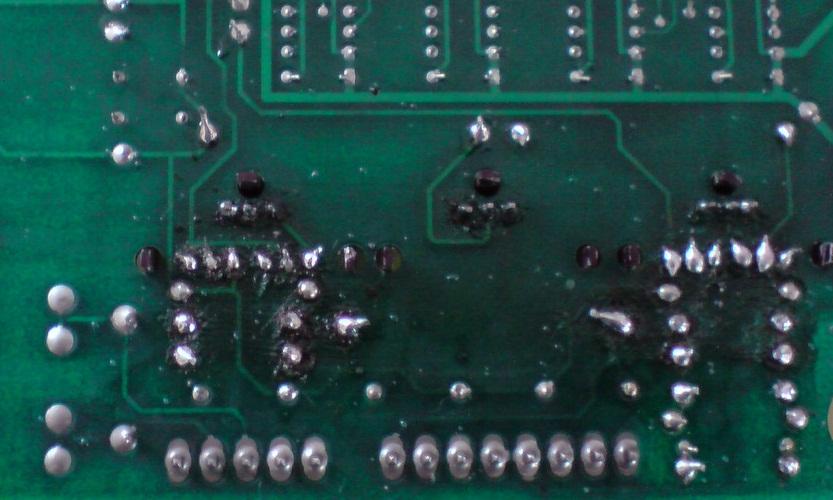

J'ai changé:
R3,R6,R12,R13
D3,D6,D7,D8
D4,D5
Q3,Q7,Q8
Q2,Q10
Q4,Q5
R8,R9,R11

Je branche et les 2 fusibles fondent, toujours pas de 62v

J'ai redémonté la carte et mesuré Q4 entre B et C j'ai 0.120 et entre B et E: 0.770
Q5 j'ai environ 0.840 pour les 2

Par contre je ne sais pas comment mesurer Q3,Q7, et Q8 ainsi que Q2 et Q10.(même principe que pour les autres ??)

Je ne sais plus ou regarder, que dois je faire SVP, merci de votre aide





david04

David
Membre FF
Si ton afficheur lui même est bon, il va falloir vérifier les composants, il n'y en a pas des tonnes.
Si les fusibles grillent direct, il y a visiblement un problème.


David

Big Boos
Membre du personnel
Big Boos
Même test pour les transistors qui sont dit Silicium

Soit pas de soucis

PAr contre si tu as tout bien refait, tu as peut être une piste de coupée ?

Tu vérifies comment les tensions ? En charge avec la dalle ou à vide ?


OLIVIER59

Membres
Membre FF
Mes mesures pour les transistors sont faites carte enlevée.
J'ai vu que les valeurs avec le multimètre en position diode devraient être comprises entre 0.4 et 0.6 donc que pensez vous des résultats que j'ai obtenunoeil


David

Big Boos
Membre du personnel
Big Boos
Su tu as les même résultats qu'au début de ton message ils sont cuits alors


OLIVIER59

Membres
Membre FF
Les composants peuvent avoir aussi rapidement cramer!! même en 2 minutes, alors que les fusibles ont laché aussitôt?
Comment faire pour tester BR1, BR2 et les condos?

Merci de votre aide.


du grand mendes

Membres
Membre FF
Salut, tu controles au multimetre en diode comme d'habitude.
Pour les condos je ne sais pas trop, a part mesurer si ils ne sont pas en CC.
Bon courage.


David

Big Boos
Membre du personnel
Big Boos
SI tu n'as pas un capacimètre laisse tomber le test condo

Oui les pont à diodes en test diode, lis mon article la dessus ;)


David

Big Boos
Membre du personnel
Big Boos
OLIVIER59 a dit:
Les composants peuvent avoir aussi rapidement cramer!! même en 2 minutes, alors que les fusibles ont laché aussitôt?
Comment faire pour tester BR1, BR2 et les condos?

Merci de votre aide.
Tristement hélas, loi de la vérité de l'électronique protégée par fusible ... Souvent le fusible lâche trop tard .... Fumier ce dernier ;)
