ou se trouve ce condo ?? et sa valeur ??

[jml]

salut !!!!

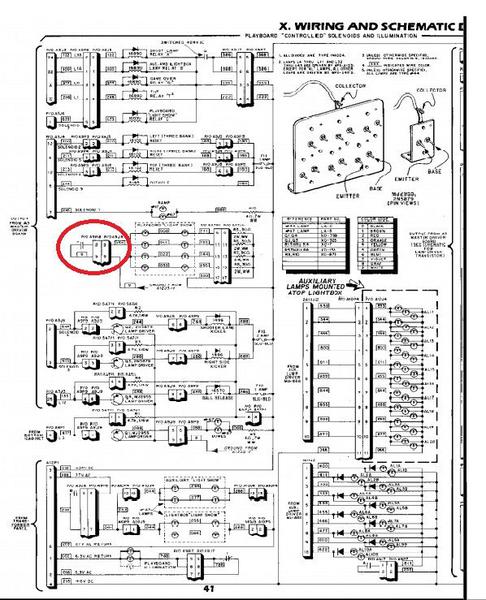

Sur un spring break GTB 80B , je n'arrive pas à situer ce condo (entouré en rouge). page 41 de la doc.
Pas de valeur indiquée, non plus.
J'ai bien un 2ème condo sur l'alim ; de 100µf; connecté au pont de diode; mais est-ce lui ?? pas indiqué sur le schéma.
ou alors s'agit-il d'une erreur de schéma ?
Si c'est lui; a-t-il la même "fonction" en étant connecté du coté alim ou comme sur le schéma ?

je sais ; je suis nul en lecture de schéma

merci de vos connaissances

@+



[jml]

schéma .....

@+



[Couin]

Plop !

Ce n'est pas un condo mais le contact du relais "C" qui permet de faire clignoter les 8 lampes qui longent VACATION.



[David]

OUi car les #44 sont survoltées



[jml]

salut !!!

"Bon sang; mais c'est bien sûr". Quel C..
mince; c'est vrai; j'avais zappé ce contact; pourtant je sais à quoi sert ce relais

Effectivement; elles sont survoltées ces lampes; c'est ce qui m'a fait m'interroger et vérifier cette partie du circuit.
Donc, le condo (100µf) qui est sur le pont de diode est donc bien pour le filtrage !! Pas sur le plan celui là.

merci

@+



[David]

Quel condensateur de 100 µF ???

Sur le transformateur il n'y a qu'un de 10.000 µF et aucun autre ...



[jml]

salut !!!

Ben; d'après les schémas; oui; mais voit la photo; stp; le montage a l'air d'origine.
le 10 000 à gauche et un 100µf à droite.

je laisse; le change ou je l'enlève ??

merci

@+



[David]

Non pas du tout d'origine !!!

Aucun condensateur sur le +24 V des bobines !

Cela sent la faiblesse des biellettes, de là ce rajout !
En plus le SpringBreak et super violent déjà
Avec ce condo les décors volent en éclat !



[jml]

salut !!!

ok; donc; je le supprime.
merci pour tout.

@+
