    Le nettoyage des connecteurs de circuits imprimés ou cartes électroniques

    Une petite vidéo avant tout ICI (Faites enregistrer sous)
    Pourquoi cela ?

    Il est assez simple de comprendre que les signaux électriques transitent dans des fils ou pistes, les fils pas de problème ainsi que les pistex s’ils ont été bien dessiné dans la conception, mais les connecteurs ha là là.
    L’air , l’humidité, le temps (tic tac ) sont des facteurs d’oxydations, ainsi que les batteries.
    Comment ? Bien entre le point de deux contacts des métaux souvent différents, il se passent une oxydation qui, elle devient un oxyde isolant, je m’explique :

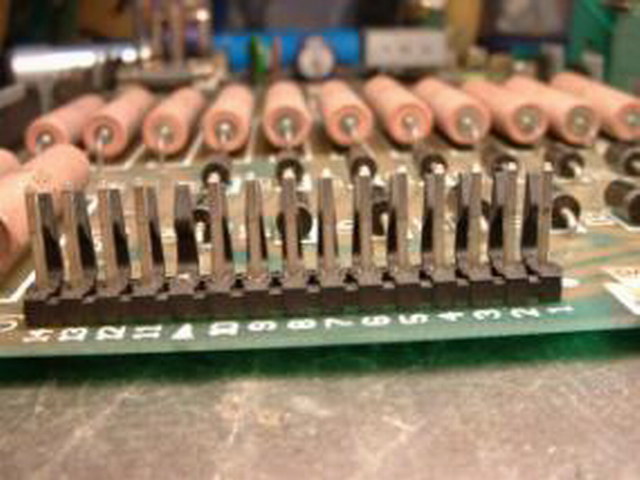

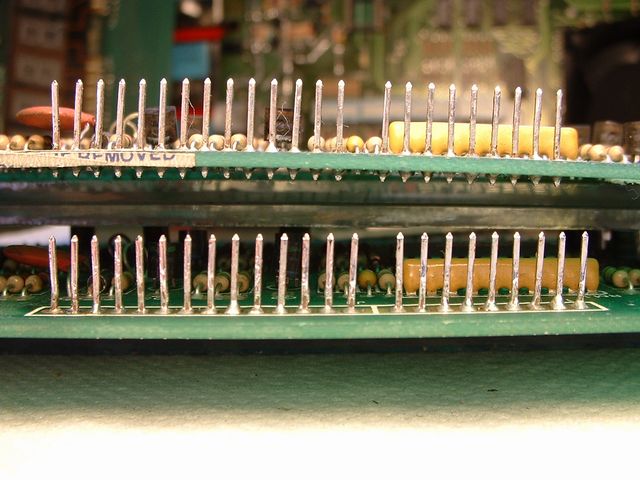

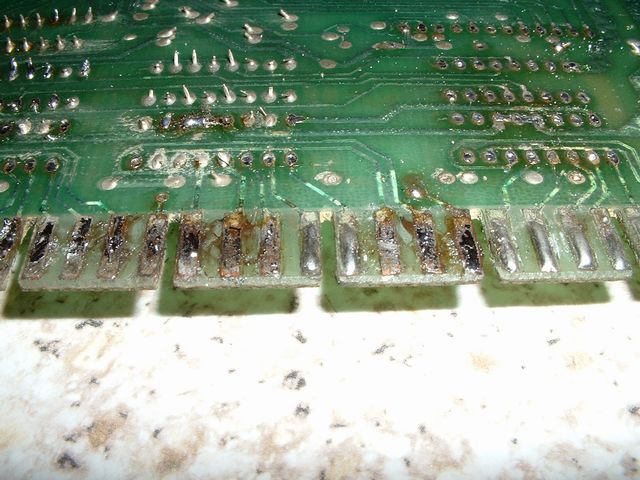

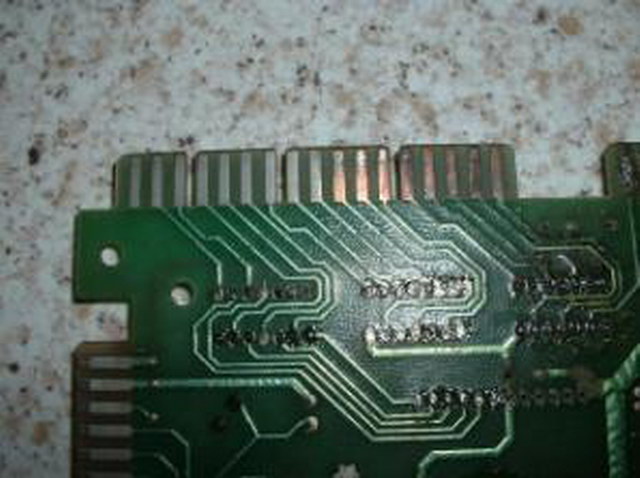

    Ce que vous voyez ci dessous est en fait un point ou une trace noire qui elle est isolante

    [​IMG] [​IMG] [​IMG] [​IMG]

    Celle ci engendre très souvent des connecteurs brûlés ou alors aussi des mauvais contacts et des plantages de Cpu ou alors un disfonctionnement de l’organe commandé par ce connecteur.

    Comment y remédier ?

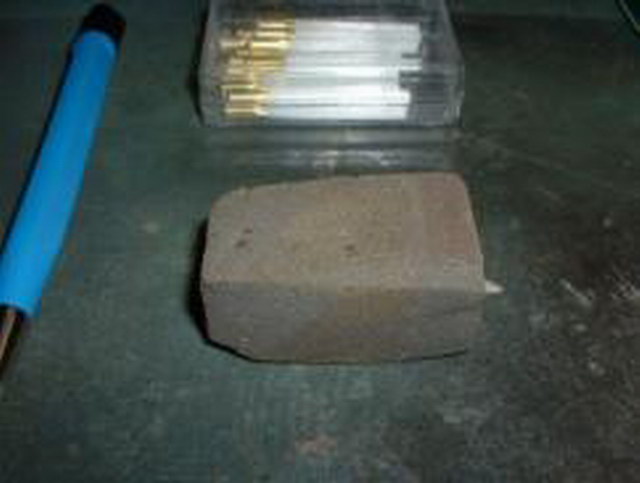

    Il vous suffit d’une gomme abrasive dans de nombreux cas, ou alors d’un peu de tampon récurreur vert ou aussi ce stylo fibre de verre, ou au mieux de poncer et de refaire un étamage à chaud et non par solution de dépôt !

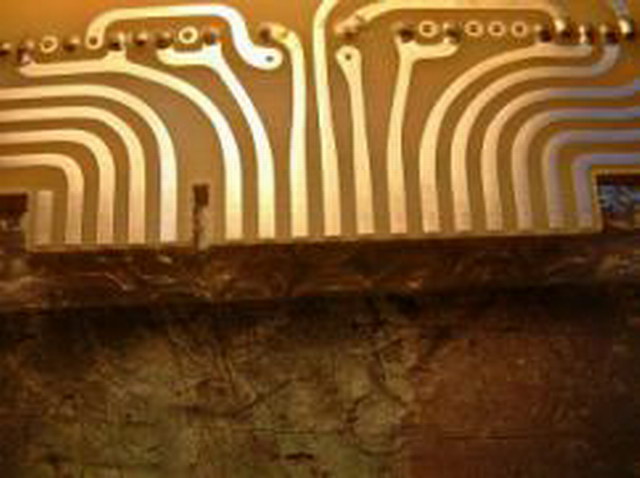

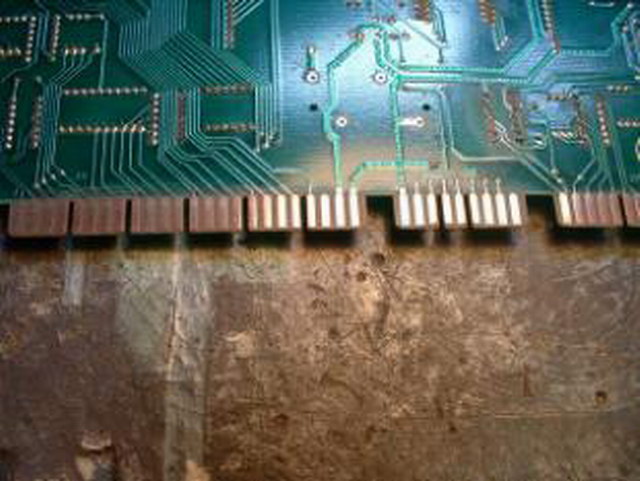

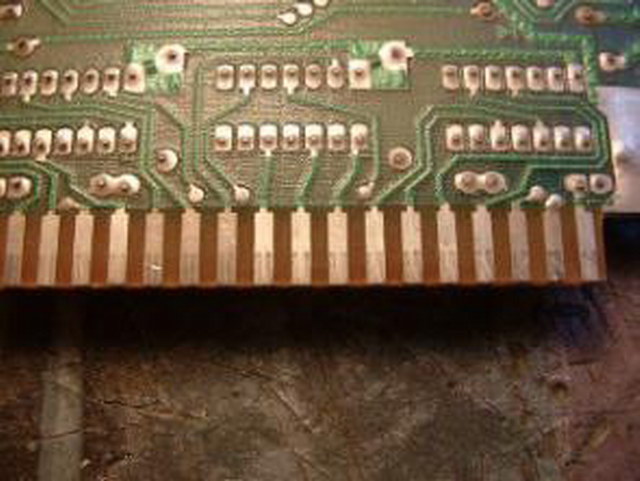

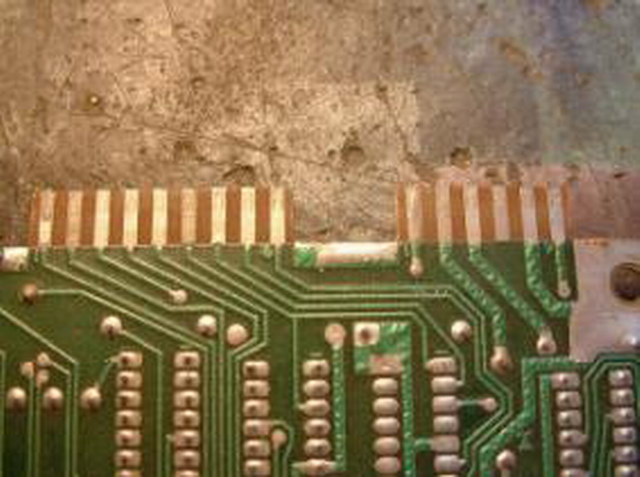

    Regardez avec la gomme abrasive ce que l’on arrive à faire rapidement, sans trop d’effort !

    [​IMG] [​IMG]

    Ceci est fort utile pour les afficheurs sys3-6 de Williams et certains connecteurs chez Gottlieb !

    Les cas extrêmes !

    L’oxyde d’une batterie :

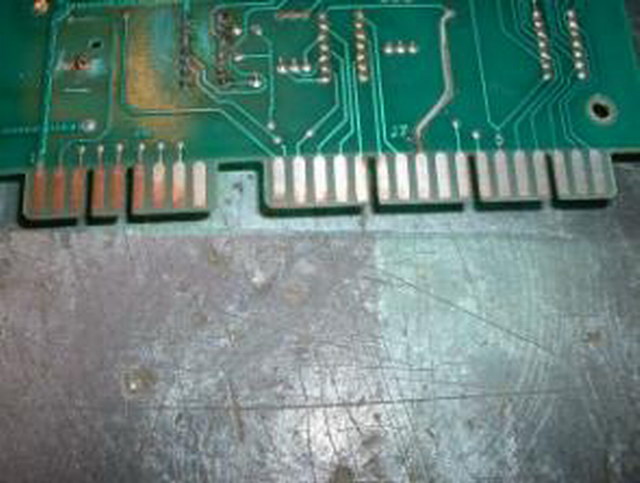

    Regardez une fois cette carte passée au bain.

    [​IMG] [​IMG]

    Ici il est bon de poncer le circuit avec un grain allant de 60 à 320 suivant le niveau d’oxydation !

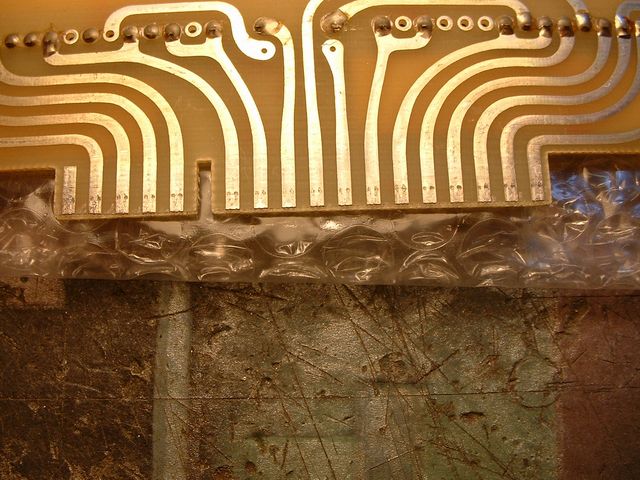

    Il faille que par la suite il ressemble à cela, hyper brillant ! Pas de traces noires, ni vertes doivent restées !

    [​IMG]

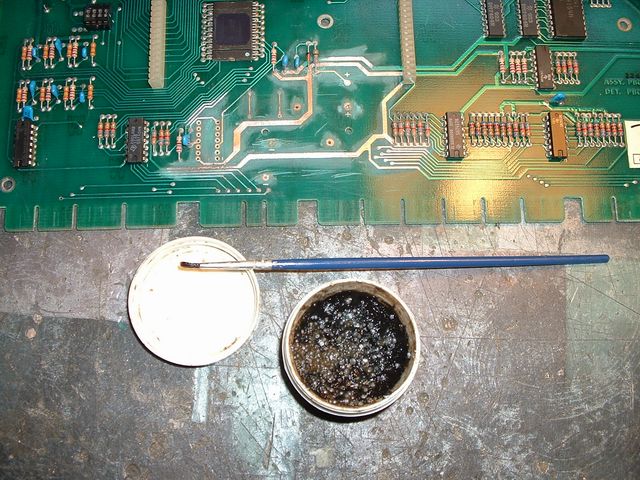

    Puis il convient de mettre du flux décapant afin de détruire les restes qui sont bien encrés souvent dans le cuivre !
    [​IMG] [​IMG]

    Posez ce dernier au pinceau , pas avec les mains c’est un irritant et ventilez bien lors de la soudure !
    Attention à L’asthme !!!

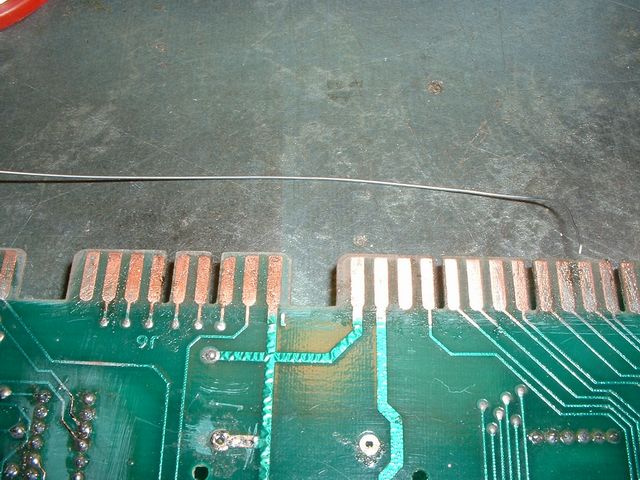

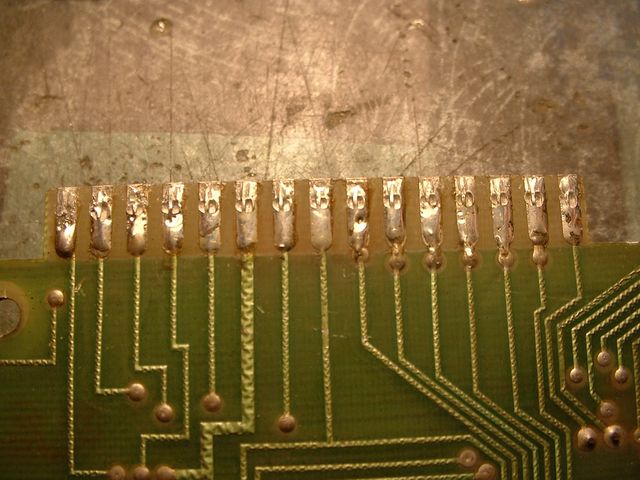

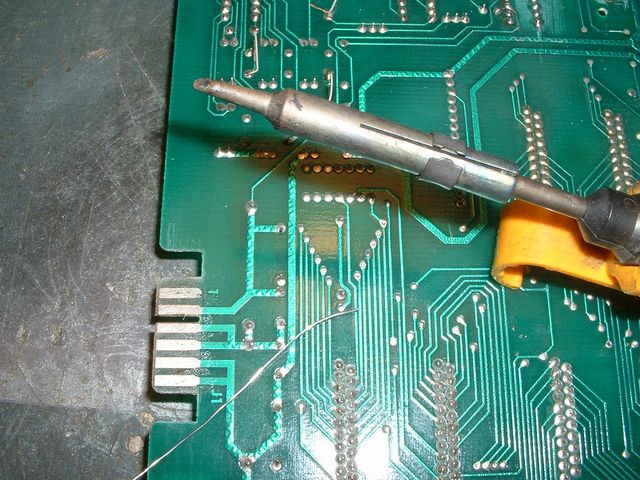

    Une fois ce fait bien étalé, prenez un fer à souder de 25 watts environ et utiliser un fil fin afin de faire un petit dépôt d’étain et à chaud ! Voyez ci dessous

    [​IMG]
    Une fois ce finis, laissez refroidir, passer du papier absorbant imbibé d’alcool à brûler, afin de dissoudre les dépôts et pour celui ci c’est fini ! mais ne déposez pas de trop sinon vous abîmerez vos connecteurs femelles

    Ce qu’il ne faut pas faire :

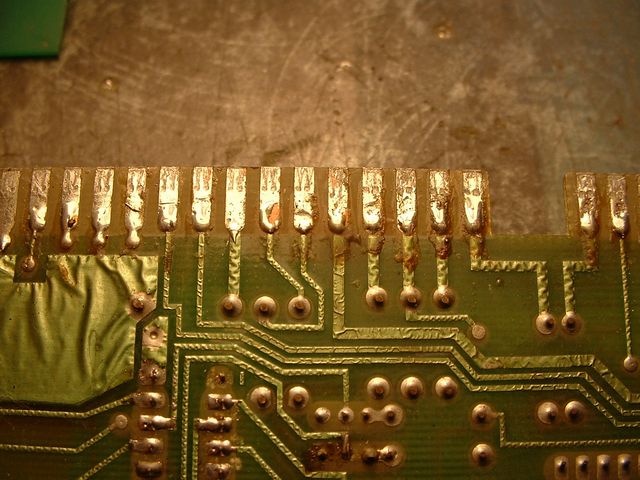

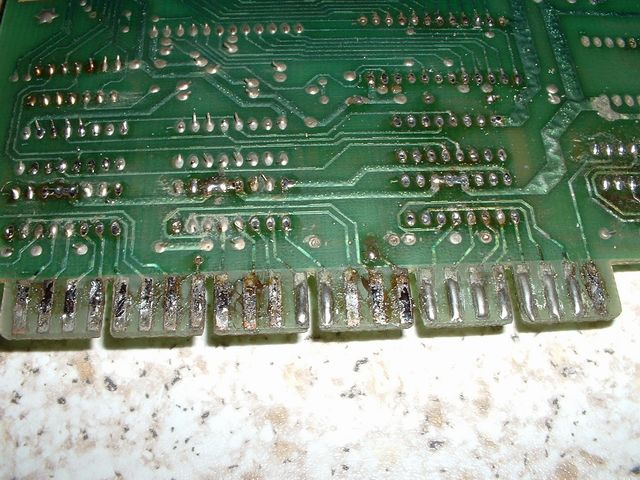

    Voilà de belles photos, horribles ! Je vous interdit de faire cela, jamais, sinon oubliez votre jeu !

    [​IMG] [​IMG] [​IMG] [​IMG]

    Si ceci existe ( il y a des chances ), prenez une pompe à dessouder et aspirez le trop chargé sur ce pauvre connecteur mâle !
    Faites en sorte d’avoir qu’une fine couche, non épaisse, et que cela soit simplement désoxydé et pas de surcharge pondérale du connecteur ! JAMAIS !
    Si un connecteur déconne ce n’est pas en faisant cela que l’on améliore le problème, on change les cosses et on nettoie !

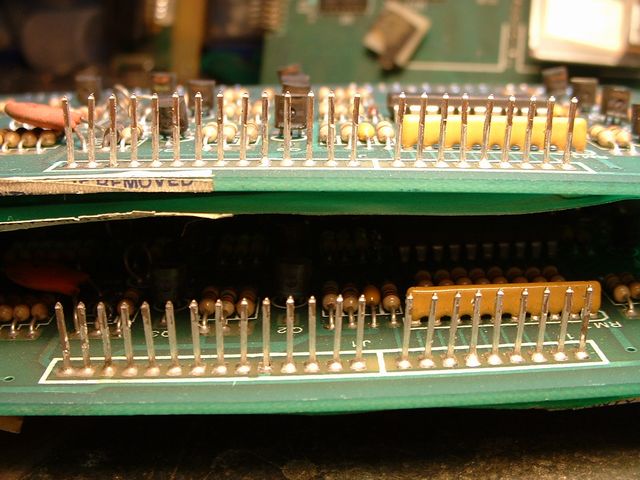

    Le décollement de l’étain :

    Un cas régulier dans les flippers Bally, regardez ces connecteurs ! Oui un décollage de l’étain du à une mauvaise pose de l’étain lors de la fabrication du connecteur !

    [​IMG]

    Une solution, un coup de brosse, de papier grain 320 et au pinceau mettez du flux décapant, puis poser le fer avec un tout petit peu d’étain et vous obtiendrez ce qui suit
    [​IMG]

    Ci dessus, celui du haut est parfait, celui de bas ne l’est pas encore, allé un p’ti effort et ce sera bien fait !
    N’oubliez pas de nouveau à chaque utilisation de flux de passer un coup d’alcool à brûler, sinon celui ci avec le temps ré oxyde les contacts ! N’oubliez pas !

    Sinon sur Restorpinball vous trouverez aussi des brosses pour cela, c'est un jeu de trois brosses, celle en métal et laiton permettent de brosser simplement, et supprimer aussi les traces noires, mais cela ne ponce pas, et ne répare pas si oxydation.

    Conclusion :

    C’est fait vous êtes ainsi parez pour pérenniser avec succès votre flipper
    Ceci vous supprimeras au moins 90 % de pannes et évitera au moins 90 % à l’avenir aussi
    Allé cela va connecter maintenant
    Au fait j’ai faillis oublier les cosses Molex vous les trouverez sur RP , rubrique connecteurs


    Bon flippp.

    © David
    © Ff et Rp
    OrigineMai 2004
    Révision 1 le 18 Mai 06
    Révision 2 le 06-02-09
