Mon banc de test (simple) System80B

Couin

Palmus Modératus
Membre du personnel
Moderatator
COUIIIIIIIIIIIINNNN !!!!


Et voilà, je viens de terminer la première phase de mon banc de test pour CPU System80B.
Hop hop hop , récup' d'un transfo de 80B, et déléments du bad girls récemment déplumé et hop , on suit les schémas, on simplifie la connectique, on fixe tout sur une planche et on obtient ça :

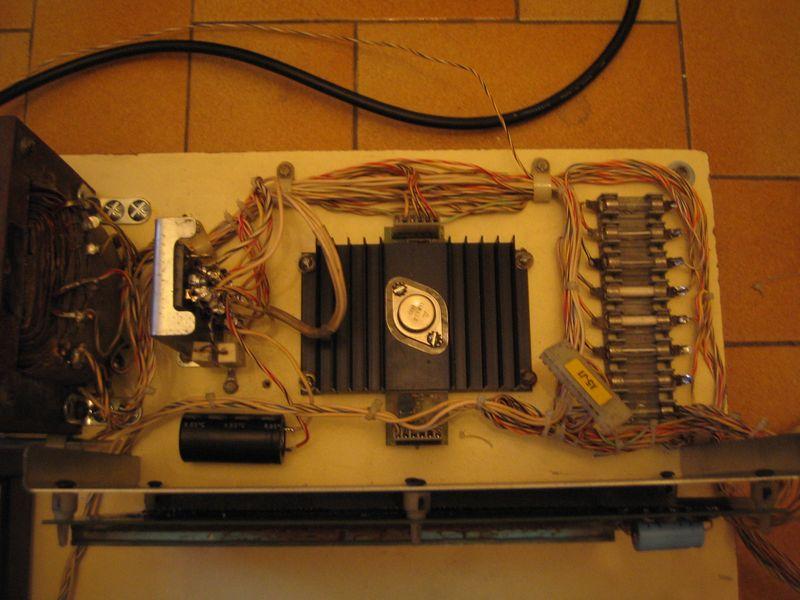

L'alim simplifiée...

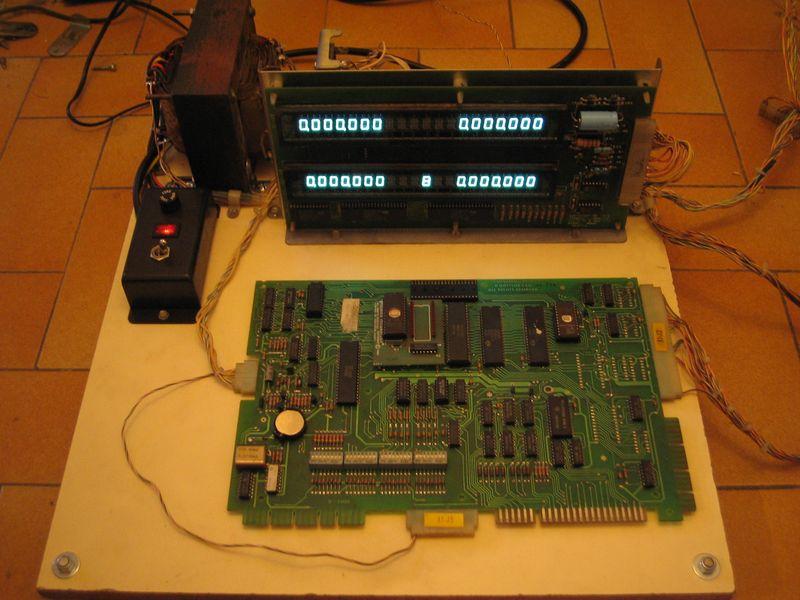

Et une vue d'ensemble :


Notons la présence des 2 connecteurs (complètement à droite) pour carte son style TX Sector/ Robowar, et il y aura un adaptateur pour faire passer les cartes son style Spring pouet (à connecteur plat donc).

Voilà, c'est sur qu'il est pas aussi élaboré que celui de David,mais bon, ça me permettra surtout de faire des mesures à l'oscillo sans me faire ch.... la tete dans un fronton de flip lol

Couiiiiiiiiiiiiiiiin


David

Big Boos
Membre du personnel
Big Boos
Ah je vois que tu t'es bien amusé ;)
Pas mal ;)


Couin

Palmus Modératus
Membre du personnel
Moderatator
Ouais mdr
Bien amusé à me faire ch... ouais lol


David

Big Boos
Membre du personnel
Big Boos
Et avec les boutons maintenant cela donne quoi ? arfff


David

Big Boos
Membre du personnel
Big Boos
Cela donne un Bally MDRMDR abu1 abu1 raousss
