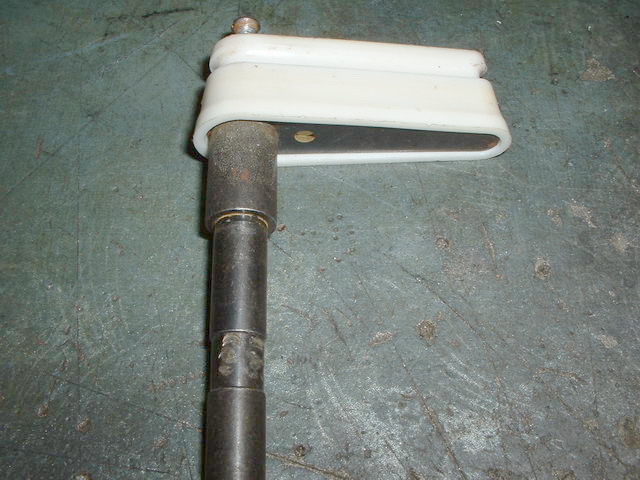

    Comment modifier un mini batteur Gottlieb en axe fin

    [​IMG]


    1) Pourquoi ???

    Simple à ce jour je n’ai pas trouvé de remplacement, ni même d’équivalent
    Soit il me fallait solution car mon Genie avait un batteur complet modifier en génération sys80

    C’est bien aussi et cela marche TRÈS bien même mieux mais pour ceux qui ne veulent pas faire cette modif, voici comment on va faire…

    2) Les besoins

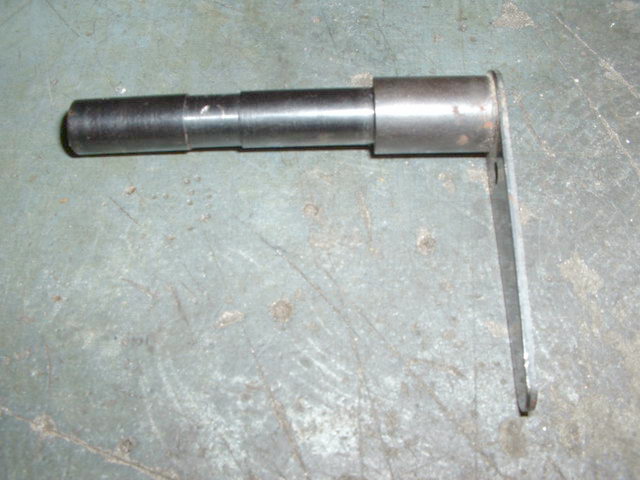

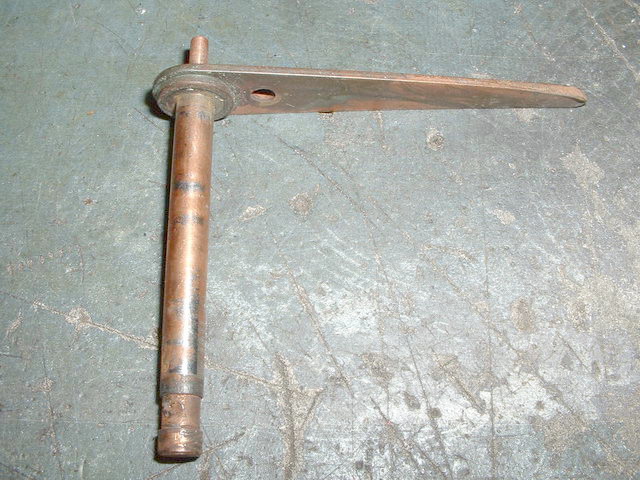

    Pas de grand chose, d’un batteur GTB mini , un vieux batteur WMS ou neuf peut ,nous importe

    [​IMG] [​IMG]

    3) Comment faire et avec quoi ?

    Là il vous fait déjà, un mini étau ou étau, une perceuse sans fils 12 V de qualité ( Metabo est un top ), une mèche de 2.5 mm de diamètre, HSS ( acier rapide ) ou mieux conseillé NITRURE DE TITANE, mais voyez vous je l’ai fait avec un HHS mais il faut un peu transpirer aussi et avoir une perceuse visseuse puissante, une pince UNIVERSELLE , une cale à poncer, et une lime, un tube plastique de diam extérieur 10 mm ( a défaut pour précision ce serait 9.1 mm )

    4) Voyons cela en étape

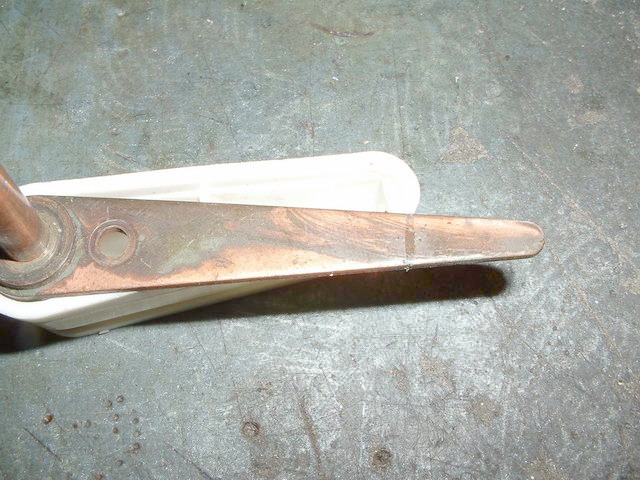

    a) Positionnement du batteur WMS sur le mini batteur Gottlieb

    Avec cette image vous pouvez constater que contrairement aux dire, les batteurs sont identiques de par la largeur, hey oui, héhé

    [​IMG] [​IMG]

    Tracez pour la découpe, en positionnant comme indiqué sur l’image
    Utilisez une pince universelle et marquez TRES fortement avec la partie coupant le bout tracé
    N’essayer pas de le couper, mais une fois marqué pliez d’un coup sec, cela se brisera parfaitement

    Passez un coup de papier de verre grâce à la cal à poncer et vous obtiendrez cela

    [​IMG]

    b) Passons au bout de l’axe et sa fixation

    A l’origine GTB à mis une vis au niveau du centre de l’axe, ce qui est vraiment très intelligent pour le maintient parfait de l’axe du batteur et du cabochon

    On ne peut mieux cette idée fut géniale .
    Comment allons nous faire par contre ?

    Facilement vous en faites pas

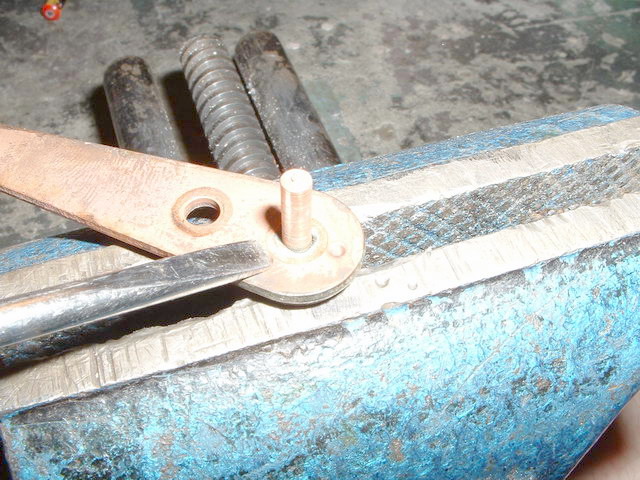

    Supprimez déjà le bitoniot extérieur, soit par un coup sec, ou à la pince universelle ( ce que j’ai fait en brisant d’un coup violent et sec ) ou alor sciez, mais franchement c’est long et cela n’en vaut pas la peine

    [​IMG]

    c) Maintenant perçons

    A 2.5 mm et pas PLUS

    Un seul conseil une fois la mèche rentrée de 6 mm faites deux coups , un à gauche et un au dessus en déformant l’axe histoire de créer un trou ovale ayant on dira 2.75 mm afin de permettre au taraud de faire le filetage

    [​IMG]

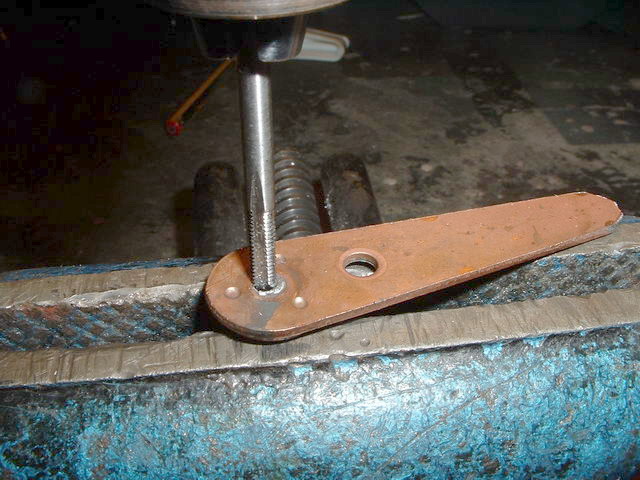

    d) Taraudons maintenant

    Grande PRUDENCE sur un point, le taraud est en carbure extrêmement dur et impossible quasiment à re percer, il craint les violent choc, les blocages, et aussi l’échauffement


    Portez des lunettes de protection, les yeux se remplacent pas encore et des gants de protection contre les limailles très très coupantes et font vites des affreuses échardes dans les doigts…..


    Soit ou faite le au tourne à gauche ou alors comme moi à la visseuse mais , soyez très doux, soyez fort, et tenez cela sans trembler et sans dévier de la perpendicularité….sinon CLIC et hop poubelle

    [​IMG]

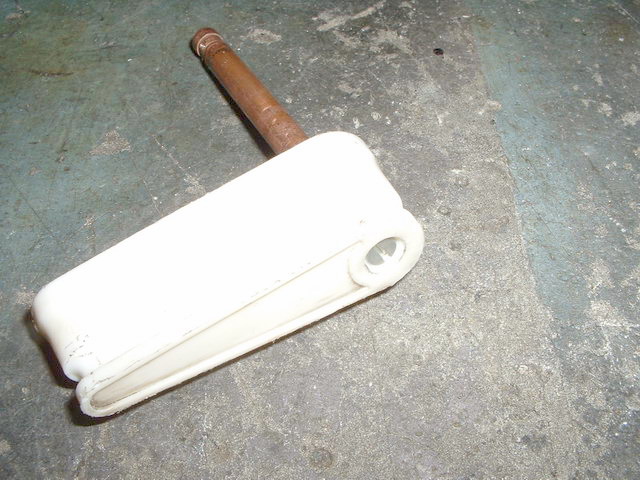

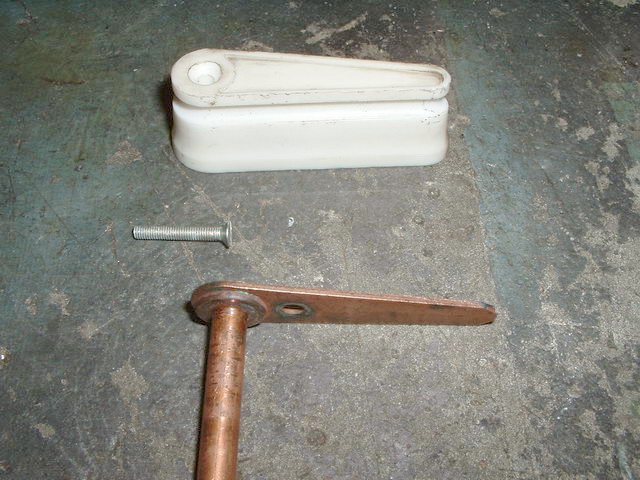

    5) Montons l’ensemble

    Si vous avez bien travailler mettez l’ensemble en place
    Au fait il vous fallait une vis à tête fraisée de 3 mm de diamètre…

    [​IMG] [​IMG] [​IMG]

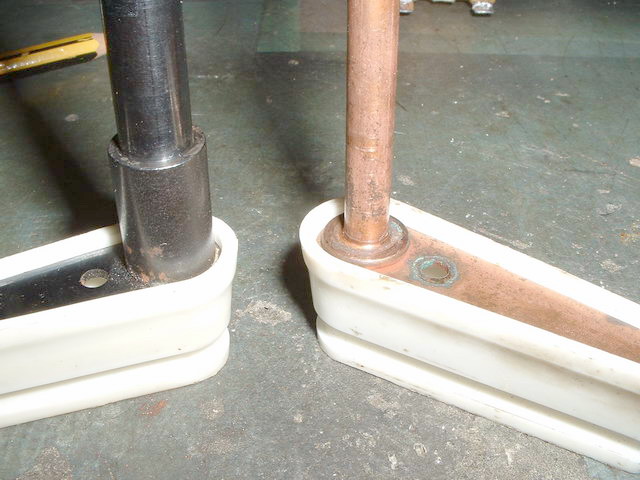

    Pas mal, n’est ce pas ….MAIS……
    [​IMG]

    6) L’entretoise de hauteur

    Oui , le mais précédent appelais à une chose importante permettant la mise en place à la bonne hauteur sur un flipper Gottlieb, l’entretoise de butée de hauteur

    Comment allons nous la faire ?

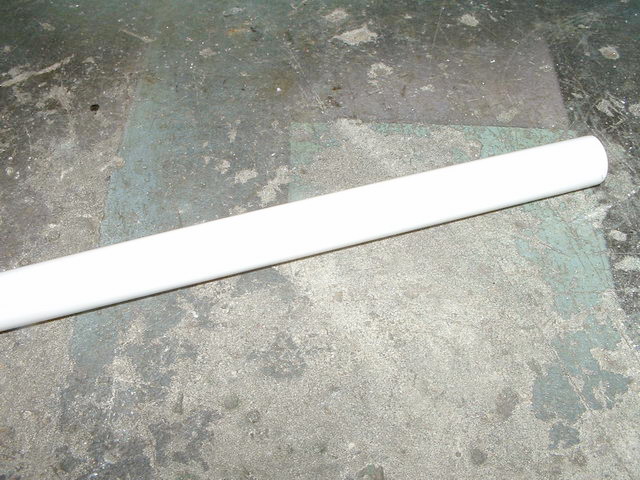

    Simplement avec un tube en plastique de 10 mm de diamètre extérieur ou 9.1 si vous trouver ou alors en aluminium ; comme vous plaise …

    Il vous faut le couper, soit à la scie, au cutter ou alors comme moi avec l’outil spécial à tuyauter .

    [​IMG] [​IMG]

    Voilà, une fois coupé vous aurez cela

    [​IMG]

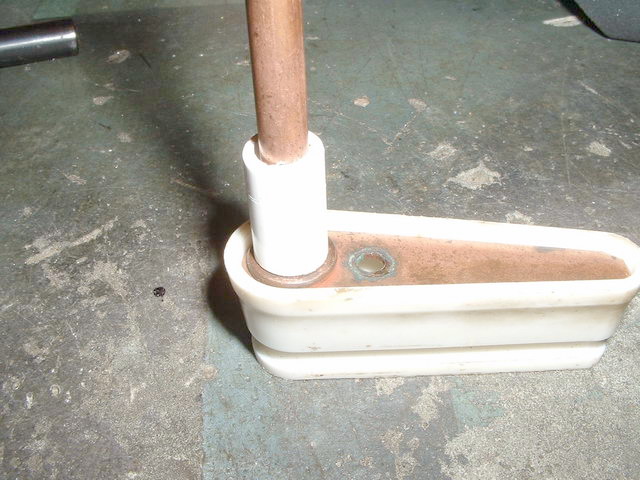

    Placez le simplement sur l’axe et s’en est FINIS

    [​IMG]

    Rien ne vous empêche de le coller pour faciliter sa MEP ( Mise En Position )


    7) Conclusion

    Voilà à petit prix et au termes de petits efforts vous aurez de quoi remplacer ce mini batteur
    Bon montage à tous

    [​IMG]

    Au besoin sur RP vous trouverez les cabochons mini blancs de remplacement et aussi les doigt de batteur en métal. Le reste ce sera à vous de jouer ;)


    Et bon Flippp…

    © David
    © FF et Rp
    Origine Jeudi 15 Juin 2006
    Révision I le 11-02-09
