"MASSE EN LIGNE 1" sur Addam's

  • Auteur de la discussion yepyep89
  • Date de début
Y

yepyep89

Non Membre
Salut à tous,
voici donc mon problème, que certains connaissent :lol: :
au démarrage, mon addam's me met le message "MASSE EN LIGNE 1 BLOQUE FERME", j'ai toujours le même message quand je débranche les connecteurs en bas de la cpu, j'ai fait tester cette dernière sur un autre flip et elle semble être parfaitement opérationnelle.
J'ai vérifié précisément la ligne 1, contacts, diodes et tout le toutim ... rien de spécial.
Je m'oriente donc que la carte power driver, qu'en pensez-vous ?
n'étant pas spécialiste, je tatonne un peu, donc n'hésitez pas à me donner des pistes, même basiques à vérifier si vous avez des idées.
merci d'avance.


David

Big Boos
Membre du personnel
Big Boos
Aucun rapport avec la carte driver
Elle n'agit pas sur la matrice à contact qui est entièrement pilotée et lue par la cpu

Par contre tu ferais mieux de vérifier sur ton plateau si tu n'as pas un court circuit sur la ligne dite en question, que ce soit une masse, un contact avec une ampoule, que ce soit une carte optos etc ....

Par contre si en débranchant tous les connecteurs de la cpu qui sont les lignes et colonnes plateau, cela ne devrait plus l'afficher

Mais ne déconnecte pas le connecteur CABINET ou Dedicated Switchs

Y

yepyep89

Non Membre
Salut David et merci pour ton aide.
en ne débranchant que le conneteur lignes, le problème persiste.
au niveau de la ligne, je l'ai verifiée et reverifiée de bout en bout, continuités, diodes, rien trouvé.
que peut-t-il y avoir avec les optos ? je précise qu'au démarrage la bibliothèque fait environ 2 aller/retour au lieu d'1 et ne s'arète pas en position fermée comme normalement, est-ce que ça peut avoir un rapport ?


David

Big Boos
Membre du personnel
Big Boos
Je ne comprends pas par contre comment en enlevant les connecteurs de plateau que tu ais encore erreur de masse en ligne .... C'est étrange

Pourrais tu me faire une photo de ta carte driver ?
Je voudrais voir la version que tu as, car une idée me vient au niveau de la détection de tension mais normalement cela n'a pas effet, mais avec le fait d'avoir essayé la cpu sur un autre jeu on pourrait l'exclure, mais mais, des fois cela joue des tours

Essaye aussi de débrancher la carte Fliptronic pour voir si le soucis persiste.

Sinon au pire, il serait bon de m'expédier le couple driver + cpu afin que je pige

Essaye cela déjà, et si tu as la possibilité de , essaye une autre driver , mais attention de ne pas endommager l'autre driver

Y

yepyep89

Non Membre
David,
J'ai débranché la fliptronic completement, aucune différence.

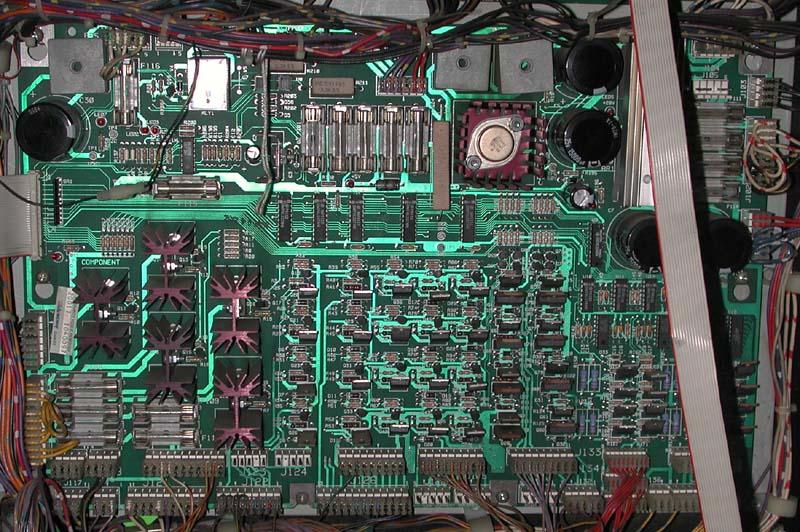

ci-joint la photo de la carte driver.
Quand je dis que j'ai fait tester la cpu, je l'ai emmené chez un pro qui me l'a testé, mais je n'étais pas là pour verifier, à moins de m'être fait rouler je lui fait confiance (j'ai payé 1/2 heure de main d'oeuvre). Je suis néanmoins prêt à t'envoyer le couple pour verifier.
si ça vient des optos, quel serait le problème ? que puis-je verifier dessus ?



David

Big Boos
Membre du personnel
Big Boos
Elle a l'air en bon état la driver

Alors le couple driver cpu dans un cas peut poser soucis car sur la driver il y a un circuit optocoupleur et détection des flippers en position haute qui permet de valider les scores ou initiales ;) et si ce circuit est HS il sera tout le temps fermé et peut poser le soucis

Il faudrait aussi que j'ai la nappe d'interconnexion CPU Driver sans faute pour tout bien vérifier.

On ne remet pas en cause ce qui à été fait mais on va tester l'ensemble correctement

Si tu as enlevé la fliptronic et que cela n'est la cause, je ne vois rien d'autre que la cpu et ou driver couplées entre elles

Tu me les envoies et on verra --> restorpinball

Y

yepyep89

Non Membre
OK c'est noté je t'envoi tout ça.
quand tu dis qu'il te faut la nappe inter cpu/driver, il s'agit seulement de la nappe plate ou d'autres ?


paf_prod

Membres
Membre FF
Bonjour,
10 ans plus tard... :)
J'ai le même problème sur mon Twilight Zone.
Si je débranche les connecteurs venant des contacts plateau, toujours le même message "masse ligne 1 fermée bloquée"
J'ai remplacé U16 et U17 car ils n'étaientt pas beau visuellement, par des LM339N (équivalent BA10339 ?), mais le problème persiste.
On est bien d'accord que si les connecteurs switchs sont débranché de la CPU, ça isole un éventuel problème plateau ?
Merci d'avance, car je sèche complètement.


David

Big Boos
Membre du personnel
Big Boos
LES BA sont à bannirs
Notifié dans les documents d'origine WMS
Mets bien des LM339N tu en trouveras sur mon site pro (www.restorpinball.com)

Si tu ne branches pas les connecteurs de droite de la cpu, tu n'as pas de remontée OUI
MAIS attention une partie de la matrice est aussi sur le Cabinet Switch !
Donc celui du haut gauche à enlever aussi pour être certain du test
Seul celui du bas gauche doit rester


paf_prod

Membres
Membre FF
Merci beaucoup David, pour ta réponse !
J'ai bien mis des LM339N. :)
Donc, au final pour être certain que le problème vient uniquement de la CPU, je laisse branché :
Le connecteur d'alimentation
Les connecteurs plats
Et c'est tout ?
Si J'ai toujours le message = problème CPU
Sinon problème plateau ?


David

Big Boos
Membre du personnel
Big Boos
Juste le connecteur en bas à gauche
J205

Tous les autres débranchés

Refait le test alors et dis nous
