Les cartes sons Bally à la loupe

Discussion dans 'Flippers Electroniques Bally' créé par Maitre Des Lieux, 19 Février 2015.

Statut de la discussion:
N'est pas ouverte pour d'autres réponses.
  1. Maitre Des Lieux

    Maitre Des Lieux Administratator Membre du personnel Big Boos

    Inscrit:
    9 Février 2015
    Messages:
    12
    J'aime reçus:
    19
    Points:
    3
    Sexe:
    Homme
    Occupation:
    Flippers
    Localité:
    Manom
    Site web:

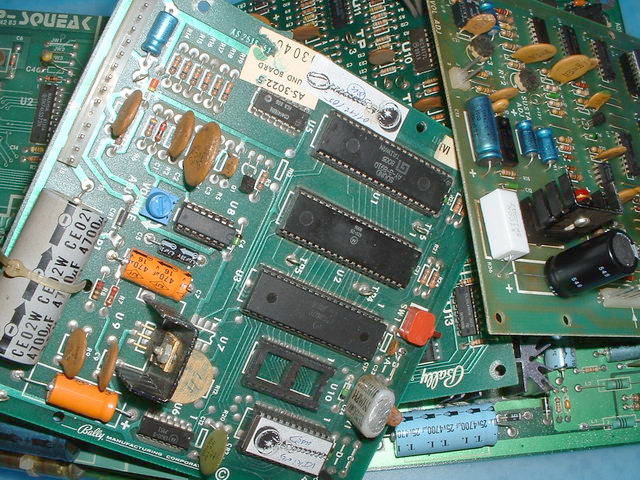

    Les cartes sons Bally 78 à 86


    [​IMG]


    Quel type de carte existait il ?


    Il y a eu plusieurs modèles en fait
    Nous allons les passer en revue par ordre d’apparition
    De la plus simpliste à la plus évoluée, La Sound Deluxe….
    Amateurs de Bally, c’est l’article que vous attendiez…

    Listes des différents modèles :

    On va commencer pas les deux premières générations….

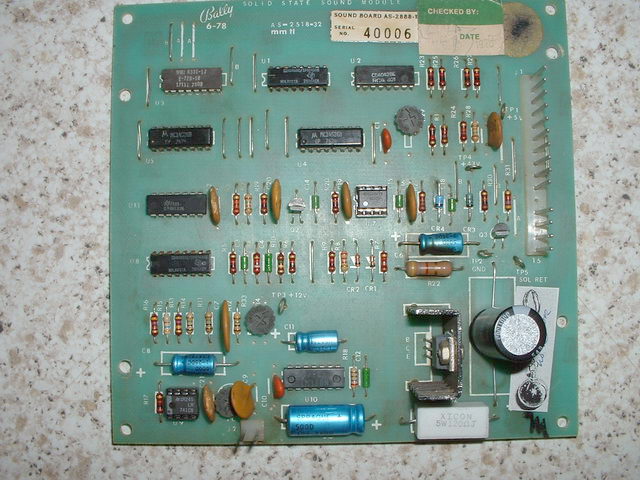

    L’AS 2518-32 …

    [​IMG]

    Ce sont les deux premières cartes sons de Bally
    Ces dernières ne produisaient que des TONS ( sons fixes, chimes ) mais avec sur la –32 un réglage de niveau de la fréquence de départ, agissez sur R29 , abandonné sur la –50 par la suite

    Cette dernière est appelée SOUND MODULE

    L’option supplémentaire disons nous la plus intelligente à l’époque, la tenue de la note, SUSTAIN
    En fait le Sustain était quasis inventé en même temps sur les synthétiseur d’orgue ; les premiers tels que Farfisa
    Le système en fait boucle sans fin le signal d’entrée, jusqu'à sa perte de niveau

    Ceci ce paramètre avec l’ajustable en question, qui donne ou un sons bref très court ou alors sans fin, un conseil réglez a mi course, sans que le sons continue une fois la partie finie

    De plus un volume accompagnait la carte sons, ce qui permettait dans les lieux d’exploitations de pouvoirs doser le Volume

    Là ce fut une belle idée de contrôler le niveau sonore

    Un bémol pas de réglages sur la porte du monnayeur, un peu embêtant d’ouvrir le fronton pour fixer le niveau sonore.

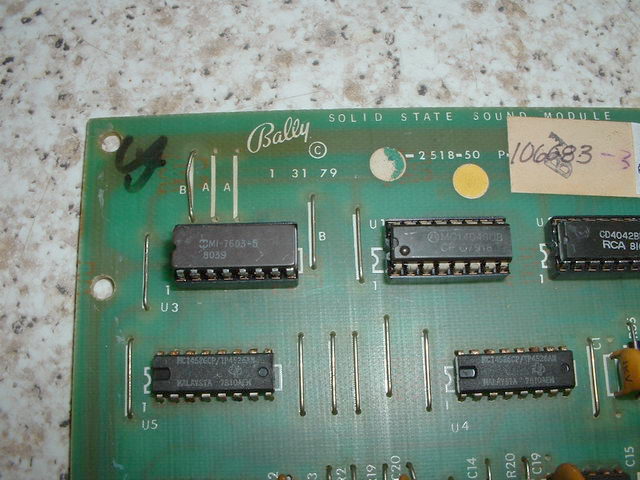

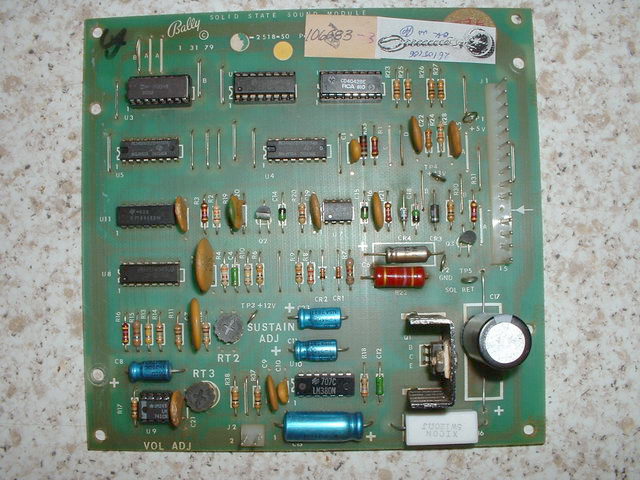

    L’AS 2518-50…

    [​IMG]

    Toujours de même nature que L’AS 2518-32, mais des changements ont pris place :

    - Perte du réglages de la fréquence de base
    - Amélioration de pontages de sélections

    Fonctionnement identique à l’AS 2518-32, remplace sans problème, vérifiez juste les ponts
    Pour ce qui est de la mémoire, il faudra vérifier, mais 99 % du temps ce sera une 729-18, si elle est HS, pas d’inquiétude , j’en ai re-créé une , enfin un module qui prend place et se soude. C e dernier est disponible sur www.RestorPinball.fr

    La génération de sons évolués :

    Cette génération permet d’obtenir des sons en boucles, des bruits de fond ( Background ) et aussi de multiples possibilités inimaginables d’effet
    Sur celle ci, le volume est ajustable, il n’y a plus d’effet de tenue, ni de fréquence de base ajustable

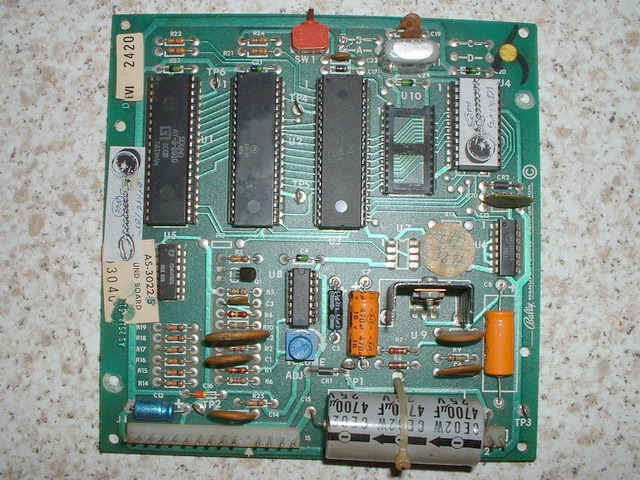

    L’AS 2518-51…

    [​IMG]
    Première version en fait de carte sons évoluée appelée Computer Sound Module
    Ce type de carte embarque deux type de mémoires ou trois on dira possible
    La 9316, la 2716 et la 2532 pas de 2732, désolé……si sous peine de modification importante sous le circuit imprimé sinon avec mon montage adaptateur 2532 – 2732 vous avez la solution ( dispo sur RP )

    Ce qui permet d’avoir déjà de superbes effet sonores

    Par contre a cette époque Bally a étudié enfin un contrôle de volume sur la porte de monnayeur, ouf finis d’ouvrir les frontons inutilement
    Elle intègre un générateur d’effets sonores ou de sons complexe, piloté par µProcesseur le fameux AY-3-8910
    Une vrai usine à sons ce dernier et Bally n’a utilisé que 1/10 de ses possibilités, et c’est déjà bien

    Cette carte a été aussi pensée pour recevoir deux types de processeur ou un 6808 ou alors un 6802
    Quant ce dernier est en place on peut laisser la 6810 mais elle ne sert plus a rien alors autant la garder sous le coude

    Pour les pontages on verra cela par la suite…

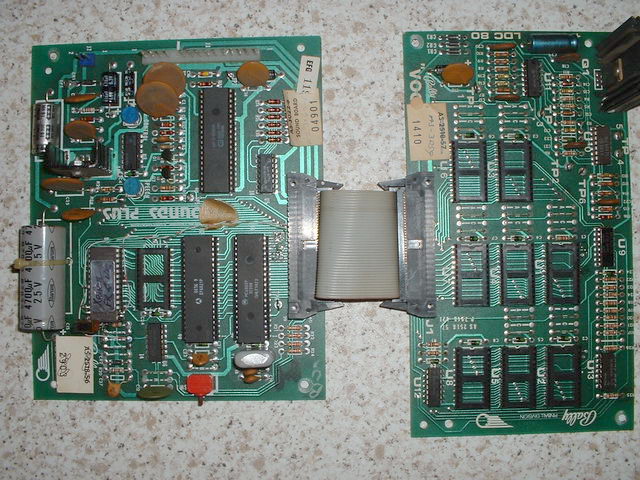

    L’AS2518-56…

    [​IMG]

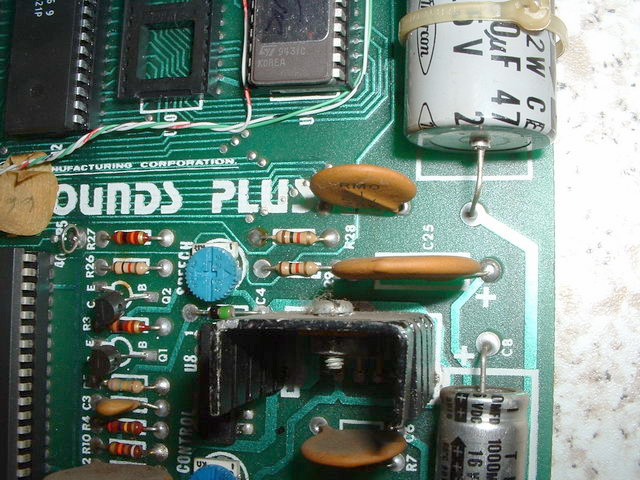

    Cette dernière se nomme Computer Sound Module Plus

    Petite sœur de l’AS 2518-51 mais elle a un PLUS, ce plus permet de piloter une carte additionnelle, mais elle est pleinement compatible avec l’AS 2518-50, il suffit pour la complétion de supprimer C27, un autre condensateur C25 semblerait à être supprimé, mais il ne cause aucun effets secondaires, soit pas besoin on l’y laisse

    [​IMG]
    Ps : Il est évident que le contrôle de voix, le volume en question marchera plus ; soit mettez le à « 0 » pour éviter des parasites ou alors modification d’impédances

    Alors voilà déjà une info intéressante, la Computer Sound Module Plus , s’adapte pleinement au remplacement de l’AS 2518-50

    Gros avantage on peut mettre 4 types d’Eproms, 9316 , 2716 , 2532 , 2732…..ou alors avec mon invention une grosse de 512 K ;) mais là n’est pas l’article ( allez cependant le voir pour le Xénon ou Flash Gordon )

    Son plus grand avantage et comme cité a l’instant , permet de mettre une VOIX en //
    La carte fille est en fait VOCALIZER

    L’AS 2518-57……VOCALIZER A10

    Complément de l’AS 2518-56, elle ne fonctionne que si elle est enfichée a celle ci
    Aucunes autres cartes la supporte
    Réservée a deux flippers uniquement à Xénon et Flash Gordon ( pour peu très peu de modèles )

    Elle sera vite remplacée par une autre car le nombre de mémoire usitée ( 2532 ) et le décodeur de voix coûtent cher et on abandonné rapidement en vue de passer à la suivante qui est :

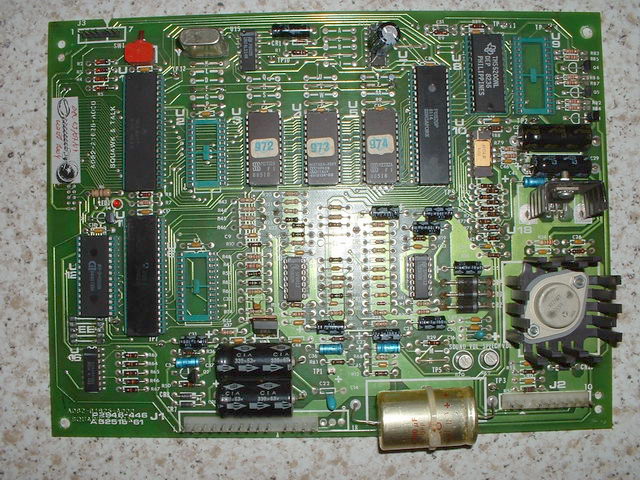

    L’AS 2518-61, a ou b

    [​IMG]
    Le prénom de celle ci est dur à dire, mais facile à comprendre , SQUAWK and TALK MODULE

    Apprenons les bons noms de cartes et aussi les cartes qui équipent nos flippers

    Cette dernière hautement évoluée, est l’expression pure de l’AS 2518-51 mais avec évolution vers un décodage mémoire évolué, avec plus de mémoire un processeur de chez Texas Instrument le TMS 5200, spécialisé dans les VOIX.
    Ce dernier pour l’exécution de phonème prend très très peu de place en mémoire, ce qui laisse une capacité ENORME pour cette carte
    D’ailleurs Centaur a le record de phrase ainsi que Fathom, Eight Ball Champ et Deluxe sont à la traîne sur ce coup là
    Soit une carte vraiment digne, des possibilité de réglages processeur ( type ) des grande possibilité mémorielles, des grande capacité de réglages, par commande externe d’un autre système contrôlé ou par l’utilisateur, une possibilité de prendre une sortie de d’y adjoindre de l’écho ….

    C’est la meilleur à mon sens pour cette époque des Bally

    Une info exclu :
    La version A est exactement la même version que la 61 mais un délais de temps est donné à la mise sous tension pour supprimer des bruits aléatoires et ou des blocages inhérent du bouton de test

    Rappel :
    La version B marche dans tous les jeux demandant une S&T, mais il convient de la conserver pour la version CENTAUR car il y a une sortie sons externe

    Comble de la surprise, regardez bien ma carte 2518-61……il y a le pont FF est ce dernier est câble comme une 61 B ; étrange non ? En plus cela MARCHE, je vous l’avais ramené à Vierzon 06 équipée d’un Centaur pour montrer l’Echo


    Génération Bally Midway :

    L’AS …..Ah non c’est finis on passe à Midway….

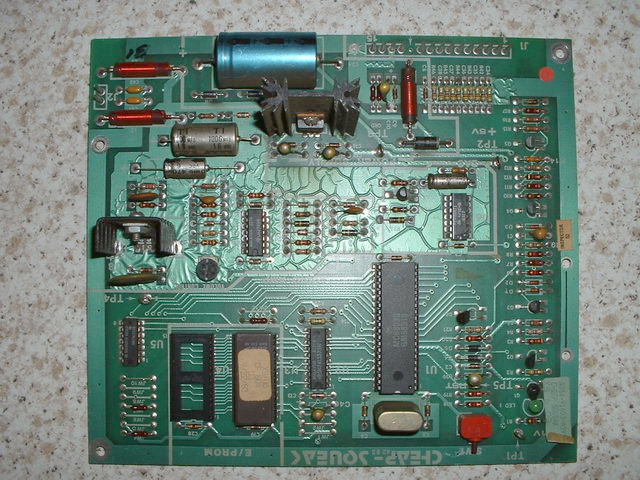

    Cheap – Squeak, A082-91603-B000

    [​IMG]

    Hey oui , ça y est les S&T sont finies, on supprime la voix, hélas au détriment d’une carte dite ECONOMIQUE…..
    Les reprises sonores sont toujours d’actualité mais on monte en capacité mémoire
    Cette dernière support en U4 et U5 des grande capacité mémorielles

    Pour les pontages on verra cela plus loin
    Rien a signaler de plus sauf que c’est plus un 6808 ou 6802 mais uniquement un 6803….Pour le type de µP embarqué

    La turbo Cheap Squeak : A084-91855-C000


    Une version quasis identique de par le fonctionnement et aspect
    Utilisée dans le Strange Science, elle a comme µP un 68B09 déjà

    Attention respectez le 68B09 et le 68B21, ces deux sont prévus pour tourner à haute vitesse
    Commence à ressembler à du WMS

    Programme adapté

    Désolé pour l’image, j’en ai plus sous la main …..

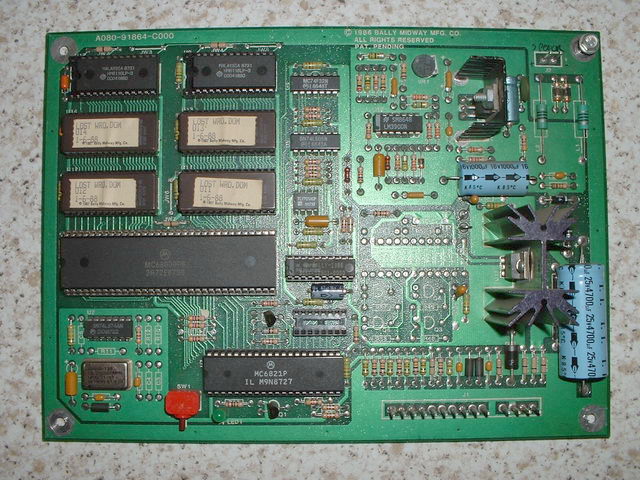

    La Sound Deluxe : A0384-91864-C000


    [​IMG]

    Voici la dernière carte faite par les usines Bally Midway, après cela passera en WMS Games, Atlantis sera la bascule pour ce type de cartes sons
    Elle pourra être bien sys11 ou 6803 Sound Deluxe

    Enfin le retour à la voix
    Une amélioration sur la qualité des sons, mais les voix je les trouve peu digitalisée , elles sont maigres de qualité

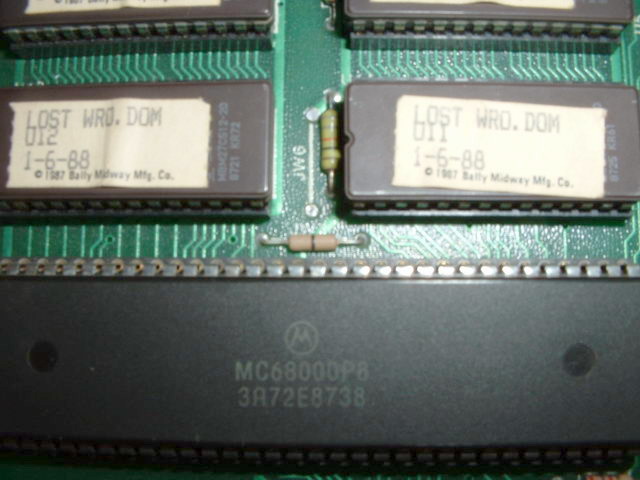

    Enfin ma préférée comme montrée et celle dans le Escape From The Lost World….
    Un gros énorme processeur l’équipe le µP 68000 franchement sur estimé car rien n’est utilisé mais ce fut juste un calcul du moment sur la montée de la demande de jeu vidéo et d’utilisation accrue de ce processeur
    Toujours de famille Motorola, ce dernier ayant les même micros codes permets de s’adapter…

    Voilà la seule grosse différence et aussi l’usage de grande mémoires

    Passons à la partie Pontage :

    Chaque cartes comme vous avez du le voir propose des ponts de réglages …
    Mais quoi donc servent-ils ???
    En fait ces ponts permettent ou de passer à une version de mémoire différente, ou d’adapter les signaux de contrôles ou alors de donner un supplément à la carte

    Reprenons dans l’ordre les cartes et voyons l’usage des ponts

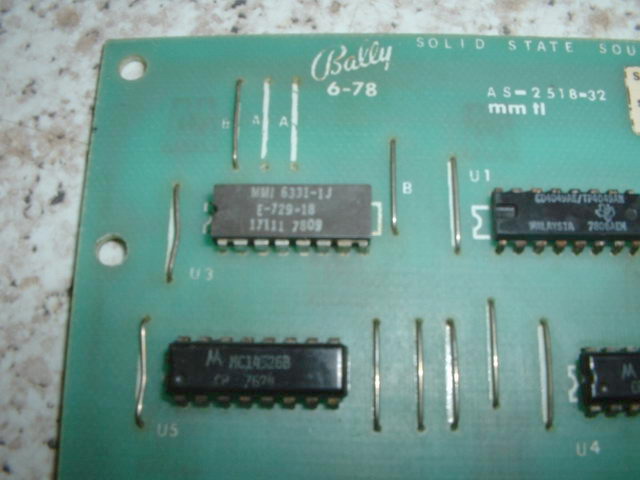

    L’AS 2518-32 …

    Sur ce type de carte en application avec les flippers on ne pontera que B
    Si A serait placé c’est la sélection de sons D qui actionnerai la carte dans ce cas la cpu ne confirme pas l’ordre
    , n’est pas notre cas
    Si B est placé c’est la Cpu qui donne l’ordre de générer le sons, ce qui est notre cas
    Je vous la conseille pour les Proms 729-18

    [​IMG] [​IMG]
    L’AS 2518-50…

    Si on a une 729-18
    Les ponts seront B et D
    Si A serait placé c’est la sélection de sons D qui actionnerai la carte dans ce cas la cpu ne confirme pas l’ordre
    Si B est placé c’est la Cpu qui donne l’ordre de générer le sons
    Le pont C décide de l’horloge à appliqué au décodeur d’entrée, dans le cas ou B & C seraient présent , le cas d’une 729-51, il faut aussi supprimer C22 et R28 conformément à la note de Bally, la note N°6 sur la schéma
    Je vous la conseille pour les Proms 729-18 et 729-51 ( Harlem, Dolly Parton, Paragon )
    [​IMG] [​IMG]

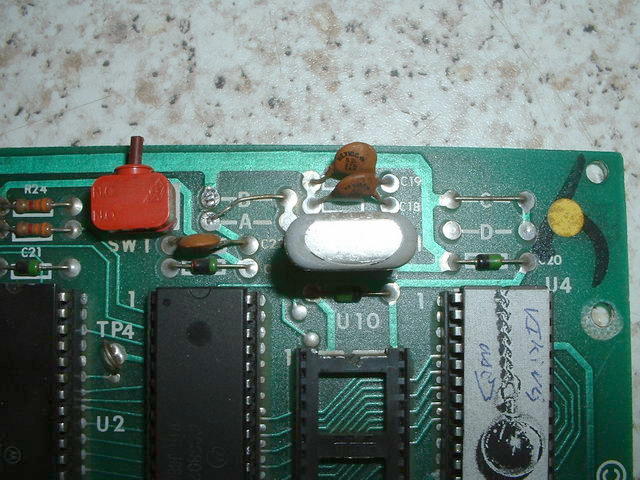

    L’AS 2518-51…

    Si A présent, B Absent, alors un processeur 6802, sans U10 ( 6810 )
    Si A Absent, B Présent, alors un processeur 6808 avec U10 (6810 )

    [​IMG]
    Si C Présent, D Absent, alors on aura une mémoire de type 9316 ou 2716
    Si C Absent, D Présent, alors on aura une mémoire de type 9332 ou 2532

    Pour C et D, on ne peut pas passer en 2732, sous peine de grosse modification, si vraiment vous le voulez, mettez la position 2532 et adaptez avec mon adaptateur 2532-2732

    L’AS2518-56…


    Plus complexe, permet de nombreuse mémoires
    Si A Présent, B Absent alors on aura un processeur de type 6802, sans U10 ( 6810 )
    Si A Absent, B Présent alors on aura un processeur de type 6808 avec U10 (6810 )

    [​IMG]

    Ponts mémoires:

    [​IMG]


    L’AS 2518-57……VOCALIZER A10…

    [​IMG]

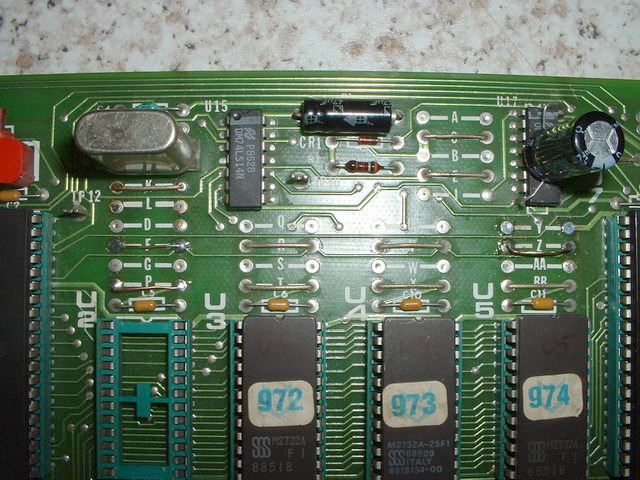

    L’AS 2518-61, a ou b…


    Processeur

    Si K Présent, L Absent, alors on aura un processeur de type 6802, sans U6 ( 6810 )
    Si K Absent, L Présent, alors on aura un processeur de type 6808 avec U6 (6810 )

    [​IMG] [​IMG] [​IMG]

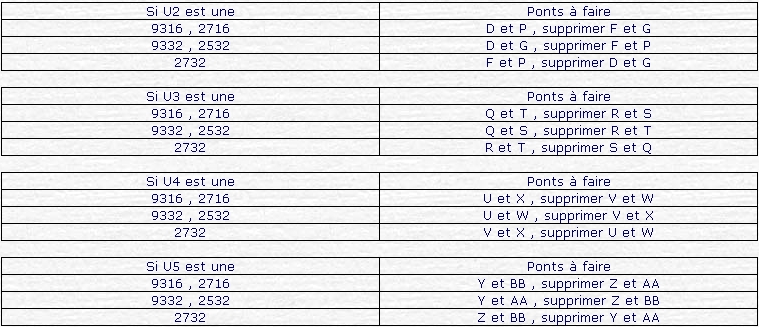

    Mémoires couplées

    [​IMG]

    Mémoires

    [​IMG]

    Vocalizer

    Si la voix ( TMS 5200 ) est demandé alors J installé, H supprimé
    Si la voix ( TMS 5200 ) n’est pas demandé, alors H installé, J supprimé


    Processeur sonore Ay-3….

    Si le processeur d’effet est présent, Supprimez les pont EE ( 5 ponts )
    Si le processeur d’effet est absent, Installez les ponts EE ( 5 ponts )

    Si c’est un Centaur

    Centaur, Dispensez vous du pont FF
    Jeux normal, Installez le pont FF

    Si le volume est ….

    Contrôlé par la cpu ( mode normal ), Installez M, CC, supprimez N et DD
    Contrôlé à distance ( mode spécial ), Installez N, DD, supprimez M et CC

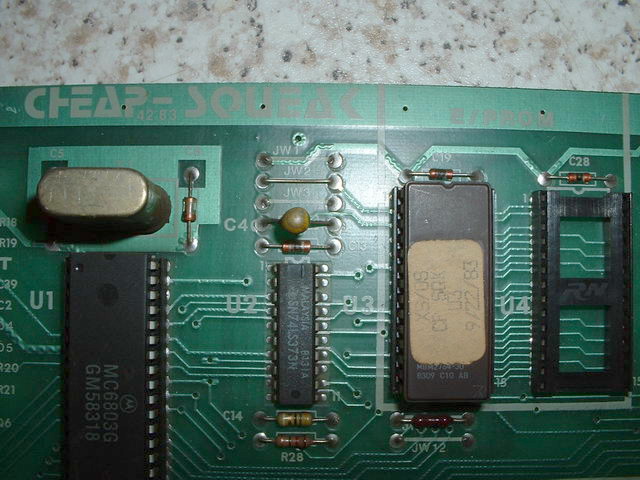

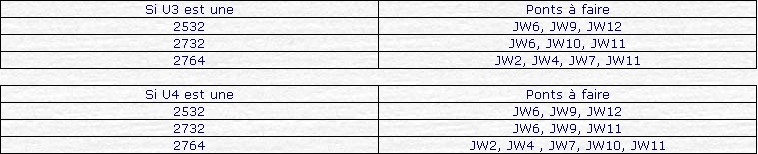

    Cheap – Squeak, A082-91603-B000…

    [​IMG] [​IMG] [​IMG]

    [​IMG][/center]

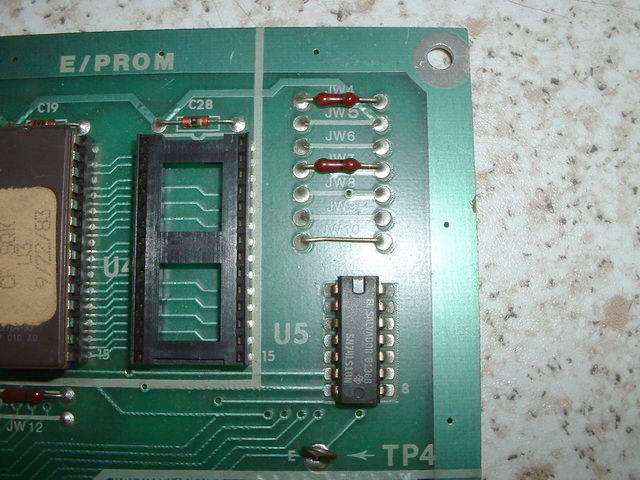

    La Turbo Cheap Squeak, A084-91855-C000…

    Jw3, JW4, JW5, JW6, JW7 toujours présent, ils s’occupent de l’alimentation
    JW1, JW2, JW8 présent ( JW1 et JW2 s’occupent de l’adressage de la RAM )
    Mémoire unique de 256 K

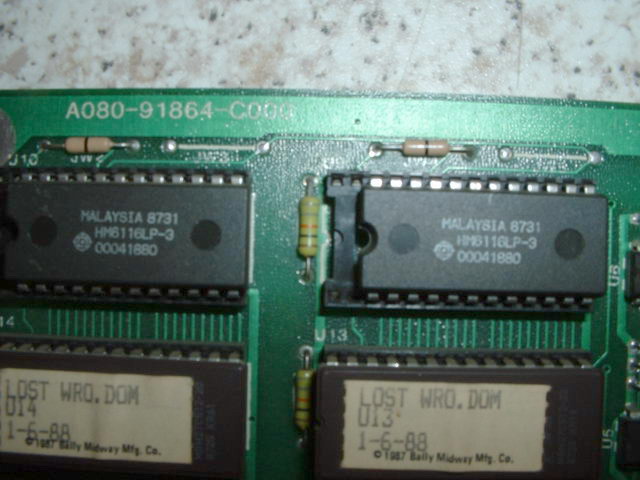

    La Sound Deluxe, A0384-91864-C000…

    [​IMG] [​IMG] [​IMG]

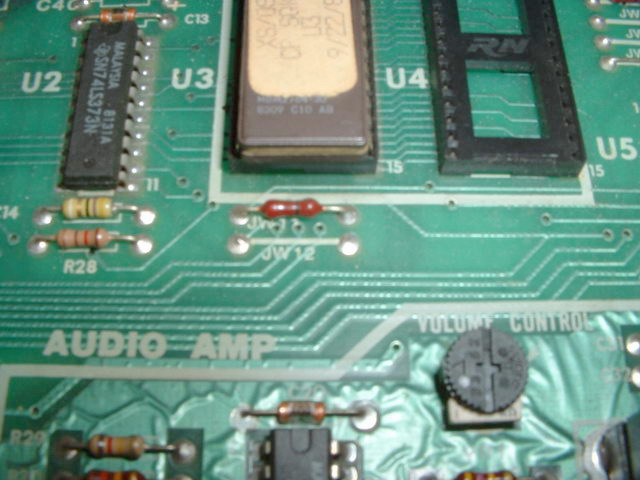

    Les ponts JW9-JW10-JW11-JW12 sont toujours présent car ce sont les retour de masse , l’alimentation en somme

    JW1 présent, Mémoire de 512 K
    JW1 Absent, Mémoire de 256 K

    JW2, JW4 présent, JW3 et JW5 Absent, alors Deux rams 6116, U9 et U10
    JW3 et JW5 présent ; JW2 et JW4 absent, alors Une ram en U9 ou U10 de type 6264


    Les pannes les plus fréquentes ?

    Reprenons dans l’ordre les cartes et voyons les pannes les plus classiques

    L’AS 2518-32 …

    Sur cette dernière les pannes les plus classique sont
    Bruit style PLOUP quasis inaudible
    Voir les inverseur d’entrées des 4049, attention UB conseillé, vivement même , un autre l’oscillateur marchera pas

    Panne fréquentes 4042 ; ne sélectionne pas les 32 sons
    La Prom , cette dernière , n’émet que un ou aucuns sons
    Le sustain à NE555 brûlant et ou 4049
    L’ampli , absence de sons à Condo de 1 µF ou alors LM380
    Son exact, mais très faible à Mauvais 4049 ou alors LM741 CN ( attention pas d’autres )
    L’ajustable pose aussi des problème de crachements…
    Un ronronnement incroyable à Panne de régulation, résistance, condo, diode zéner, transistor

    L’AS 2518-50…

    Comme celle du dessus

    L’AS 2518-51…

    Sons aléatoires , démarrage difficile -> Support de circuit intégrés
    Rien à Ram 6810
    Bruit délirants et non demandés à Prom pattes oxydées
    Plus de sons du tout ->Ampli TDA 2002 grillé, condos et ajustable
    Condensateur de découplage et ou sons HS, sec à Les 1µF , remplacez les par des 2.2 µF
    Ajustable à remplacer d’office par celui ci , cliquez ICI

    L’AS2518-56…

    Pannes identiques, sauf que l’on rajoute
    Les condos de la carte Vocalizer
    Les ajustables de volumes de Voix et Sons

    L’AS 2518-57……VOCALIZER A10…

    Pannes récurrente :
    Alimentation
    Mémoires 2532 HS ou pattes cassées ou oxydées
    Connecteur sales ( coup de bombe contacts, Kontakt Kemie 60 )

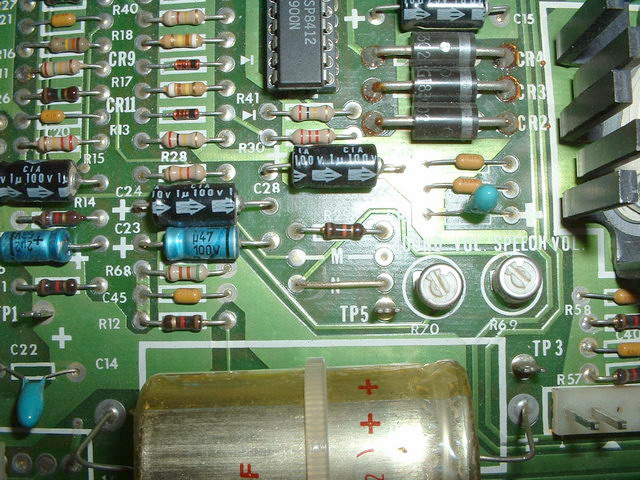

    L’AS 2518-61, a ou b…

    Ajustable sons HS les deux tout le temps
    Condensateur de 1 µF, TOUS a remplacer
    6808 HS
    TMS5200 HS à Plus de voix ou si très lente à remplacer aussi dispo sur RP
    Mémoires souvent HS les 2532
    AY-3-8910 assez fréquent, rarement le AY-3-8912
    Régulation –5 V à condo de 330 µF et ou 7905

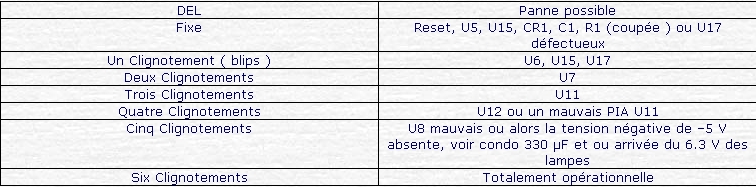

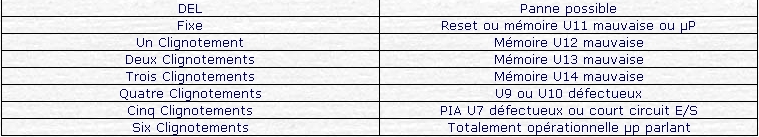

    INDICATEUR VISUEL ( Clignotement de LED )

    Un rappel , j’énonce les flashs VALIDES, pas les absents

    [​IMG]


    Cas particulier , Fathom, pas de 6eme flash ( ou 5ème, tel que l’on se positionne au départ ) c’est normal, car la carte n’utilise pas le AY-3-8912, il faut d’ailleurs pas oublier les ponts EE
    Autre cas particulier, si absence de +6.3 Vac d'éclairage la carte sons plantera en 5 car il manquera la tension négative pour le Vocoder.


    Cheap – Squeak, A082-91603-B000…

    Mémoire, et 6803
    Ajustable à remplacer pour éviter les craquements
    Diodes de filtrage et d’abaissement toujours cramées
    Condensateur de 4700 µF à remplacer

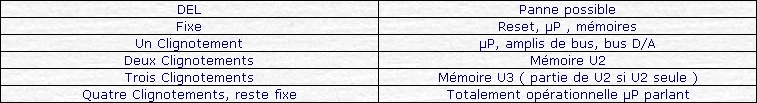

    INDICATEUR VISUEL ( Clignotement de LED )


    [​IMG]

    Turbo Cheap Squeak

    Classique le µP 68B09 souvent HS car vieux
    Le PIA 68B21
    Ram
    Et comme toujours les diodes de redressement, d’abaissement, condo 4700 µF

    INDICATEUR VISUEL ( Clignotement de LED )


    [​IMG]

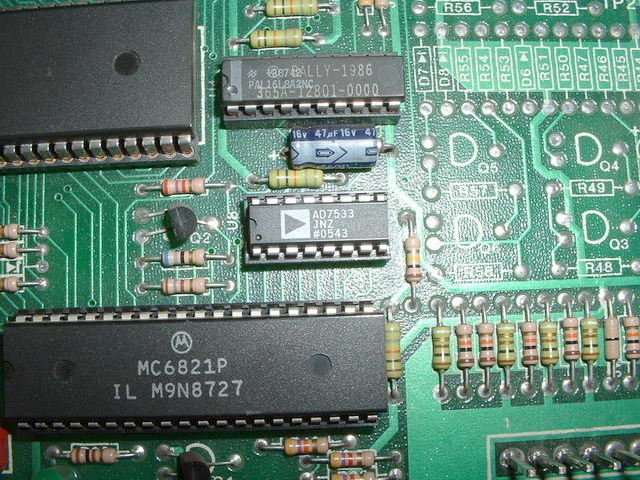

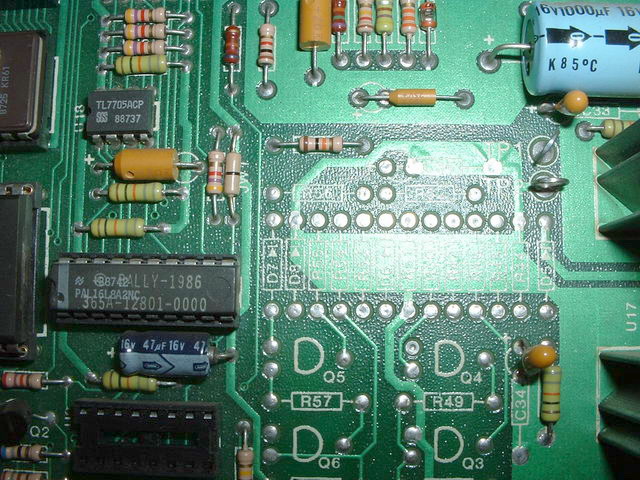

    La Sound Deluxe, A0384-91864-C000…

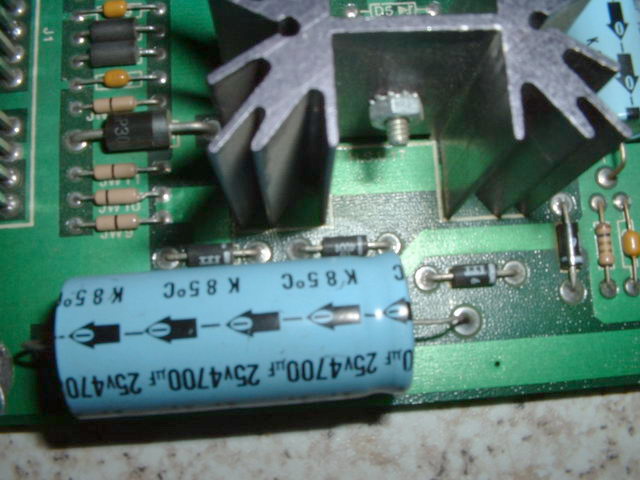

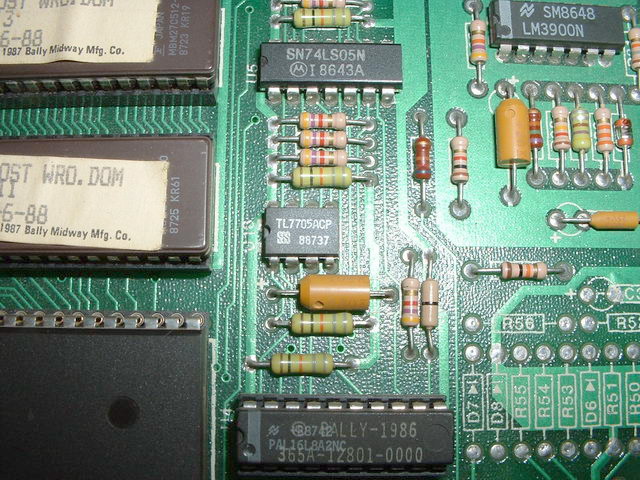

    Pannes classique à souhait les 4 diodes 1N4007 de d’abaissement , redressement
    Le condensateur de 4700 µF
    Le TL 7705
    Le convertisseur AD7533 , dispo sur RP
    Rare mais possible les Eproms de sons

    [​IMG] [​IMG] [​IMG]

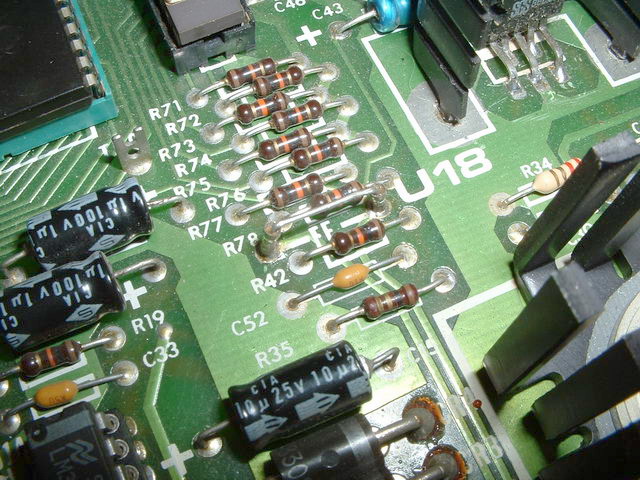

    INDICATEUR VISUEL ( Clignotement de LED )

    [​IMG]


    Conclusion :


    Voilà nous avons fait le grand tour de la question

    Que demander de plus ce jour ??? Vous avez tout pour bien faire

    Je ne pense pas qu’il en reste à redire la dessus
    Ah si peut être que sous peu je mettrais une amélioration au grand jour sur certaines cartes sons
    Mais avant cela, jouez bien….


    Bon Flippp…

    © David
    © FF et Rp
    Révision I,26-05-06
    Révision II, 31 Mai 06
    Révision III, 02-02-09

Statut de la discussion:
N'est pas ouverte pour d'autres réponses.

Partager cette page
