    Le Solenoïd Expander

    [​IMG]


    1) Qu'est ce donc ?

    Le module AS-2518-66, P2948-452 (M645-585)

    Ce montage est un Expanseur à bobines ???
    Il va les étendre ? :D

    Non

    En fait ce montage permet de rajouter un nombre donné de bobines.
    En fait on pourrait grâce à ce montage (comme la carte driver AS-2518-22 est limitée à 18 sorties 1 réservée au relais de Tilt) piloter 18 bobines supplémentaire ...
    En fait grâce à une sortie LAMPES de la carte lampes AS-2518-23, on créé une nouvelle ligne de commande des bobines.
    Merci à ce montage ;)
    Mais sachez que pour information Gottlieb avait aussi créé cela en usitant une sortie lampe, ou deux mêmes.


    2) Comment cela marche ?

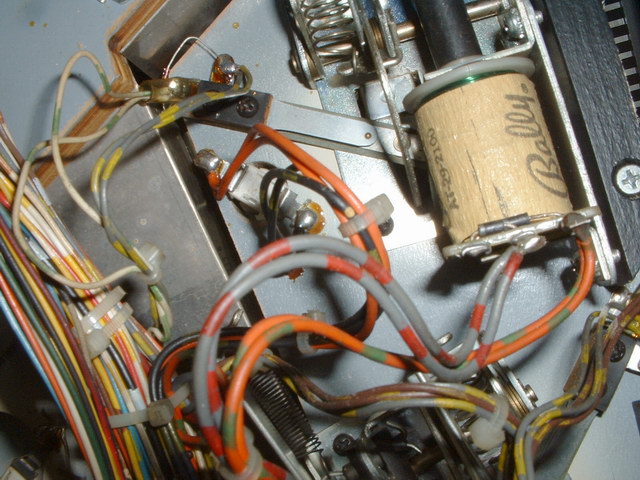

    Pour que cela marche et que cela ne commande pas deux bobines en même temps, il fallait sur les bobines grouppées par paire, une diode en plus que la diode de la bobine elle même.

    [​IMG] [​IMG]

    Je ne rentre pas en détail dans l'utilité de cette diode, mais sachez ceci

    Si cette diode sur une bobine dite double diode est HS, vous aurez la possibilité de :
    [liste][item]Que les deux bobines soient commandées en même temps ou [/item][item]
    Que la bobine double diode ne soit pas commandée.[/item][/liste]

    Cette diode une 1N 4007 que je vous conseille est disponible sur Restorpinball ;)

    En fait le montage agit comme un gros interrupteur commandé qui agit sur l'alimentation du +43 Volts sur deux lignes d'alimentation des bobines

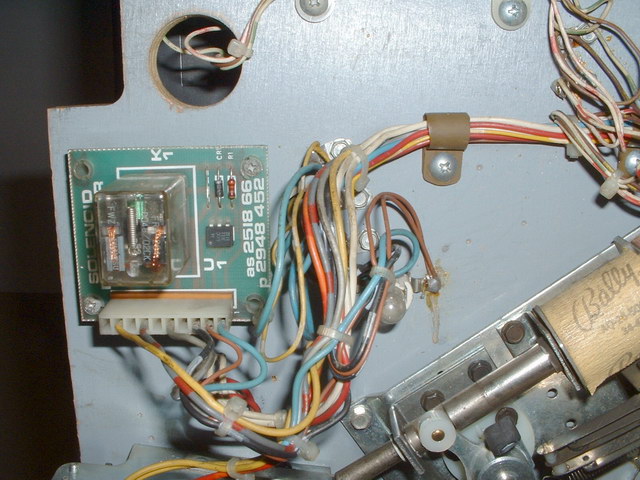

    Ici sur le Solenoid Expander vous allez voir un Jumper sur le module AS-2518-66
    Ce dernier permet de mettre sur le point central du relais le +43 V qui arrive en broche 9 du module ( fil jaune sur la photo)
    Si on commande ce dernier via une sortie lampe, issue de la carte lampe AS-2518-23, on peut piloter le relais
    Ce dernier alors basculera l'alimentation (+43V) sur une des deux lignes.
    Une au repos sera toujours alimentée, soit ce sera la ligne des bobines importantes (éjecteur OUTHOLE par exemple etc ....) et l'autre sera pour exemple des bobine de cibles tombantes ...

    Donc si vous avez compris , avec un interrupteur commandé on pilote deux lignes
    Ces deux lignes peuvent alors alimenter 18 bobines .... avec la mêmecarte driver.... Soit on a alors jusqu'à 36 bobines au possible ;)

    Ligne 1 --> OUTHOLE
    on commande le relais via la carte lampe
    Ligne 2 --> Cible tombante numéro 1.
    [​IMG] [​IMG]

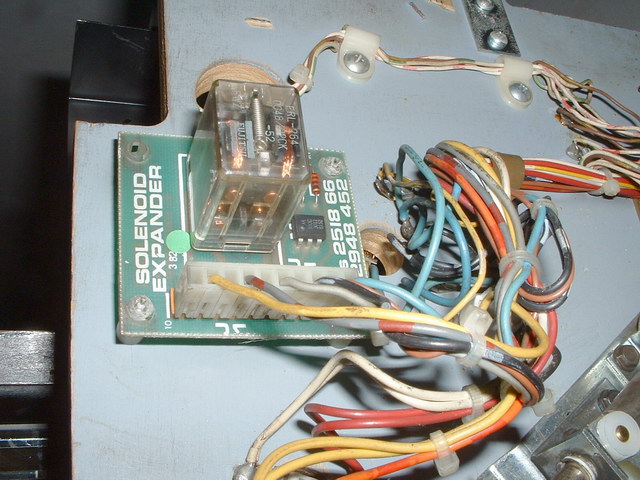

    Toujours sur ces deux photos voyez les deux lignes
    La sortie 1 du Sol Expander est de couleur GRIS / ROUGE, en broche 7, celle ci est toujours alimentée au repos
    La sortie 2 du Sol Expander est de couleur GRIS, en broche 5, celle ci est la sortie pilotée

    Pilotée --> bobine ici du Vector faisant tomber les cibles tombantes
    Au repos --> Bobine des éjecteurs de billes stockées sur le Vector

    Voilà l'idée

    Si vous m'avez compris alors vous saurez dépanner les soucis sur un 8Ball De luxe, ou Vector ou autres flippers Bally équipés de cette carte

    Pour bien comprendre, reprennez la photo gauche ci dessus et associez celle ci :

    [​IMG]

    Regardez

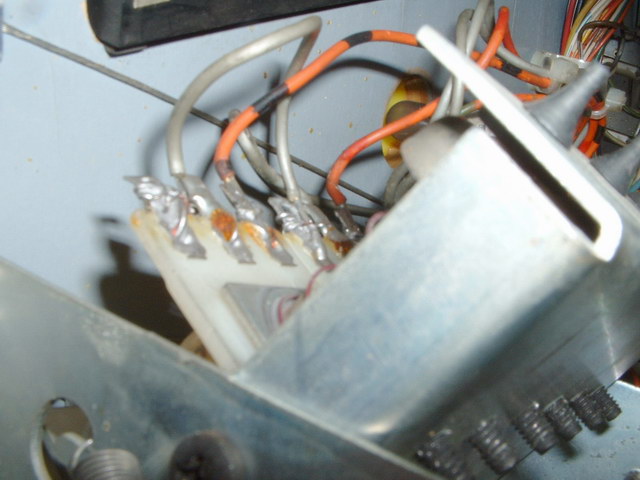

    Le même fil issu de la DRIVER, un fil ORANGE / NOIR est couplé sur deux bobines
    Une bobine de cible tombante et une bobine de réarmement de cible NO-26-1900....

    Soit vous savez alors comment on goupille le truc maintenant.

    Avec le même fil de la driver --> deux bobines
    Avec une sortie lampe --> on pilote deux lignes de bobines


    3) Les pannes ?

    La question classique qui me revient au forum depuis 2004 est le soucis de double pilotage

    Sachez alors dès que DEUX bobines marchent simultannément ou alors lors du test bobines que certaines sont pas pilotées alors que le numéro affiché, cela viendra su Solenoid Expander

    Pensez à revoir les soudures sous ce dernier . MAIS...

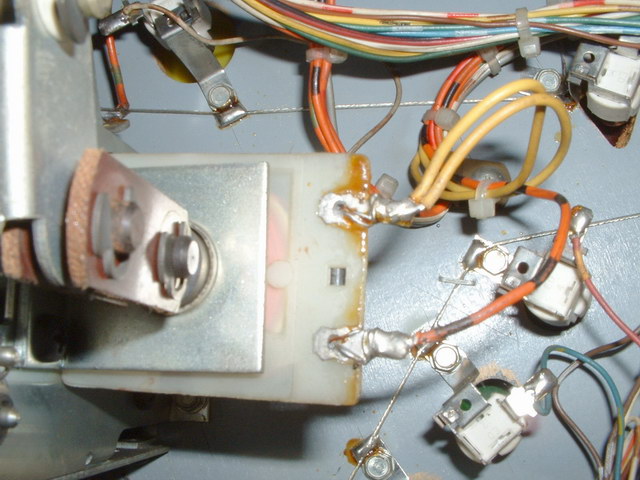

    Pensez aussi qu'une sortie de la carte lampe pilote ce module et encore une fois une lampe est juste à coté de ce module afin de valider la charge (revoir l'article sur les carte lampes Aux Driver).
    Soit vérifiez le support de cette dite lampe, l'ampoule 555 si pas brulée ou mal enfichée.

    Lors du test bobine une fois elle doit s'allumer, une fois non.
    [​IMG] [​IMG]


    4) Conclusion:

    Voilà un article tout p'tio mais qui vous apportera de nombreuses réponses à vos questions
    Sur ce je vais jouer sur le Vector tout fraichement refait
    Mumm quel plaisir

    Vector Scannnnnnnnnnnnnn Yopppp

    Bon flippp


    © David
    © FF et RP
    23 Février 2009
